Q/ZTT 2103—2016 前 言 本标准依据相关国家标准和行业标准，结合实际建设情况，提出了中国铁塔股份有限 公司室外型一体化机柜的技术要求，为中国铁塔股份有限公司基站建设提供技术依据。 本标准代替 Q/ZTT 1007-2014《新建配套设备标准汇总册（V1.0）-试行》 第 17 节 室 外型一体化机柜技术要求的内容（不含试验方法和检验规则）。 本标准与 Q/ZTT 1007-2014《新建配套设备标准汇总册（V1.0）-试行》 第 17 节 相比 主要变化如下： a)增加了室外一体化机柜的配置原则，包括应用场景和配置原则、配置模式等； b)明确了室外一体化机柜各组成部分的选型要求，包括柜体结构、夹芯板和温控系 统等； c)规定了室外一体化机柜配套及其附属设施的安装要求，包括配套蓄电池、开关电 源、智能动环监控单元（FSU）、通信与位置服务模块（含天线）等的使用安装原则。 本标准的附录 A、附录 B、附录 C 为参考性附录，附录 D、附录 E 为资料性附录。 本标准由中国铁塔股份有限公司负责解释、监督执行。 本标准起草单位：中国铁塔股份有限公司通信技术研究院。 IV
Q/ZTT 2103—2016 室外型一体化机柜技术要求 1 范围 本标准适用于中国铁塔股份有限公司新建室外型一体化机柜，现有室外型一体化机柜 的扩容、改造可参照执行。 2 规范性引用文件 凡本标准未作出规定的，应符合现行国家标准及相关行业标准的有关规定。 下列国家标准及行业规范对于本标准的应用是必不可少的，凡是注日期的引用文件， 仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改 单）适用于本标准。 GB 3096-2008 声环境质量标准 GB/T 3181-2008 漆膜颜色标准 GB 4208-2008 外壳防护等级（IP 代码） GB 8624-2012 建筑材料及制品燃烧性能分级 GB/T 9286-1998 色漆和清漆 漆膜的划格试验 GB/T 10801.1-2002 绝热用模塑聚苯乙烯泡沫塑料 GB/T 19520.2 电子设备机械结构 482.6mm（19 in）系列机械结构尺寸（第 2 部分）: 机柜和机架结构的格距 GB/T 20974-2014 绝热用硬质酚醛泡沫制品 GB/T 21558-2008 建筑绝热用硬质聚氨酯泡沫塑料 GB/T 23932-2009 建筑用金属面绝热夹芯板 GB 50698-2011 通信局站防雷与接地工程设计规范 YD/T 1537-2015 通信系统用户外机柜 YD/T 2768-2014 通信户外机房用温控设备 第 1 部分：嵌入式温控设备 YD/T 5083-2005 电信设备抗地震性能检测规范 YD 5096-2005 通信用电源设备抗地震性能检测规范 1
Q/ZTT 2103—2016 YD/T 5186-2010 通信系统用室外机柜安装设计规定 3 术语和定义 下列定义适用于本标准。 3.1 室外型一体化机柜 Outdoor integrated cabinet 是指直接处于气候环境影响下，由金属材料制成的，其内部可安装通信设备、传输设 备、电源设备、监控设备、蓄电池以及其他配套设备，能为内部设备正常工作提供可靠的 机械和环境保护的一体化设备。本标准中简称为“室外柜”。 3.2 设备柜 Equipment cabinet 用于安装通信设备、传输设备、电源设备、监控设备及其它附属设备的机柜。 3.3 电池柜 Battery cabinet 单独用于安装蓄电池的机柜。 3.4 综合柜 Integrated cabinet 用于安装通信设备、电源设备、监控设备、蓄电池及其它附件设备的机柜，物理上分 隔为设备舱和电池舱。 设备舱：综合柜内安装通信设备、电源设备、监控设备及其它附件设备的物理空间。 电池舱：综合柜内安装蓄电池的物理空间。 3.5 夹芯板 Sandwich panel 由双金属面和粘结于两金属面之间的隔热芯材组成的自支撑的复合板材，具有隔热、 增加强度、耐火等功能。 2
Q/ZTT 2103—2016 3.6 支撑架 Supporting frame 用于安装设备或蓄电池的架式支撑结构件。 3.7 托架 Supporting bracket 用于安装设备的架式支撑结构件。 3.8 托盘 Supporting tray 用于安装设备或蓄电池的盘式支撑结构件。 3.9 嵌入式温控设备 Embedded thermal control equipment 一种采用嵌入式安装方式向机柜内提供诸如空气循环、冷却、加热的温控设备。 3.10 空气调节 Air conditioning 控制空气的瞬时温度和气流分布情况的空气处理过程，以满足设备对空间环境的要求。 3.11 压缩机空调 Compressor air conditioner 由压缩机完成压缩过程，进行空气调节的装置。 3.12 热交换器 Heat exchanger 是利用室外自然冷空气，通过智能控制将外部冷空气直接引入交换器，在交换器内部 通过隔离的热交换芯体与机柜内部热量进行交换，排出机柜内部热量的空气调节装置。 3.13 TEC 空调 Thermal Energy Converter air conditioner 是利用半导体芯片的珀尔贴效应进行空气调节的装置。 3.14 加热组件 Heating element 是利用金属或陶瓷器件，通过电加热原理提供热量的空气调节装置。 3
Q/ZTT 2103—2016 4 配置原则及方式 4.1 应用场景 a)难以获取机房资源的密集市区，如无位置新建土建机房、无法租赁机房的广场、居 民区等场所； a)机房资源有限的一般市区，如楼顶、景区、公共绿地和公路隔离带等场所； b)机房选址或施工困难的郊区、县城、乡镇和农村，如山地、丘陵和河滩等场所； c)需要解决深度覆盖的高铁及其他小微站点，如铁路沿线覆盖等场所； d)解决临时或短期覆盖需求的场所； e)不宜使用室外型一体化机柜的场景可参见附录 E。 4.2 配置原则 a)室外柜建设应以共建共享和总体集成为原则，在满足客户近期需求的同时，应考虑 一定的发展需求； b)室外柜宜优选单柜组合的方式进行基站建设，每基站室外柜配置数量不应超过 3 架， 不同客户的设备应分区集中放置； c)同一基站应只配置 1 套电源系统和 1 套智能动环监控单元（FSU）； d)应根据设备功率和保障时间的要求，结合施工条件等因素选择配置方案，具体可参 见附录 A：典型系统室外型一体化机柜配置参考表（4G）和附录 B：典型系统室外型一体 化机柜配置参考表（2G）； e)应根据当地气候条件和地理环境，结合设备功率等因素选择室外柜（舱）温控系统， 具体可参见附录 C：室外型一体化机柜温控系统推荐配置要求； f)现场条件无法按照标准柜体规格建设的站点，可另行设计。 4.3 配置模式 4.3.1 单柜模式 单柜模式是指每基站只配置 1 架室外柜，将通信设备、电源设备、监控设备、蓄电池 等均安装于同一室外柜内的基站建设模式。 单柜模式一般应用于满足单一运营商需求的建设场景。 4

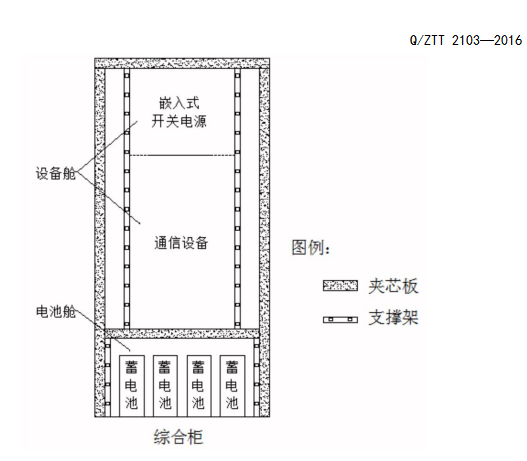

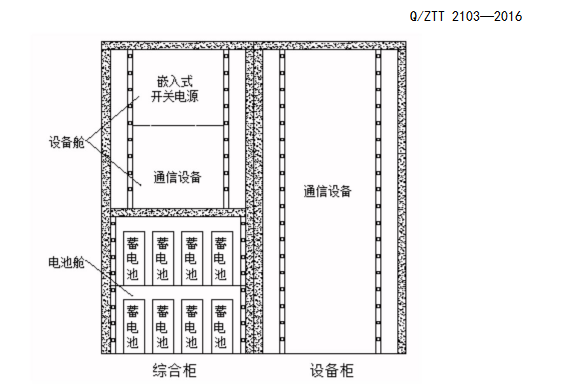

Q/ZTT 2103—2016 图1 单柜模式示意图 4.3.2 双柜模式 双柜模式是指每基站配置 2 架室外柜，将通信设备、电源设备、监控设备、蓄电池等 均安装于不同的柜、舱内的基站建设模式。 双柜模式一般应用于满足 2～3 家运营商需求的建设场景。 根据不同的柜体结构，双柜模式分为单柜组合和双联柜两种类型。 4.3.2.1 单柜组合 采用独立的综合柜（1 架）和设备柜（1 架）组合进行基站建设，各室外柜之间相互 独立，可自由拆分。 5

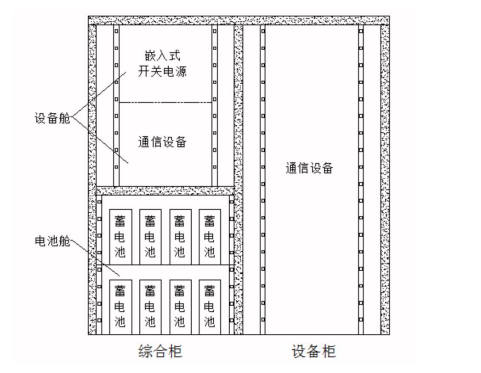

Q/ZTT 2103—2016 图2 单柜组合模式示意图 4.3.2.2 双联柜 采用两室外柜整体框架、顶盖和底座结构，相邻室外柜之间共用侧面板，各柜（舱） 采用独立温控系统的联柜方式进行基站建设。 图3 双联柜模式示意图 6
Q/ZTT 2103—2016 4.3.3 三柜模式 三柜模式是指每基站配置 3 架室外柜，蓄电池安装在单一室外柜内，通信设备、电源 设备、监控设备等安装于其他的柜、仓内的基站建设模式。 三柜模式一般应用于满足 3 家运营商需求的建设场景。 根据不同的柜体结构，三柜模式分为单柜组合和三联柜两种类型。 4.3.3.1 单柜组合 采用独立的电池柜（1 架）和设备柜（2 架）组合进行基站建设，各室外柜之间相互 独立，可自由拆分。 图4 单柜组合模式示意图 4.3.3.2 三联柜 采用三室外柜整体框架、顶盖和底座结构，电池柜和设备柜之间共用侧面板，设备柜 之间互通，各室外柜采用独立温控系统的联柜方式进行基站建设。 7
图5 三联柜模式示意图 5 室外柜技术要求 5.1 一般技术要求 5.1.1 工作环境 工作温度：-40℃～+55℃； 贮存温度：-40℃～+70℃； 相对湿度：5%～95%RH； 大气压力：54kPa ～101kPa（近似于海拔 5000m～0m）； 太阳总辐射强度：≤1120×（1±10%）W/m2。 5.1.2 温湿度控制 设备柜（舱）温度范围：0℃～35℃； 电池柜（舱）温度范围：0℃～40℃； 配置空调的室外柜（舱）内相对湿度：5%～80%RH。 8
Q/ZTT 2103—2016 5.1.3 外观与表面处理 a)室外柜表面涂层颜色宜采用白灰色（PANTONE 428C），如市政建设有特殊要求时， 可使用其他颜色； b)喷涂后的隔热涂层表面应连续、均匀，纹理一致，且无结瘤、缩孔、起泡、针孔、 开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷； c)涂层附着力应满足 GB/T 9286-1998《色漆和清漆 漆膜的划格试验》表 1 中等级 1 的要求； d)涂层应具有抗老化、耐溶剂的能力； e)涂层经抗冲击试验后，应无放射状裂口、缺口等缺陷； f)对于无喷涂处理的零件，外表面的光泽和纹理应均匀美观； g)柜身丝印应具备一定的硬度，具有耐磨、耐乙醇溶剂等特性。 5.1.4 机械性能 室外柜及部件不应出现以下缺陷： a)影响形状、配合和功能的变形或损坏，如铰链、锁具、插销等功能损坏； b)脱层、空洞、剥皮、粉化、分层、鼓泡、碎裂、翘曲、戳穿、损伤、永久变形； c)涂层、密封等部位的膨胀、开裂、脱落； d)门、门锁盖等活动部件不灵活、关（锁）不住、卡死； e)芯材发泡导致的板面变形； f)安装件、紧固件的弯曲、松动、移位或损坏。 5.1.5 柜体材料 a)金属材料应具备抗腐蚀和电化学反应的能力； b)非金属材料应无脱层、空洞等缺陷； c)非金属材料制件在经腐蚀性液体试验后应无应力裂纹、无涂层剥落、无蜕皮、无颜 色改变； d)非金属材料零部件（包括绝缘电线、电缆和发泡材料）应为自熄性材料，其燃烧性 能应能通过阻燃试验要求； e)外露非金属制件应抵抗紫外线、经过模拟太阳辐射试验后，无裂纹、针孔、破损等 现象。 f)柜体材料设计使用寿命应不小于 10 年。 9
Q/ZTT 2103—2016 5.1.6 防护要求 a)高低温：室外柜应具备耐受 55℃高温和-40℃低温的能力； b)抗辐射：室外柜应具备能够经受最大强度为 1120×（1±10%）W/m2的太阳辐射的 能力； c)隔热：室外柜应具备良好的隔热性能，综合传热系数应不大于 2.5W/（m2﹒K）； d)抗风：室外柜应能承受风速为 60m/s 的风荷载； e)防水：室外柜具备防水能力，室外柜顶部不允许积水； f)抗日照光化学效应：暴露在室外柜外表面的橡胶、密封胶等高分子材料制件，应具 备良好的抗日照光化学效应能力； g)防盐雾：室外柜表面材料应具备防腐蚀、防盐雾的能力； h)阻燃性：柜体应使用不燃材料或难燃材料，材料的燃烧性能应不低于《GB 8624-2012 建筑材料及制品燃烧性能分级》中规定的 B1 级； i)防静电：室外柜的设计及材料应能有效地防止静电的产生及累积，保护通信设备安 全可靠地运行； j)光密闭：在关闭门和密封遮蔽设计预留孔口情况下，不得有外部光线漏入室外柜内； k)防护等级：设备柜的防护等级应达到 IP55 的要求，综合柜和电池柜的防护等级应达 到 IP44 的要求。 5.1.7 抗震 室外柜抗震能力应符合 YD/T 5083《电信设备抗地震性能检测规范》的相关规定。 5.1.8 噪音要求 在关门状态下，安装热交换器和 1500W 及以上交流空调的室外柜，距离柜门 1.5m、 离地 1.2m 高的位置，最大噪音应不大于 60dB（A 计权）。 在关门状态下，安装 TEC 空调、直流空调和 1500W 以下交流空调的室外柜，距离柜 门 1.5m、离地 1.2m 高的位置，最大噪音应不大于 55dB（A 计权）。 5.1.9 防盗要求 室外柜的外壳门应安装防盗锁，固定室外柜的装置必须是打开室外柜门后才能安装和 拆卸。 10
Q/ZTT 2103—2016 5.2 柜体技术要求 5.2.1 规格尺寸 室外型一体化机柜的规格尺寸要求见表 1。 表1 室外柜规格尺寸表
备注 1 Ⅰ型 800×800×1800 950×950×22002 Ⅱ型 800×800×1400 950×950×1800 3 Ⅲ型 650×650×1800 800×800×2200 单 柜 4 Ⅳ型 650×650×1400 800×800×1800
注：最大外尺寸包含底座高度。 5.2.2 结构要求 5.2.2.1 主体结构 a)室外柜应采用金属立柱框架式结构； b)柜体（除天馈线安装支架）不应有可从外部直接拆卸的、影响安全和使用的构件； c)室外柜顶板应能承受不小于 1kN/m2的均布荷载； d)室外柜上部应预留加固孔位，方便相邻室外柜之间的安装加固； e)室外柜上部应预留遮阳棚安装加固孔位，方便遮阳棚的安装加固； f)室外柜底座高度 200mm，底座面板应采用厚度不小于 2.0mm 的热镀锌钢板，焊接 后整体应经过防腐蚀表面处理，底座四周应安装挡板，以防止动物侵害。 5.2.2.2 设备柜（舱） a)设备柜（舱）内应配置标准 19 英寸设备支撑架，支撑架应设置 4 根金属立柱，金 属立柱应在每 1U 距离上至少预留 1 个安装孔，支撑架应尽量靠近柜体内侧安装； b)应根据用户需求配置设备托架，托架承重满足≥80kg，设备托架应便于安装和拆卸， 其安装高度和前后位置可调节，固定方式可根据用户要求定制（可选）。 11
Q/ZTT 2103—2016 5.2.2.3 电池柜（舱） a)电池柜（舱）内应配置可供蓄电池抗震加固用的托盘及金属立柱，金属立柱应在每 1U 距离上至少预留 1 个安装孔； b)选用铅酸蓄电池时，电池柜（舱）的立柱应尽量靠近侧板安装，最大程度预留可供 蓄电池安装的空间；选用集成式磷酸铁锂电池时，电池柜（舱）应采用标准 19 英寸支撑 架； c)电池柜（舱）应满足兼容业界多种主流规格蓄电池的安装，配置可调节托盘及支撑 架，单层托盘及支撑架承重能力应≥300kg（可选）； d)电池柜（舱）应设置排氢装置； e)电池柜应考虑防盗设计，在电池安装位置应设计加装防盗护栏等防盗措施，防盗护 栏应采用规格不低于 2mm×40mm（厚度×宽度）的镀锌扁钢，异形螺栓紧固，安装位置 应上下可调。 图6 蓄电池柜（舱）防盗护栏示意图 5.2.2.4 布线要求 a)室外柜宜采用下进线、下出线方式； b)室外柜（舱）内左右两侧应分别设置不少于 3 个的线缆绑扎点，用于通信线缆和电 源线的绑扎； 12
Q/ZTT 2103—2016 c)每室外柜底部左右两侧应分别设置至少 4 个进出线孔，进出线孔直径宜不小于 45mm； d)电源线、信号线和光缆宜采用独立的进出线孔，避免相互干扰； e)进线孔、过线孔等开孔处应磨光，不能有毛刺锐角等； f)进出线孔处应进行密封处理，防止水或小动物进入室外柜。 5.2.2.5 连接和紧固 a)应采用具有防松装置的螺纹连接作为承载连接，室外柜连接要牢固，不得有漏连、 虚连现象； b)铆钉或铆固螺母应排列整齐，不允许有歪头、裂头及松动，铆接面不允许有下凹、 变形或破损。 5.2.2.6 门、门限位和门锁 a)室外柜宜采用右开门方式（铰链处于右侧、把手处于左侧），开门角度≥95°； b)门应采用内嵌式，门铰链应采用内铰链方式，铰链数量≥3 个； c)室外柜门开启时，应有限位锁定装置，门、门铰链和门限位装置应能承受 0.6kN 的 荷载； d)门限位装置在开门时应能自动激活限位功能，关门时由手动撤销限位功能，在限位 状态下应能承受 22m/s 的风产生的开关门引起的静荷载，无机械破坏或功能损失； e)室外柜门把手的转动力矩不应超过 40N﹒m； f)室外柜门应能承受所安装嵌入式温控设备的重量，室外柜门开启时不应变形； g)门锁必须采用至少三点锁紧的专用防盗锁，防盗锁主锁舌部分需不小于 20mm； h)所有外门应采用锁具，抗破坏性能应满足 GA/T73-1994 中的 B 级要求； i)开门侧柜体和门上、下柜体内应内置加强筋，加强筋应使用不小于 1.5mm 厚的钢板， 四道折弯结构，增强抗破坏能力； j)门和门限位装置经过 1000 次开/闭操作后，应功能完好，无过度磨损现象。 5.2.2.7 起吊装置 a)室外柜应设计外提吊装置，严禁将起吊装置穿过室外柜内部进行起吊； b)在安装说明中应明确规定起吊要求，起吊装置的定位应确保室外柜在移动过程中平 稳、平衡。 13
Q/ZTT 2103—2016 5.2.3 夹芯板要求 a)室外柜必须采用夹芯板结构； b)夹芯板的粘结强度 PU≥0.10MPa，PF≥0.06MPa； c)夹芯板的剥离性能：粘结在金属面材上的芯材应均匀分布，并且每个剥离面的粘结 面积应不小于 85%； d)夹芯板基板厚度不小于 0.8mm，性能应符合《GB/T 23932-2009 建筑用金属面绝热 夹芯板》中 5.1.1 的要求； e)夹芯板芯材应选用板材传热系数不大于 0.034W（/ m﹒K）的材料，可选用聚氨酯（PU） 或酚醛泡沫（PF），厚度应≥45mm，性能应符合《GB/T 23932-2009 建筑用金属面绝热 夹芯板》中 5.2 的要求； f)芯材性能要求如下表： 表2 芯材性能指标要求 项目 单位 PU PF 压缩强度 kPa ≥120 ≥100 导热系数 W/m﹒K ≤0.024 ≤0.034尺寸稳定性 % ≤2 ≤2 水蒸气透过系数 % ≤6.5 ≤8.5 氧指数 % 30% 30%吸水率 % ≤4 ≤7 燃烧分级 B1 B1 g)聚氨酯（PU）其他性能指标应符合《GB/T 21558-2008 建筑绝热用硬质聚氨酯泡沫 塑料》中类型Ⅱ的相关规定； h)酚醛泡沫（PF）性能应符合《GB/T20974-2014 绝热用硬质酚醛泡沫制品》中类型 Ⅱ的相关规定。 5.3 温控设备技术要求 a)室外柜温控设备主要分为压缩机空调、热交换器、TEC 空调、电加热组件和备用直 流风扇五种； b)室外柜应采用嵌入式温控设备，安装于柜门上，温控设备应支持单独更换，安装有 温控设备的柜门应可整体替换； c)电池柜（舱）温控系统宜采用直流供电方式，设备柜（舱）温控系统宜采用交流供 电方式； 14
Q/ZTT 2103—2016 d)制热要求：对于最低月平均气温低于 0℃的地区，应配置辅助电加热器； e)除控制、显示面板外，温控设备其余壳体应使用不燃材料或难燃材料，材料的燃烧 性能应不低于《GB 8624-2012 建筑材料及制品燃烧性能分级》中规定的 B1 级； f)温控设备中隔热和消声敷层材料应符合 GB8624 中不燃材料 A 级的要求； g)除本技术要求规定的技术指标外，嵌入式温控设备应符合《YD/T 2768-2014 通信户 外机房用温控设备 第 1 部分：嵌入式温控设备》的相关技术要求。 5.3.1 压缩机空调 压缩机空调设备通过低压液态制冷剂在蒸发器内气化吸收热量，高压气态制冷剂在冷 凝器内液化放出热量，并利用压缩机与节流装置对制冷剂压缩与节流，从而实现整个制冷 循环，为设备柜降温。 a)额定工作条件：-20℃～45℃，相对湿度 5%～95%，海拔≤1000m； b)额定工作电源：直流-48V（-40V～-58V），交流 220V（187～242V）； c)产品系列（W）： 300、500、1000、1500、2000、2500、3000； d)制冷要求：额定工况下，显冷量不小于铭牌标示的 95%，换热消耗功率不大于铭牌 标示的 110%,显热制冷能效比 1000W 以上的交流空调，能效比不低于 2.2，1000W 及以下 的交流空调，能效比不低于 2.0；直流空调能效比不低于 3.0； e)显示：空调内循环的面板上应配置液晶屏，可通过液晶屏对空调进行设定和读取告 警信息； f)环保：应采用环保型 R134a 制冷剂； g)凝结水处理：应具有凝结水排除能力，所有凝结水应从排水口排出； h)应提供通过 CCC 认证的压缩机空调设备； i)可靠性：空调设计寿命应为全年不间断运行 10 年以上，年返修率不大于 3‰。 5.3.2 热交换器 热交换器本身不具备任何制冷元件，室外柜内外空气循环完全隔离，实现风冷降温， 减少能耗。 a)额定工作条件：-20℃～45℃，相对湿度 5%～95%，海拔≤1000m； b)额定工作电源：直流-48V（-40V～-58V）； c)产品系列（W/K）： 120、150、190； 15
Q/ZTT 2103—2016 d)换热要求：额定工况下，换热量不小于铭牌标示的 95%，换热消耗功率不大于铭牌 标示的 110%,显热制冷能效比应不小于 5； e)换热能力：热交换器换热能力所需的温差，应取内循环回风温度与外循环进风温度 的差值计算，在最大转速时保证内外温差：T内-T外≤10K； f)风机：调速风机； g)可靠性：寿命应不小于 10 年，年返修率不大于 3‰。 5.3.3 TEC 空调 TEC 空调是一种利用珀尔贴效应，通过半导体芯片进行温度控制的空调，仅适用于电 池柜（舱）。 a)额定工作条件：-20℃～45℃，相对湿度 5%～95%，海拔≤1000m； b)额定工作电源：直流-48V（-40V～-58V）； c)产品系列（W）：200； d)制冷要求：额定工况下，显冷量不小于铭牌标示的 95%，换热消耗功率不大于铭牌 标示的 110%； e)能效比：显热制冷能效比不小于 0.6； f)凝结水处理：应具有凝结水排除能力，所有凝结水应从排水口排出； g)可靠性：寿命应不小于 10 年，年返修率不大于 3‰。 5.3.4 加热组件 a)额定工作条件：-20℃～45℃，相对湿度 5%～95%，海拔≤1000m； b)额定工作电源：交流 220V（187～242V）； c)产品系列（W）： 300、500、1000； d)温度控制：加热组件应具备温度控制功能，当柜内空气温度低于 0℃时开始加热， 当柜内温度达到 10℃时停止加热； e)加热组件应安装在蓄电池架底部或两侧，产生的热辐射应确保蓄电池表面温度控制 在 30℃以内，禁止出现局部热点； f)可靠性：寿命应不小于 10 年，年返修率不大于 3‰。 16
Q/ZTT 2103—2016 5.3.5 备用直流风扇（可选） 室外柜应配置备用直流风扇； a)额定工作条件：-20℃～45℃，相对湿度 5%～95%，海拔≤1000m； b)额定工作电源：直流-48V（-40V～-58V）； c)风扇的通风量不小于 3m3/min； d)进风口面积宜不小于 0.08 m2； e)停电后，在温度≥35℃时，启动风扇； f)通风口防尘装置应有耐腐蚀性，应可定期清洗，重复使用； g)可靠性：寿命应不小于 10 年，年返修率不大于 3‰。 5.3.6 通讯 温控系统应有监控单元，配置至少 1 个 RS485 通信接口，通信协议应参照《YD/T 1363.3-2014 信局（站）电源、空调及环境集中监控管理系统 第 3 部分：前端智能设备协 议》相关要求，具体监控内容如下： 表3 温控系统监控要求
热交换器 遥信 设备故障告警 遥调 时钟同步 遥控 远程关机、远程开机
17
Q/ZTT 2103—2016 5.4 其他技术要求 5.4.1 动力环境监控设备安装导轨 安装导轨指在室外柜支撑架上预留安装基站监控单元主机、采集器和通信与位置服务 模块的预留导轨。 a)导轨安装位置：设备柜、综合柜的导轨安装于设备左侧支撑架外侧（左开门时应安 装在右侧支撑架外侧），电池柜的导轨安装于电池支撑架内侧（采用 19 英寸标准支撑架 的电池柜，导轨安装位置参考设备柜的安装方式），导轨应可自由拆装，位置应可上下调 节； b)导轨数量：安装 FSU 主机的室外柜（FSU 宜安装在安装开关电源设备的室外柜内） 预留 3 条导轨，其他室外柜预留 1 条导轨； 表4 通信与位置服务模块设备尺寸表 设备 数量 参考尺寸（W×D×H） 备注 通信与位置服务模块 1台/站 44.5mm×80mm×100mm 同室外柜安装 主机 1台/站 44.5mm×200mm×250mm FSU 采集器 1台/柜 44.5mm×150mm×150mm 每柜 1台 c)规格型号：导轨应为 TH35-7.5 型标准导轨，材质为不小于 1mm 钢板，配安装加固 附件。 18
Q/ZTT 2103—2016 图7 动力环境监控设备导轨安装示意图 19
Q/ZTT 2103—2016 5.4.2 通信与位置服务模块天线安装架 通信与位置服务模块天线安装架指在室外柜上预留的安装 GPS 天线和无线天线的安 装支架，每个基站应配置 1 套天线安装架，预留 2 个线缆进线孔，并做好防水防尘处理。 a)支架位置：应在室外柜的右侧（左开门时应位于左侧）后方上端预留支架安装位置， 应与通信与位置服务模块和 FSU 主机安装在同一室外柜； b)安装设备：1 个通信与位置服务模块 GPS 天线、1 个通信与位置服务模块无线天线 及其馈线，馈线自柜内通信与位置服务模块起，至天线设备止； c)安装高度：GPS 天线的安装高度应超出室外柜顶部最高点； d)天线安装架、线缆走线孔及线缆防护设施应根据所安装天线系统的规格进行设计， 天线系统规格见表 5。 表5 通信与位置服务模块天线规格表
Φ（mm） Φ（mm） （mm） （mm） 无线天线 辫型天线 15 68.5 5 9GPS 天线 蘑菇头天线 96 36 2.8 9 图8 通信与位置服务模块天线安装架示意图 20
Q/ZTT 2103—2016 5.4.3 电源及照明 a)应能够按用户要求提供小型移动发电机组用 63A 三孔（2P+PE）、63A 四孔（3P+N） 暗装直座快速连接移动工业插座（满足 GB/T 11918-2001、GB/T 11919-2001 工业用插头插 座和耦合器第 1 部分、第 2 部分中的相关要求）（可选），油机接口宜安装在室外柜正门， 并配置带锁金属防护外罩。 b)每室外柜应配置一个 LED 照明灯具，满足安装、维护需求，工作电压应采用直流-48V。 6 配套及附属设施 6.1 蓄电池组 a)使用铅酸蓄电池时，室外柜应优先选用 12V 前置端子蓄电池组（宜选用高温型）； b)使用磷酸铁锂电池时，室外柜应选用集成式电池组； c)应根据设备功耗、电池保障时间、施工条件等因素配置蓄电池组，参见附录 A、附 录 B。 6.2 开关电源 a)室外柜内应使用嵌入式开关电源系统，可选的系统容量系列为：48V/120A（单相电 源）、48V/200A（三相或单相电源）、48V/300A（三相电源）； b)应根据设备功耗、电池配置等因素配置开关电源，参见附录 A、附录 B； 6.3 遮阳棚（可选） 在具备条件的地区，宜为室外柜安装遮阳篷，遮阳棚宜为中间起脊形状，坡度宜不小 于 15°，避免积存雨雪。 遮阳棚结构件应选用金属材质，钢板涂层应和室外柜涂层一致，钢板厚度不小于 1.0mm。 室外柜应预留遮阳棚安装加固件，遮阳棚下沿与柜上沿距离宜不小于 100mm，遮阳棚 水平投影四边应超出柜体水平投影四边 200mm。 遮阳棚顶应预留无线天线和 GPS 天线安装加固件，安装 GPS 天线后应保证南向 45℃ 角无遮挡。 21 Enterprise standard of China Iron Tower Co., Ltd Q/ZTT 2103—2016 Substitute Q/ZTT 1007-2014 (Section 17) Technical requirements for outdoor integrated cabinet Requirements of outdoor integrated cabinet Version No.: V2.0 Issued on February 15, 2016 Implemented on February 16, 2016 Issued by China Iron Tower Co., Ltd |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
