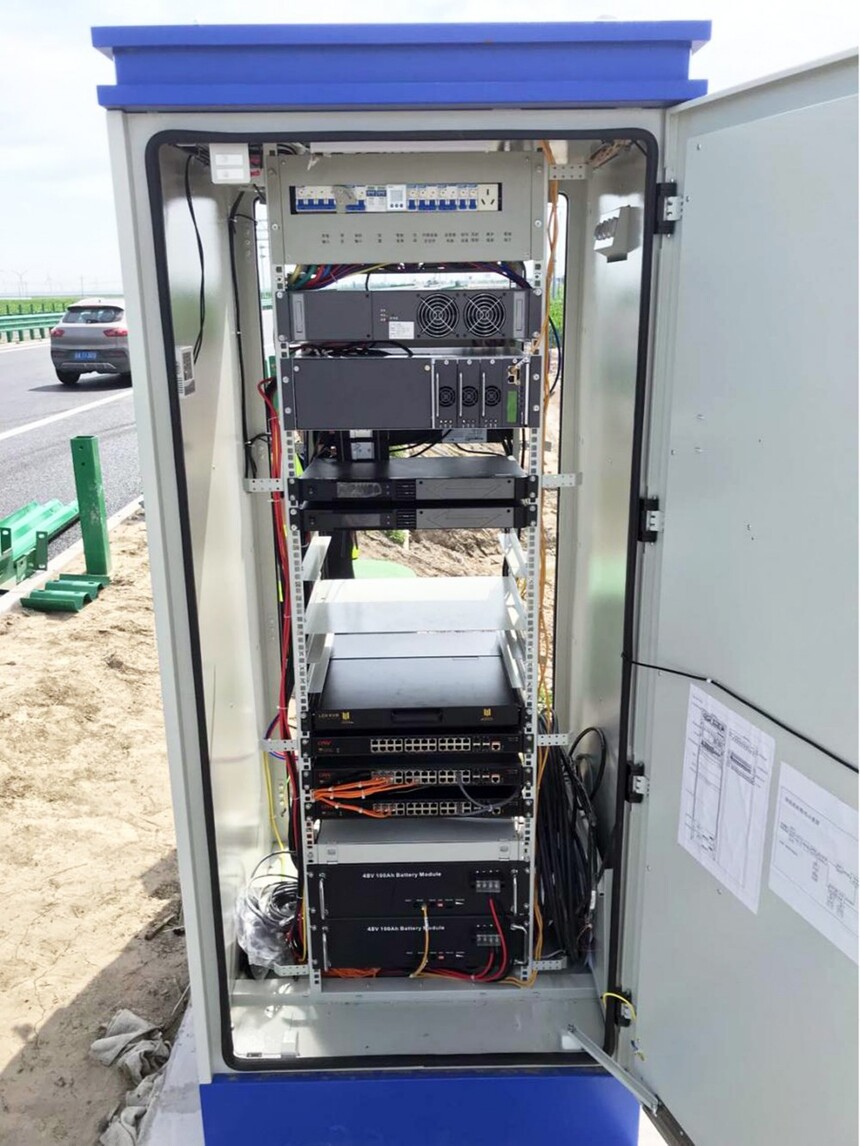

高速ETC室外一体化机柜48V200A技术参数室外一体化机柜48V200A系统技术参数 ETC室外一体化机柜体化机柜48V200A系统：
1、机房专用嵌嵌入式电源系统采⽤有源功率因数补偿技术，功率因数值达0.99。 2、交流输⼊电压正常⼯作范围宽⾄380V±15%。 3、48V200A⾼频开关电源柜采⽤全桥软开关技术，效率{zg}可达92％以上。 4、完善的电池管理。有负载下电和电池低电压保护(LVLD+LVBD)及⼆次下电功能，能实现温度补偿、⾃动浮充控制、 ⾃动调压、电池容量计算、在线电池测试等功能。 5、机房专⽤嵌⼊式电源系统采⽤⽆损伤热插拔技术，即插即⽤，更换时间⼩于1min。 6、机房专⽤嵌⼊式电源系统⽹络化设计，提供多种通信接⼝（如：RS485、⼲接点），组⽹灵活，可实限本地和远程 监控，⽆⼈值守。 7、完善的交、直流侧防雷设计，适应多雷暴地区。 8、完备的故障保护、故障告警功能。 9、全正⾯的操作和维护，可以靠墙安装，有效节约3U通信电源空间。 10超低辐射。采⽤先进的电磁兼容设计，通信电源整流模块能够满⾜《通信电源设备电磁兼容性限值及测量⽅法》（中 华⼈民共和国通信⾏业标准YD/T983） ETC户外⼀体化机柜48V200A系统： ⼩型程控交换机 接⼊⽹ 传输设备 移动通信 卫星通信地⾯站 微波通信供电 ETC户外⼀体化机柜48V200A系统交流输⼊： 额定输⼊电压：2路380Vac输⼊ 交流输⼊范围：380V 交流输⼊频率：45--66HZ 功率因素：≥ 0.99 功率：>91% 功率：>91% 直流输出： 额定输⼊电压：53.5V 电压范围：42~58V 额定输出电流：50A/100A/150A/200A 负载分路：63*3 32*5多路负载输出（可定制） 电池分路：2路电池输出，可定制 电池LVD：125A×1 接线⽅式：前接线 通信电源系统整流模块：XLY4850L 监控模块：JK-A 48V200A嵌⼊式电源系统机械特性： 尺⼨：482.6mm（宽）×270mm(⾼)×280mm(深) 重量：≤20kg(含通信电源整流模块) 户外⼀体化机柜尺⼨： 尺⼨：650mm(宽)×650mm（深）×2000mm(⾼) 尺⼨：800mm(宽)×650mm（深）×2200mm(⾼) 通信电源系统环境： ⼯作温度：-40-+70℃ 湿度：≤95% ⽆冷凝 通信电源系统安规特性： 输⼊-机壳 3000Vac/10mA/1min ⽆飞弧，⽆击穿 输⼊-输出 2500Vac/10mA/1min ⽆飞弧，⽆击穿 输出-机壳 500Vac/10mA/1min ⽆飞弧，⽆击穿 Technical parameters of outdoor integrated cabinet 48V200A system ETC outdoor integrated cabinet integrated cabinet 48V200A system: 1. The embedded power supply system for the machine room adopts active power factor compensation technology, and the power factor value reaches 0.99. 2. The AC transmission voltage is normal, and the operating range is wide, 380V ± 15%. 3. The 48V200A high-frequency switching power supply cabinet adopts full-bridge soft switching technology, and the efficiency {zg} can reach more than 92%. 4. Perfect battery management. It has the functions of load power-off, battery low voltage protection (LVLD+LVBD) and secondary power-off, and can realize temperature compensation, dynamic floating charge control, dynamic voltage regulation, battery capacity calculation, online battery test and other functions. 5. Special embedded power supply system in the machine room&# |
