华为EPS30-4815AF,华为通信电源EPS30-4815AF，华为接入网电源EPS30-4815AF，华为EPS30-4815AF接入网通信电源，48V30A
华为EPS30-4815AF | GERM4815T | 2pcs | EPMU03 | 主要应用E系列和S300机柜； 1U电源系统 |
系统型号 | 基本特性 | 基本配置情况 | 优选等级与应用产品 | 认证 |
华为EPS30-4815AF | 输入电压范围 | 90～290Vac | 监控模块 | 1pcs | 优选 应用产品：无线、接入、光网 如：SPM备电系统 | UL TUV CE |
输出电压范围 | 42～58Vdc，额定53.5V,通过监控可调 | 电源模块 | 2pcs |
系统*大容量 | 30A | 交流配电 | 输入1路（L、N、PE），标准交流三芯插座输入 |
单模块输出电流 | 15A（低于150Vac输入，降额50％输出） |
供电制式 | 单相/双火线供电 |
工作温度 | -33℃～＋65℃，其中50℃～65℃线性降额20％使用 | 直流配电 | 采用H2440型4PIN插座输出，共三路，可插拔 负载输出：2路负载输出，带熔丝保护，容量分别为：load1 10A，load2 20A，负载熔丝为面板安装型，可在线维护。不具有负载电压低下电功能，仅具有电池电压低下电功能 1路电池输入：熔丝保护，容量20A，电池熔丝面板安装型，可在线维护 |
外形尺寸 | 19inch(W)×250mm(D)×1U(H) |
对外通信方式 | RS485通讯，RJ45接口，无线、接入网万能主从节点协议 |
电池管理 | 具有完善的电池管理功能 |
进线方式 | 电源线监控线均前维护 |
风道设计 | 前后风道 |
电源系统 | 监控方案 | 机柜类型 | 蓄电池 | 常见典型配置 |
华为EPS75-4815AF | 华为EPS75-4815AF +EPMU02+PMIB01
| F01D200 | 2*40Ah | 2PCS DC MA5616 |
F01D500 | 2*75Ah/2*92Ah | 1PCS DC MA5600T 1PCS DC MA5603T(MSAN) |
EPS30-4815AF | EPS30-4815AF +EPMU03+PMIB01 | F01E200E | 26Ah | 2PCS AC MA5616 2PCS DC MA5616 |
F01E400 | 75Ah | 3PCS AC MA5616 3PCS DC MA5616 |
F01S300 | 50Ah/ 92Ah | 1PCS DC MA5603T（MSAN） 1PCS DC MA5683T（OLT） 3PCS DC MA5616 |
市电 | 由主设备实现监控 | F01S100 | 12Ah | 1PCS AC MA5616 2PCS AC MA562x 1PCS AC MA5612 |
市电
| 由主设备实现监控 | F01S50 | 12Ah | 1PCS AC MA562X（R308） 1PCS AC MA5612（R308） |
华为EPS75-4815AF | GERM4815T | 5pcs | EPMU02 | 主要应用D系列机柜 |
嵌入式电源系统命名规则
电源系统名称含义，以华为EPS75-4815AF为例，简称4875电源系统。
1、EPS表示嵌入式电源系统。
2、EPS后面的数字75表示电源系统输出的*大电流，当数字为90时，表示系统输出的*大电流为90A。
3、“－”后面的四位数字表示电源系统中整流模块的输出电压和额定电流，4815表示单个整流模块输出为48V电压、15A电流，4830表示单个整流模块输出为48V电压、30A电流。由于整流模块可以配成不同的系统，因此在说电源系统的名称时，不要说“－”后面的四位数字。
4、“A”表示为交流电源，“F”表示前维护，有些系统的命名没有“F”。
说明：通常所说的-48V电源系统在不充电正常工作时，整流器的输出电压实际上是-53.5V或-54V；+24V电源系统不充电正常工作时，整流模块的输出电压实际上是27V，目前公司嵌入式电源系统统一到-48V总线，不再采用+24V总线。
系统型号 | 基本特性 | 基本配置情况 | 优选等级与应用产品 | 认证 |
EPS75-4815AF | 输入电压范围 | 90～290Vac | 监控模块 | 1pcs | 优选 应用产品：接入、无线 如：UA5000 | UL TUV CE |
输出电压范围 | 42～58Vdc，额定53.5V，通过监控可调 | 电源模块 | 2～5pcs（根据容量确定，*少2pcs，*大5pcs） |
系统*大容量 | 75A | 交流配电 | OT端子输入。 输入1路（L、N、PE），M4 OT端子接入。带交流输入MCB，容量为30A |
单模块输出电流 | 15A（低于150Vac输入，降额50％输出） |
供电制式 | 单相/双火线供电 |
工作温度 | -33℃～＋65℃，其中50℃～65℃线性降额20％使用 | 直流配电 | 冷压端子 负载输出：4路负载输出，均带MCB控制，容量分别为：load1 10A，load2 30A，load3 40A，load4 40A，具有负载电压低下电功能和电池电压低下电功能，load1 10A为重要负载分路。 1路电池输入：提供一个80A空开作为保护 |
外形尺寸 | 19inch(W)×255mm(D)×3U(H) |
对外通信方式 | RS485/232，RJ45接口，接入网万能主从节点协议 |
电池管理 | 具有完善的电池管理功能 |
进线方式 | 电源线监控线均前维护 |
风道设计 | 前后风道 |

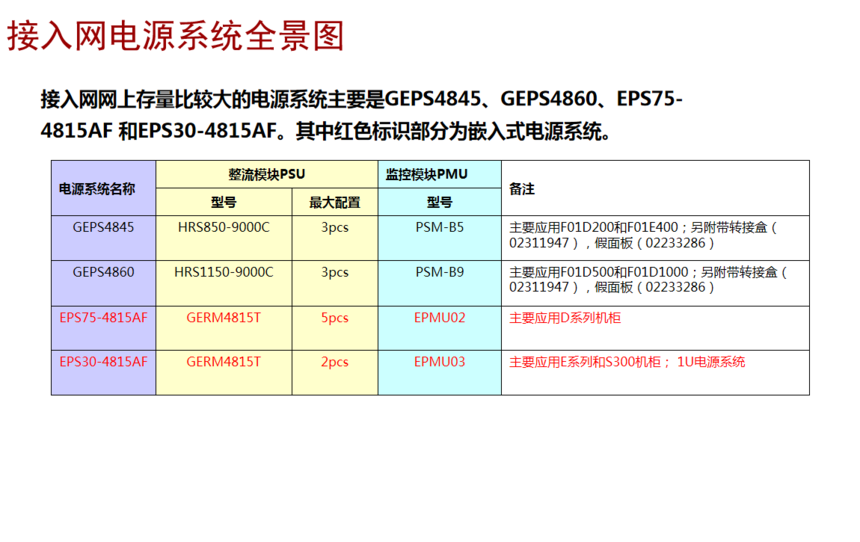

接入网网上存量比较大的电源系统主要是GEPS4845、GEPS4860、EPS75-4815AF 和EPS30-4815AF。其中红色标识部分为嵌入式电源系统。
华为EPS30-4815AF,华为通信电源EPS30-4815AF，华为接入网电源EPS30-4815AF，华为EPS30-4815AF接入网通信电源，48V30A
华为EPS30-4815AF | GERM4815T | 2pcs | EPMU03 | 主要应用E系列和S300机柜； 1U电源系统 |
系统型号 | 基本特性 | 基本配置情况 | 优选等级与应用产品 | 认证 |
EPS30-4815AF | 输入电压范围 | 90～290Vac | 监控模块 | 1pcs | 优选 应用产品：无线、接入、光网 如：SPM备电系统 | UL TUV CE |
输出电压范围 | 42～58Vdc，额定53.5V,通过监控可调 | 电源模块 | 2pcs |
系统*大容量 | 30A | 交流配电 | 输入1路（L、N、PE），标准交流三芯插座输入 |
单模块输出电流 | 15A（低于150Vac输入，降额50％输出） |
供电制式 | 单相/双火线供电 |
工作温度 | -33℃～＋65℃，其中50℃～65℃线性降额20％使用 | 直流配电 | 采用H2440型4PIN插座输出，共三路，可插拔 负载输出：2路负载输出，带熔丝保护，容量分别为：load1 10A，load2 20A，负载熔丝为面板安装型，可在线维护。不具有负载电压低下电功能，仅具有电池电压低下电功能 1路电池输入：熔丝保护，容量20A，电池熔丝面板安装型，可在线维护 |
外形尺寸 | 19inch(W)×250mm(D)×1U(H) |
对外通信方式 | RS485通讯，RJ45接口，无线、接入网万能主从节点协议 |
电池管理 | 具有完善的电池管理功能 |
进线方式 | 电源线监控线均前维护 |
风道设计 | 前后风道 |
电源系统 | 监控方案 | 机柜类型 | 蓄电池 | 常见典型配置 |
EPS75-4815AF | EPS75-4815AF +EPMU02+PMIB01
| F01D200 | 2*40Ah | 2PCS DC MA5616 |
F01D500 | 2*75Ah/2*92Ah | 1PCS DC MA5600T 1PCS DC MA5603T(MSAN) |
EPS30-4815AF | EPS30-4815AF +EPMU03+PMIB01 | F01E200E | 26Ah | 2PCS AC MA5616 2PCS DC MA5616 |
F01E400 | 75Ah | 3PCS AC MA5616 3PCS DC MA5616 |
F01S300 | 50Ah/ 92Ah | 1PCS DC MA5603T（MSAN） 1PCS DC MA5683T（OLT） 3PCS DC MA5616 |
市电 | 由主设备实现监控 | F01S100 | 12Ah | 1PCS AC MA5616 2PCS AC MA562x 1PCS AC MA5612 |
市电
| 由主设备实现监控 | F01S50 | 12Ah | 1PCS AC MA562X（R308） 1PCS AC MA5612（R308） |
EPS75-4815AF | GERM4815T | 5pcs | EPMU02 | 主要应用D系列机柜 |
嵌入式电源系统命名规则
电源系统名称含义，以EPS75-4815AF为例，简称4875电源系统。
1、EPS表示嵌入式电源系统。
2、EPS后面的数字75表示电源系统输出的*大电流，当数字为90时，表示系统输出的*大电流为90A。
3、“－”后面的四位数字表示电源系统中整流模块的输出电压和额定电流，4815表示单个整流模块输出为48V电压、15A电流，4830表示单个整流模块输出为48V电压、30A电流。由于整流模块可以配成不同的系统，因此在说电源系统的名称时，不要说“－”后面的四位数字。
4、“A”表示为交流电源，“F”表示前维护，有些系统的命名没有“F”。
说明：通常所说的-48V电源系统在不充电正常工作时，整流器的输出电压实际上是-53.5V或-54V；+24V电源系统不充电正常工作时，整流模块的输出电压实际上是27V，目前公司嵌入式电源系统统一到-48V总线，不再采用+24V总线。
系统型号 | 基本特性 | 基本配置情况 | 优选等级与应用产品 | 认证 |
EPS75-4815AF | 输入电压范围 | 90～290Vac | 监控模块 | 1pcs | 优选 应用产品：接入、无线 如：UA5000 | UL TUV CE |
输出电压范围 | 42～58Vdc，额定53.5V，通过监控可调 | 电源模块 | 2～5pcs（根据容量确定，*少2pcs，*大5pcs） |
系统*大容量 | 75A | 交流配电 | OT端子输入。 输入1路（L、N、PE），M4 OT端子接入。带交流输入MCB，容量为30A |
单模块输出电流 | 15A（低于150Vac输入，降额50％输出） |
供电制式 | 单相/双火线供电 |
工作温度 | -33℃～＋65℃，其中50℃～65℃线性降额20％使用 | 直流配电 | 冷压端子 负载输出：4路负载输出，均带MCB控制，容量分别为：load1 10A，load2 30A，load3 40A，load4 40A，具有负载电压低下电功能和电池电压低下电功能，load1 10A为重要负载分路。 1路电池输入：提供一个80A空开作为保护 |
外形尺寸 | 19inch(W)×255mm(D)×3U(H) |
对外通信方式 | RS485/232，RJ45接口，接入网万能主从节点协议 |
电池管理 | 具有完善的电池管理功能 |
进线方式 | 电源线监控线均前维护 |
风道设计 | 前后风道 |
接入网网上存量比较大的电源系统主要是GEPS4845、GEPS4860、EPS75-4815AF 和EPS30-4815AF。其中红色标识部分为嵌入式电源系统。
