华为室内组合式电源系统TP48300B-N16C1

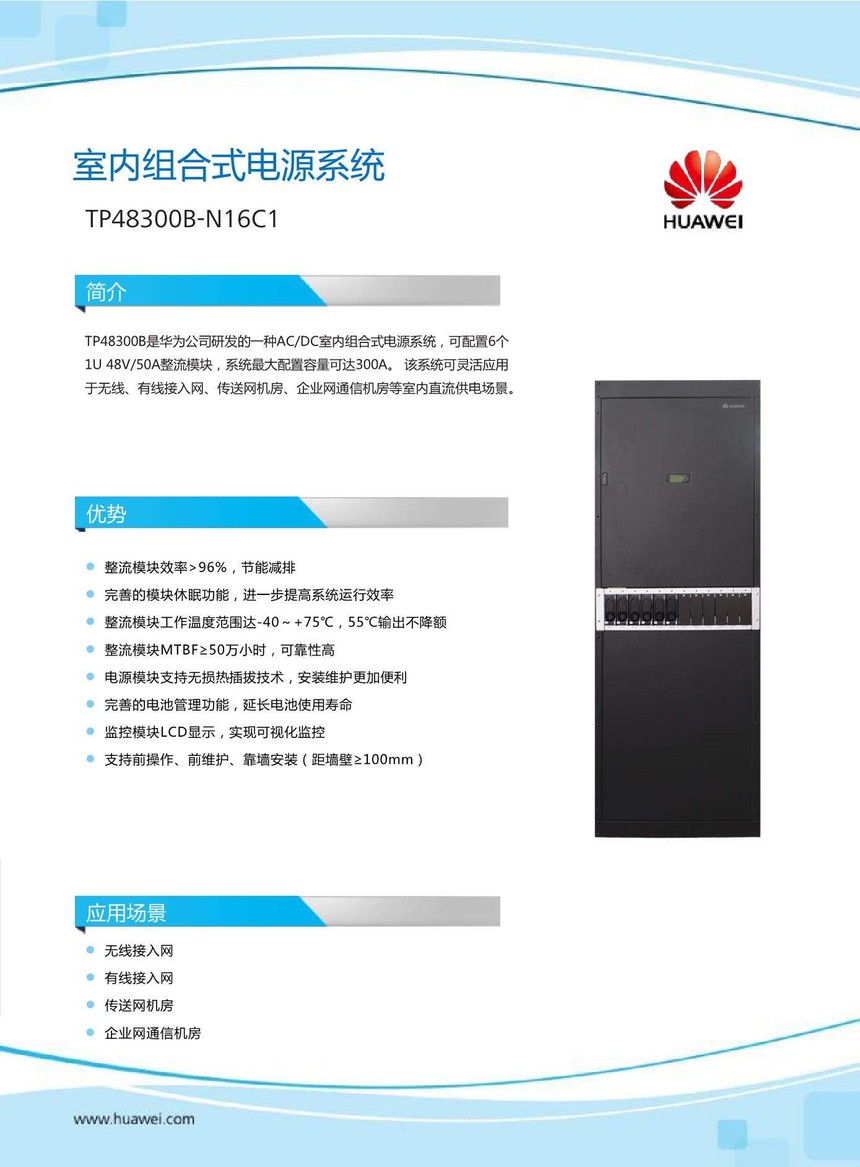

华为TP48300B-N16C1是华为公司研发的一种AC/DC室内组合式电源系统,可配置6个1U48V/50A整流模块,系统最大配置容量可达300A,该系统可灵活应用于无线、有线接入网、传送网机房、企业网通信机房等室内直流供电场景.
TP48300B-N16C1华为整流模块效率>96%,节能减排完善的模块休眠功能,进一步提高系统运行效率整流模块工作温度范达-40~+75℃,55て输出不降额整流模块MTBFと50万小时,可靠性高电源模块支持无损热插拔技术,安装维护更加便利完善的电池管理功能,延长电池使用寿命监控模块LED显示,实现可视化监控支持前操作、前维护、靠墙安装(距墙壁≥100mm)
室内电源
华为室内直流电源系统TP48300B-N16C1，可以为无线接入网站点、有线接入网站点、汇聚层机房和行业客户通信机房提供稳定可靠供电保障。华为室内电源系统采用一体化集成设计，系统采用业界效率的98%整流模块，额定输出容量200A~600A。
华为TP48300B通信48V300A开关电源柜性能特点
华为TP48300B提供简单、高效、可靠的智能室内供电方案
简单：单柜收容电源、电池与主设备，节省占地；集成多路动力环境监控接口，支持带内传输，节省投资，便于管理；
高效：系统采用业界效率的98%整流模块 ，55 C输出不降额；可集成太阳能供电模块，有效利用太阳能，减少电网使用，节能减排；
可靠：电源系统55 C输出不降额、85~300V超宽工作电压范围、500V耐高压，适应各类恶劣电网场景；失效率远低于业界平均水平，节省维护成本 ；电子标签功能，便于资产管理及质量问题回溯。
华为TP48300B通信48V300A开关电源柜技术参数
华为TP48300B技术规格
产品型号 | TP48200B-N20B2 | TP48300B-N16C1 | TP48400B-N20B3 | TP48600B-N20B1 |
系统尺寸（宽 × 深 × 高） | 600mm × 600mm × 2000mm | 400mm × 600mm × 1600mm | 600mm × 600mm × 2000mm | 600mm × 600mm × 2000mm |
空机柜重量 | ≤100Kg | ≤60Kg | ≤100Kg | ≤131Kg |
| 整流模块配置 | **4 × 50A | **6 × 50A | **8 × 50A | **12 × 50A |
交流输入制式 | 220/380Vac三相，220Vac单相 | 220/380Vac三相四线 | 220/380Vac三相，220Vac三相三线 | 220/380V三相四线 |
| 交流输入空开 | 1 × 63A/3P MCB | 1 × 63A/3P MCB（可选双路手动切换） | 1 × 63A/3P MCB | 1 × 125A/3P MCB |
交流输入电压 | 85Vac~300Vac | 85Vac~300Vac | 85Vac~300Vac | 85Vac~300Vac |
交流输入频率 | 45Hz~66Hz | 45Hz~66Hz | 45Hz~66Hz | 45Hz~66Hz |
| **容量 | 12kW（4×3000W） | 18kW （6×3000 W） | 24kW（8×3000W） | 36kW（12×3000W） |
直流输出电压 | -42Vdc～-58Vdc | -42Vdc～-58Vdc | -42Vdc～-58Vdc | -42Vdc～-58Vdc |
直流输出 |
|
|
|
|
| 工作温度 | -10℃~+45℃（包含内置电池） | -20℃~+50℃ | -10℃~+45℃（包含内置电池） | -10℃~+50℃（不含电池） |
| 工作海拔范围 | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） |
一次下电支路：4 x 160A（熔丝）, 2 x 63A/1P MCB，6 x 32A/1P MCB，2 x 10A/1P MCB
二次下电支路：2 x 63A/1P MCB，2 x 32A/1P MCB，2 x 10A/1P MCB
电池支路：4 × 250A （熔丝）
一次下电支路： 2 x 100A/1P，2 x 63A/1P，4 x 32A/1P，2 x 16A/1P
二次下电支路：4 x 63A/1P，2 x 16A/1P，2 x 10A/1P
电池支路：4 × 125A MCB
一次下电支路：3 x 100A（熔丝）, 1 × 32A MCB
二次下电支路：2 × 32A MCB, 2 × 10A MCB
电池支路：2 × 250A MCB
一次下电支路：2 × 80A MCB，1 × 32A MCB，2 × 20A MCB
二次下电支路：2 × 32A MCB，3 × 16A MCB ，1 × 10A MCB
电池支路：2 × 125A MCB
“华为TP48300B48V300A室内通信电源”其他说明
| 产品型号 | TP48200B-N20B2 | TP48300B-N16C1 | TP48400B-N20B3 | TP48600B-N20B1 |
| 系统尺寸（宽 × 深 × 高） | 600mm × 600mm × 2000mm | 400mm × 600mm × 1600mm | 600mm × 600mm × 2000mm | 600mm × 600mm × 2000mm |
| 空机柜重量 | ≤100Kg | ≤60Kg | ≤100Kg | ≤131Kg |
| 整流模块配置 | **4 × 50A | **6 × 50A | **8 × 50A | **12 × 50A |
| 交流输入制式 | 220/380Vac三相，220Vac单相 | 220/380Vac三相四线 | 220/380Vac三相，220Vac三相三线 | 220/380V三相四线 |
| 交流输入空开 | 1 × 63A/3P MCB | 1 × 63A/3P MCB（可选双路手动切换） | 1 × 63A/3P MCB | 1 × 125A/3P MCB |
| 交流输入电压 | 85Vac~300Vac | 85Vac~300Vac | 85Vac~300Vac | 85Vac~300Vac |
| 交流输入频率 | 45Hz~66Hz | 45Hz~66Hz | 45Hz~66Hz | 45Hz~66Hz |
| **容量 | 12kW（4×3000W） | 18kW （6×3000 W） | 24kW（8×3000W） | 36kW（12×3000W） |
| 直流输出电压 | -42Vdc～-58Vdc | -42Vdc～-58Vdc | -42Vdc～-58Vdc | -42Vdc～-58Vdc |
| 直流输出 |
一次下电支路：2 × 80A MCB，1 × 32A MCB，2 × 20A MCB 二次下电支路：2 × 32A MCB，3 × 16A MCB ，1 × 10A MCB 电池支路：2 × 125A MCB | 一次下电支路：3 x 100A（熔丝）, 1 × 32A MCB 二次下电支路：2 × 32A MCB, 2 × 10A MCB 电池支路：2 × 250A MCB |
一次下电支路： 2 x 100A/1P，2 x 63A/1P，4 x 32A/1P，2 x 16A/1P 二次下电支路：4 x 63A/1P，2 x 16A/1P，2 x 10A/1P 电池支路：4 × 125A MCB | 一次下电支路：4 x 160A（熔丝）, 2 x 63A/1P MCB，6 x 32A/1P MCB，2 x 10A/1P MCB 二次下电支路：2 x 63A/1P MCB，2 x 32A/1P MCB，2 x 10A/1P MCB 电池支路：4 × 250A （熔丝） |
| 工作温度 | -10℃~+45℃（包含内置电池） | -20℃~+50℃ | -10℃~+45℃（包含内置电池） | -10℃~+50℃（不含电池） |
| 工作海拔范围 | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） |
The indoor combined power system tp48300b-n16c1p48300b is an AC / DC indoor combined power system developed by Huawei Company. It can be configured with six 1u48v / 50A rectifier modules. The maximum configuration capacity of the system can reach 300A. The system can be flexibly applied to indoor DC power supply scenarios such as wireless, wired access network, transmission network machine room, enterprise network communication room, and the rectifier module efficiency is more than 96%, Energy saving and emission reduction perfect module dormancy function, further improve the system operation efficiency, rectification module working temperature range up to - 40 ~ + 75 ℃, 55 ° output non derating rectifier module MTBF と 500000 hours, high reliability, power module support lossless hot plug technology, installation and maintenance more convenient, perfect battery management function, prolong battery life, monitoring module L て D display, Realize visual monitoring, support front operation, front maintenance and installation against wall (distance from wall ≥ 100 mm)
