华为TP48300T-N20A7
产品说明

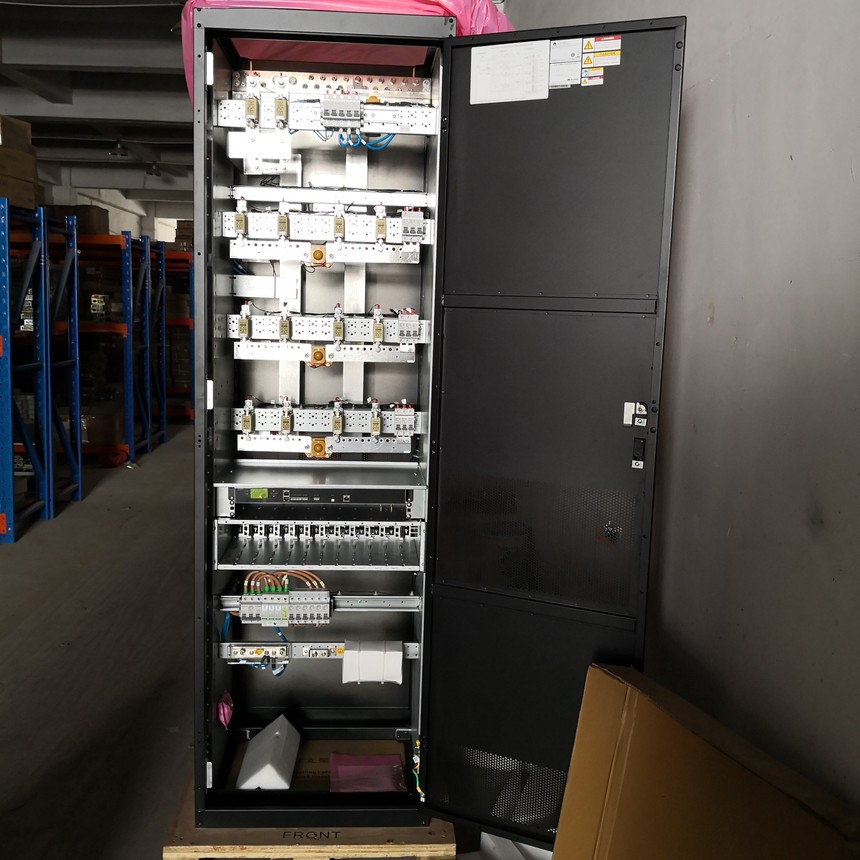

华为TP48300T-N20A7 华为TP48300T-N20A7是华为公司研发的一种AC/DC室内一体化电源系统，可配置6个48V/50A整流模块，系统配置容量可达300A。
华为电源系统TP48300T-N20A8简介 华为电源系统TP48300T-N20A8满足300A及以下容量需求 可手动和自动切换，支持油机和2路市电接入 整流模块和监控均支持热插拔技术，安装维护便利 智能化蓄电池管理和电池保护，延长电池使用寿命 标效整流器效率≥92.5%（高效模块：≥96%），MTBF>25万小时 整流器工作环境温度范围-40～+75℃，55℃输出不降额 用户接口支持8 路干接点输出，9 路开关量输入（包括6 路通用干接点输入、烟雾、水浸和门磁），4 路模拟量输入（1 路环境温湿度、2 路环境温度和1 路电池温度）。
|
|||||||||||||||||||||||||||||||||||||||||||||||
项目 | 华为TP48300T-N20A7 | |
输入制式 | 220/380V AC 三相四线 | |
交流配电 | l 交流输入空开：63A/3P×1 l 整流模块空开：32A/1P×6 l 标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs | |
直流配电 | l 用户 1： | |
注意 | − BLVD1：100A 熔丝×2 | |
每一位用户 最大负载电 | − LLVD1：160A 熔丝×2， 63A/1P 空开×3 | |
流不可以超过 175A。 | l 用户 2： − BLVD1：100A 熔丝×2 | |
− LLVD1：160A 熔丝×2， | ||
系统特点
l 模块电压输入范围宽 85V AC～300V AC
l 完善的电池管理功能
l 完善的交、直流防雷设计
l 提供一路COM 接口、一路 RS485/RS232 接口
l 支持 LCD 界面中英文显示、按键操作
l 支持整流模块热插拔和高效、标效整流模块混插
l 整流模块功率因数值达 0.99
高效整流模块效率高达 96%，标效整流模块效率高达 93%
l 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模块混插，节省投资
l 支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量
l 支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可调），分用户上下电参数独立可调
华为电源系统TP48300T-N20A7规格
尺寸 600mm（宽）×600mm（深）×2000mm（高）（加围框可达2200mm高）
柜体颜色 潘通428C
重量 ≤150kg （不含整流器）
制冷方式 自然散热
安装方式 防静电地板安装，地面安装
走线方式 上下自由进出线
维护方式 支持前维护，支持靠墙（离墙壁距离≥100mm）
保护等级 IP20
输入制式 220/380VAC三相四线兼容220VAC单相
输入电压 85VAC～300VAC
输入频率 45~66Hz，额定值: 50Hz/60Hz
输入空开 ATS 63A/3P×2
交流防雷 标称雷击放电电流20kA，雷击放电电流40kA，8/20μs
交流输出 32A/2P×2、16A/1P×3

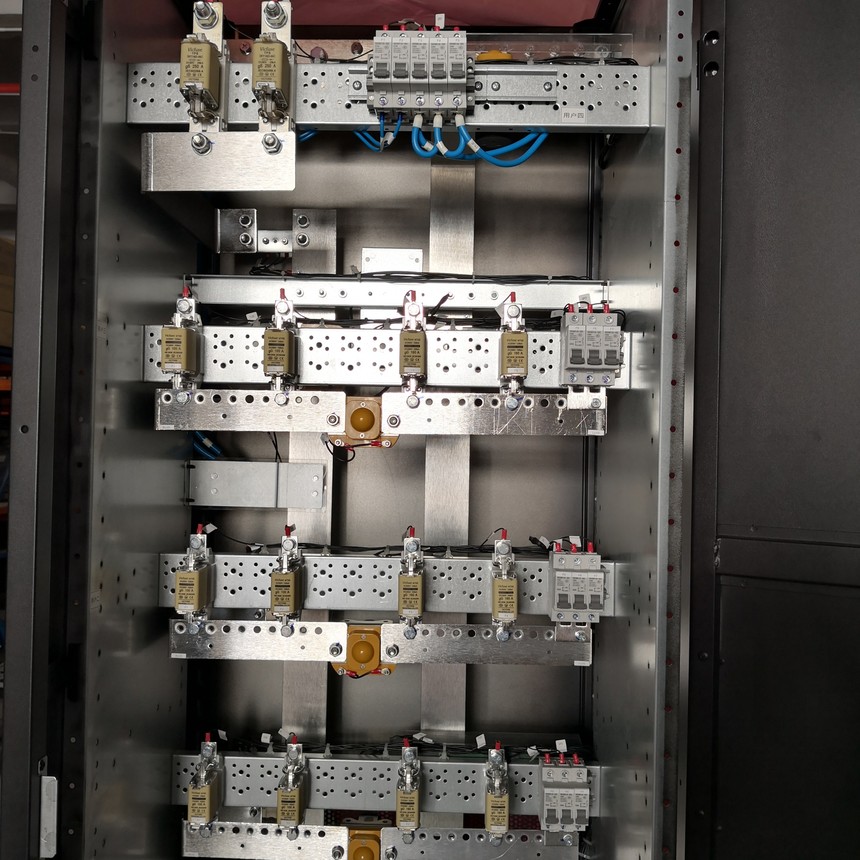

直流配电
输出空开
一次下电：63A/1P×4（MCB），32A/1P×4（MCB）
二次下电：32A/1P×3（MCB），16A/1P×7（MCB），10A/1P×3（MCB），6A/1P×3（MCB）
输出电压 –42VDC～–58VDC， 额定值: 53.5VDC
电池熔丝 160A×2
直流防雷 差模10kA/共模20kA，8/20μs
整流器
容量 50A
输入电压 85VAC～300VAC，额定值220VAC
输出功率 2900W（176V AC～300VAC）（高效模块：3000W）；
1200W（85V AC～175VAC）
整流器效率 高点≥92.5%（高效模块：≥96%）； ≥91.5%（230V AC，35%～80%负载）
模块尺寸 88.9mm×103mm×243mm
功率因素 ≥0.99
谐波失真 ≤5%
控制器
信号输入 4路模拟量（1 路环境温湿度、2 路环境温度和1 路电池温度）
9路开关量（包括6 路通用干接点输入、烟雾、水浸和门磁）
告警输出 8路干接点
通信端口 一路FE接口、一路RS485/RS232接口
插拔方式 支持热插拔
显示模式 LCD
环境指标
工作温度 -10℃~+45℃
储存温度 -40℃~+70℃
工作湿度 5%~95%（无凝露）
工作海拔 0~4000米
华为电源系统TP48300T-N20A8一种AC/DC室内一体化电源系统，可配置6个48V/50A整流模块，系统配置容量可达300A。
sModel: TP48300THUAWEI Type: TP48300T-N20A7nput:~200-240346-415V3W+N+③;50160Hz:36AMaxOutput: -48 V: 300A Max华为技术有限公司 HUAWEI TECHNOLOGIES CO,LTD.中国制造 MADE IN CHINAof Huawei, Bantian, Longgang District, Shenzhen, 518129, P.R.C
