中达电通/台达MCS3000D-48/50A 48v600A

中达电通/台达MCS3000E-48/50A MCS3000D-48/50A,中达电通MCS3000D-48/50A,台达MCS3000D-48/50A  48v600A

中达电通/台达MCS3000E-48/50A分为2.0米高和1.6米高两种

中达电通/台达MCS3000E-48/50A系列通信电源系统中达电通/台达MCS3000E-48/50A系列  公司集多年设计、制造的经验，针对国 内电网实际状况及节能减排要求，开发出 MCS3000D系列高频开关电源系统。电源系统 能够承受更高的交流输入电压范围，因而更符 合实际使用需求。整流模块采用了全桥移相式 软开关转换技术，Interleave PFC技术，整流模 块的功率密度更高、在更大的负载范围时具有 更高的效率、交流输入谐波电流小，使电源系 统具有更高的可靠性。  系统采用标准机柜，最大容量可达到- 48V/600A。

系统特色

● 模块容许电网输入电压变化范围宽(90Vac~300Vac)，可承受380Vac，模块不损坏。 ● 整流模块采用先进的软开关技术，转换效率高、功率密度高。 ● 采用Interleave PFC技术，功率因数大于0.99，交流输入电流谐波失真低，小于5%。 ● 智能监控单元对蓄电池采用先进的充电管理模式，有助于延长电池使用寿命。 ● 系统具有效能管理功能，可以有效地提高系统的工作效率，达到节能减排的目的。 ● 系统通过RS-232接口实现本地和远程集中监控，又可通过加装TCP/IP网卡接入局域网或广域网。 ● 系统内整流模块可热插拔，所有调节、操作都在系统前部，因而系统安装、扩容和维护极为方便。 ● 具有过电流、过电压、过温度等多种保护和告警功能，系统可靠性高。 ● 系统装有多级防雷、防浪涌电压保护装置；符合IEC61000-4-5标准，  能承受8/20uS，20kA，最大40kA电流冲击。

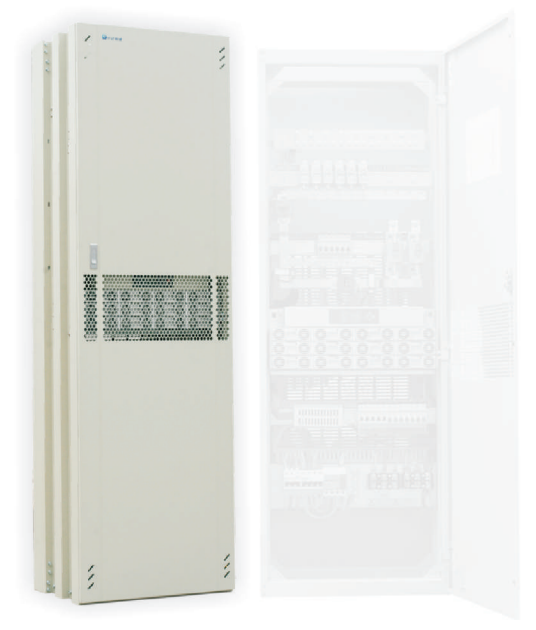

2米高标准机柜如上图所示

外形尺寸与重量 ● 尺寸(mm)：600(宽)x450(深)x2000(高)  ● 重量(kg)： 约130kg(含12台-48V整流模块)

本系统配置中达电通/台达MCS3000E-48/50A系列整流模块，最大提供-48V/600A 的输出容量，标准机柜中直流配电单元设计在机柜上部，交流配 电单元设计在机柜下部。 基本配置 ● 交流输入 380Vac，三相五线制； ● 系统最大容量 -48V/600A：3排shelf，每排4台整流模块 ● 负载分路 100Ax5路，63Ax2路，32Ax3路，16Ax2路 ● 电池分路 200A或400A，1~2路可选 ● 交流开关(机柜自用) 每台整流模块配置一个20A空气开关(单相) 可选配置 ● 市电双路输入 手动/自动切换 ● 交流分路(客户预留) 63Ax1路(三相或单相) ● 直流变换模块及其配电 1排shelf可安置3个直流变换模块 ● 逆变器模块及其配电 1kVA、2kVA、3kVA可选 ● 蓄电池低电压隔离开关或二次下电开关 ● 环境监测模组 ● 单体蓄电池侦测模组 ● Web Server网络监控。

1.6米标准机柜如上图所示  外形尺寸与重量 ● 尺寸(mm)：600(宽)x450(深)x1600(高)  ● 重量(kg)： 约110kg(含12台-48V整流模块)

本系统配置MCS3000D系列整流模块，最大提供-48V/600A输出容量。标准机柜中直流配电单元设计在机 柜上部，交流配电单元设计在机柜下部。 基本配置 ● 交流输入 380Vac 三相五线制 ● 系统最大容量 -48V/600A： shelf，每排4台整流模块 ● 负载分路 100Ax5路，63Ax2路，32Ax3路，16Ax2路 ● 电池分路 200A或400A，1~2路可选 ● 交流开关(机柜自用) 每台整流模块配置一个20A空气开关(单相) 可选配置 ● 市电双路输入 手动/自动切换 ● 交流分路(客户预留) 63Ax1路(三相或单相) ● 直流变换模块及其配电 1排shelf可安置3个直流变换模块 ● 逆变器模块及其配电 1kVA、2kVA、3kVA可选 ● 蓄电池低电压隔离开关或二次下电 ● 环境监测模组 ● 单体蓄电池侦测模组 ● Web Server网络监控
