DPR48/30-B-DCE台达/中达电通ESR-48/30DD

ESR-48/30DD,DPR48/30-B-DCE，台达/中达电通ESR-48/30DD通信电源整流模块DPR48/30-B-DCE  中达电通/台达ESR-48/30D D通信电源整流模块DPR48/30-B-DCE

台达/中达ESR-48/30D D整流模块DPR48/30-B-DCE电源模块

台达DPR48/30-B-DCE通信电源模块ESR-48/30D D

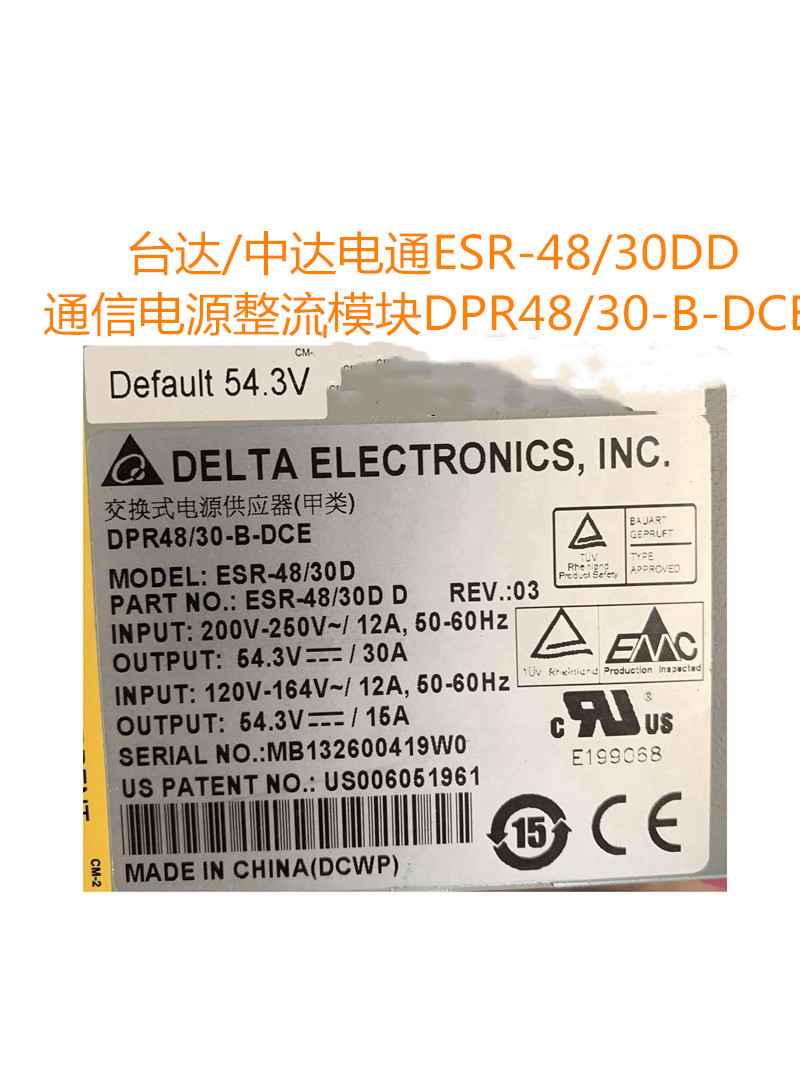

品牌：台达

型号：DPR48/30-B-DCE台达/中达电通

输入：200~250VAC      120~164VAC

输出：54.3V/30A       54.3V/15A

模块：ESR-48/30DD DPR48/30-B-DCE台达/中达电通

DPR48/30-B-DCE台达/中达电通ESR-48/30DD技术参数

交流输入

DPR48/30-B-DCE台达/中达电通ESR-48/30DD● 输入电压范围 90Vac~300Vac  176Vac~300Vac可满载工作   90Vac~175Vac   线性降至50%负载工作

● 输入电流 ＜15A@220Vac满载工作

● 输入频率 45Hz~65Hz ● 功率因数 ＞0.99@满载工作

DPR48/30-B-DCE台达/中达电通ESR-48/30DD● 电流谐波失真 ＜5%@220Vac满载工作

● 效率 ≧91% ● 启动冲击电流 ＜150%额定输入电流@220Vac满载，冷启动

DPR48/30-B-DCE台达/中达电通ESR-48/30DD● 缓启动时间 3~10秒 直流输出

● 输出电压范围 -40Vdc~-59.5Vdc

● 额定输出电流 50A

DPR48/30-B-DCE台达/中达电通ESR-48/30DD● 输出功率 2880W

● 负载效应 ≦±0.5%

● 均流特性 ≦±3%

DPR48/30-B-DCE台达/中达电通ESR-48/30DD● 源效应 ≦±0.1%

● 稳压精度 ≦±0.6%

● 限流 20%~110%连续可调

DPR48/30-B-DCE台达/中达电通ESR-48/30DD● 衡重杂音 ＜2mV

● 宽频杂音 ＜50mV(3.4kHz~150kHz)   ＜20mV(0.15MHz~30MHz)

● 峰峰杂音 ＜100mV(0MHz~20MHz)

●   交流输入对直流输出 3000Vac  直流输入对保护地 500Vac

● 安规 符合GB4943、IEC60950、EN60950，通过UL、CSA认证

DPR48/30-B-DCE台达/中达电通ESR-48/30DD

● 传导骚拢 符合GB9254、CISPR22 A级

● 辐射骚拢 符合GB9254、CISPR22 A级

● 浪涌防护 符合IEC61000-4-5 Level (6kV)

DPR48/30-B-DCE台达/中达电通ESR-48/30DD

● 静电防护 符合IEC61000-4-2 Level (8kV) 保护功能

● 输入过/欠电压保护 自动关机，当输入正常后自动恢复

● 输出过压保护 模块会告警并关机自锁，需要人工重新开机恢复 ● 过流/短路保护 自动关机，当故障清除后自动恢复 ● 过温保护 自动关机，当温度恢复正常后可自动恢复 环境参数

DPR48/30-B-DCE台达/中达电通ESR-48/30DD

● 工作温度 -5℃~45℃ ● 存储温度 -40℃~85℃

● 相对温度 0~90%RH(不凝结)

● 海拔高度 -100m~3048m

● 冷却方式 风冷 外形尺寸

DPR48/30-B-DCE台达/中达电通ESR-48/30DD

● 尺寸(mm) 90(宽)x269.9(深)x130(高)

● 重量 约2kg 可靠性

● 平均无故障时间(MTBF) ≧150000小时 绝缘强度 交流输入对保护地 1500Vac
