DZY-48/50C，动力源DZY-48/50C整流模块48V50A
主要技术指标 | 整流器型号 |
|
| 动力源DZY-48/50C |
|
交流供电 |
|
| 单相 |
开机浪涌电流 |
|
| ≤16A |
启动电压 |
|
| ≤160V |
交流输入电压范围 （额定负载） |
|
| 187V～280V |
AC欠压保护值 （DC53.6V,50%载） |
|
| 95V～125V |
AC过压保护值 （DC53.6V,50%载） |
|
| 280V～300V |
直流输出标称电压 | 48V |
|
直流输出电压范围 | 43.0V～57.6V |
|
直流额定输出电流 | 50A |
|
直流最大输出电流 | 52.5A |
|
直流最大输出功率 | 2880W |
|
效率 |
|
| ≥90% |
|
重量 |
| 4.8kg |
（宽×深×高，mm） |
| 145×395×132.5 |
DUM-48/50C20型DUM-48/50C20智能开关电源采用DZY-48/50C开关整流器。
动力源DZY-48/50C主要技术特点
交流输入电源适应范围宽：交流输入电压适应范围为单相110V～280V。
具有交流输入缓启动电路，可靠性高。
采用高频软开关有源功率因数校正技术，使输入的交流电流波形与输入的交流电压波形相同，相位一致，功率因数≥0.98。
输入滤波电路由两级共模滤波电路组成，抗干扰能力强，电磁兼容性能好。
PWM功率变换采用移相全桥功率变换电路，提高了转换效率和可靠性。
采用平均值民主均流工作方式，可实现多台整流器并联均流工作，可靠性高。
风扇采用温控调速控制，有效地延长了使用寿命。
体积小，重量轻，具有热拔插功能，操作、维护简单方便。
具有交流输入过压、交流输入欠压、直流输出过压、直流输出限流与短路保护和散热器过温等保护功能。
动力源DZY-48/50C主要技术指标
1. 输入：
交流输入范围：可工作范围110～280V。
启动电压：160V。
输入电流波形失真度：≤3%。
开机浪涌电流：≤16A。
功率因数：≥0.98。
3. 输出：
额定输出电压：48V。
直流输出稳压范围：43～57.6V。
额定输出电流：50A（交流输入电压工作范围在187V～280V）。
*大输出电流：52.5A（交流输入电压工作范围在187V～280V）。
稳压精度：不超过直流输出电压整定值的±0.6%。
电压调整率：不超过直流输出电压整定值的±0.1%。
电流调整率：不超过直流输出电压整定值的±0.5%。
均流误差：当整流器的输出电流在50%～100%的额定电流范围内时，其均分负载
电流不平衡度≤±5%额定电流值。
效率：≥91.0%。
4. 可闻噪音：不大于55dB。
5. 杂音电压：电话衡重杂音电压：300Hz～3400Hz ≤2.0mV。
峰—峰值杂音电压：0～20MHz ≤200mV。
宽频杂音电压：3.4KHz～150KHz ≤50mV。
0.15 MHz～30MHz ≤20mV。
绝缘电阻：在正常大气压条件下，相对湿度为90%，试验电压为直流500V时，整流器主回路的交流部分和直流部分对地、以及交流部分对直流部分的绝缘电阻均不低于5MΩ。
抗电强度：
交流电路对地、交流电路对直流电路能承受50Hz、1500V的交流电压1min，无击穿、无飞弧现象，漏电流≤30mA。
直流电路对地能承受50Hz、500V的交流电压1min，无击穿、无飞弧现象，漏电流≤30mA。
重量：4.8kg。
动力源DZY-48/50C外形尺寸（宽×深×高，mm）：145×395×132.5。
动力源DZY-48/50C工作原理
动力源DZY-48/50C开关整流器主要由输入滤波电路、缓启动电路、PFC有源功率因数校正电路，PWM高频开关DC-DC变换电路、输出整流滤波电路等部分组成。图3-1是DZY-48/50C开关整流器基本工作原理框图。
图3-1 整流器基本工作原理框图
动力源DZY-48/50C开关整流器具有交流输入过压、交流输入欠压、直流输出过压、直流输出限流与短路保护和整机过温等保护功能。
表3.1 整流器保护功能
| 序号 | 保护功能 | 技术要求 | 备 注 |
| 1 | 输入交流过压值 | 半载，290±10V | 关机保护 |
| 2 | 输入交流欠压值 | 半载，100±10V | 关机保护 |
| 3 | 输出直流过压值 | 半载，59±0.8V | 关机保护 |
| 4 | 直流输出电流限流值 | 52.5±2.5A | 降压输出 |
| 5 | 直流输出短路保护 | 限流输出 | 降压输出 |
| 6 | 散热器过温 | 95±5℃ | 关机保护 |

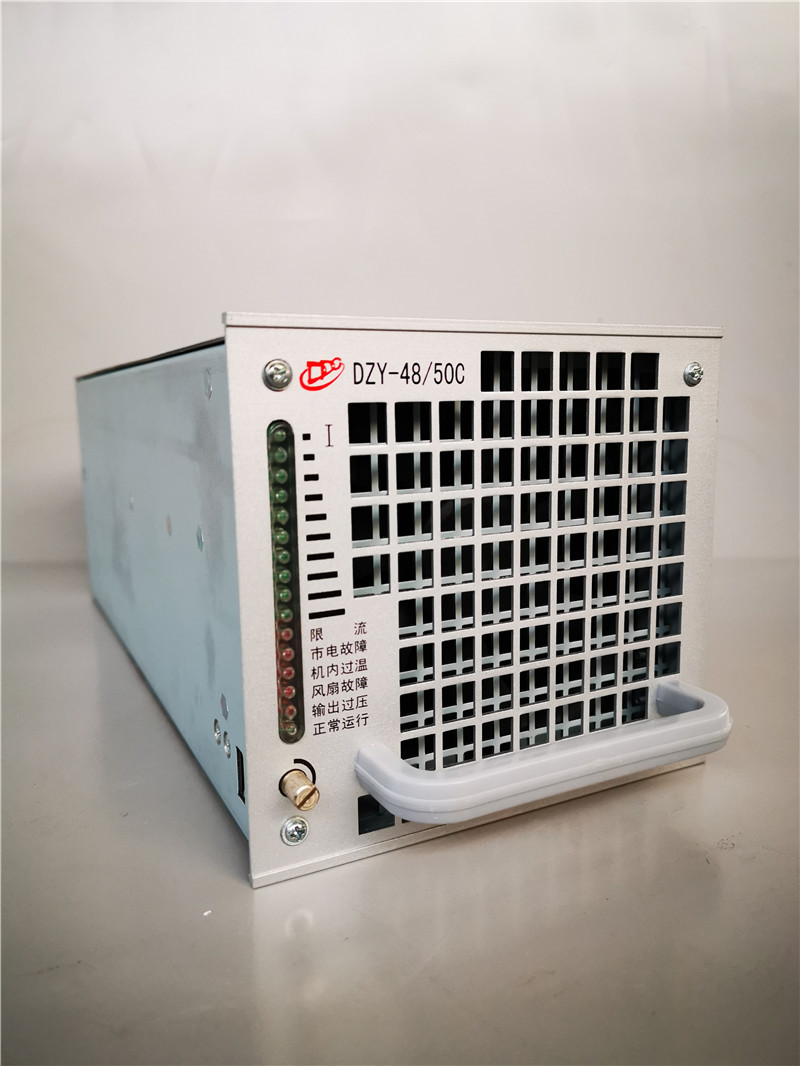

动力源DZY-48/50C整流器外形
图3-2是DZY-48/50C开关整流器的前后面板外形示意图。
图3-2 整流器面板示意图
整流器前面板1~10号信号灯指示整流器输出电流；其余依次为：限流、市电故障、机内过温、风扇故障、输出过压、运行正常。
DZY-48/50C开关整流器底部有一个5位或6位的拨码开关，6、5、4、3、2、1位的二进制编码确认相应整流器在系统中的地址编码：
1号整流器：000001；
2号整流器：000010。
1、使用环境：
工作环境温度：-5~+45℃：
储存温度：-40 ~+70℃（试验温度）;
相对湿度：﹤90%（40±5℃）;
海拔高度：≤3000m。
2、输入：
交流输入范围：可工作范围90~264VAC。
启动电压：165VAC。
输入电流波形失真度：≤3%。
开机浪涌电流：≤10A。
功率因数：≥0.98.
3、输出：
额定输出电压：48V。
直流输出稳压范围：43~57.6V。
额定输出电流：50A（交流输入电压工作范围在180~264VAC）
输出电流：50A（交流输入电压工作范围在180~264VAC）
稳压精度：不超过直流输出电压整定值的±0.6%。
电压调整率：不超过直流输出电压整定值的±0.1%。
电流调整率：不超过直流输出电压整定值的±0.5%。
均流误差：当整流器的输出电流在50%~100%的额定电流范围内时，其均分负载电流不平衡度≤5%额定电流值。
效率：≥95.0%。
4、可闻噪音：≤55dB。
