华为UPS2000-A-3KTTS

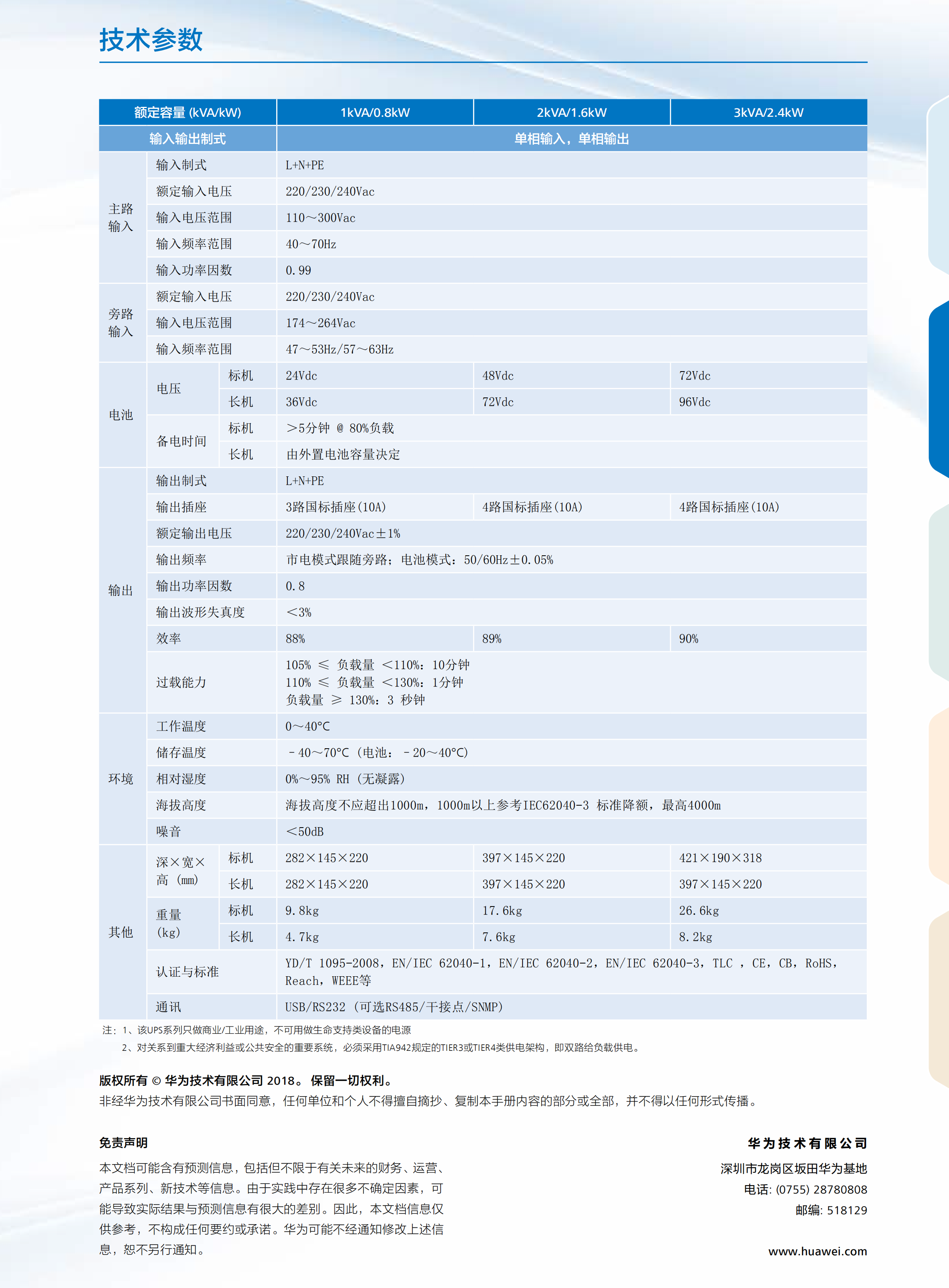

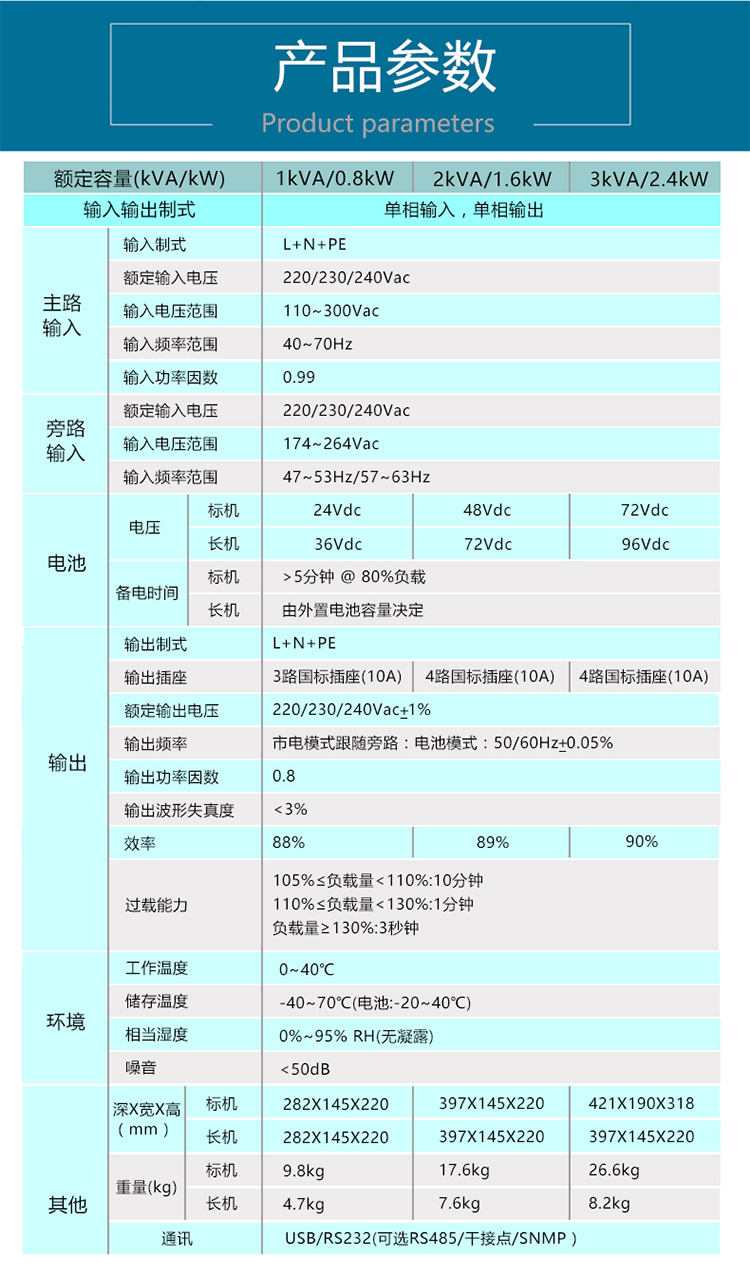

详细参数

基本参数

输入输出参数

电池和运行时间

其它参数

基本参数

UPS类型 在线式

额定容量 3KVA

负载功能 电脑、服务器、路由器等通讯设备

输入输出参数

输入电压范围 AC 110-300V

输入频率范围 40-70Hz

输出电压范围 AC 200/208/220/230/240V

输出频率范围 市电模式50/60±3Hz，电池模式50Hz±0.05%Hz

电池和运行时间

后备时间 满载≥4分钟，半载≥13分钟分钟

电池类型 阀控式铅酸电池

电池容量 9Ah

充电时间 8小时回充至90%满电位

其它参数

其它性能 过载能力：

环境温度0-35℃：

105-110%：UPS在10分钟后会转旁路（市电模式）或者自动关闭（电池模式）

110-130%：UPS在1分钟后转旁路（市电模式）或者自动关闭（电池模式）

130-150%：UPS在3秒后转旁路（市电模式）或者自动关闭（电池模式）

＞150%：UPS在最多0.5秒后转旁路（市电模式）或者自动关闭（电池模式）

环境温度35-40℃：

105-110%：在5分钟后会转旁路（市电模式）或者自动关闭（电池模式）

110-130%：UPS在30秒后转旁路（市电模式）或者自动关闭（电池模式）

130-150%：UPS在1.5秒后转旁路（市电模式）或者自动关闭（电池模式）

＞150%：UPS在最多0.5秒后转旁路（市电模式）或者自动关闭（电池模式）

华为ups电源UPS2000-A-3KTTS

应用对象：

服务器，存储器，网络设备，VoIP，通讯设备，自动 化设备，精密仪器，医疗诊断设备，OFFICE 办公终 端，网络间交换设备及服务器，小型机房等。

适用行业：

电信、金融、政府、医疗、教育、制造、邮政/物流、 交通、商业/零售

功能特点：

突破性超紧凑设计：体积较同类型产品小30%～70%； 大屏LCD显示，更为直接、方便地进行设置； 输入电压120～288V范围内，输出不降额，大大降低了 转电池的概率，提高了电池寿命； 超强过载能力：市电额定下，130%可10分钟，150%可1 分钟，满足客户突加负载的要求； 8A长机充电能力，充电能力可设置，满足长延时电池 的快速回充,提高了电池寿命； 出色的环保、节能特性,效率高出同等产品3-4个百分 点，满载1K一天可省近一度电。

ups电源蓄电池组的选择：

免维护铅酸蓄电池

主要参数 电压：12V、6V、2V

单格电池电压为2V，12V电池由6个单格电池构成

有市电时UPS电源输出正常，而无市电时蜂鸣器长鸣，无输出

故障分析：从现象判断为蓄电池和逆变器部分故障，可按以下程序检查：

1、检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。

2、若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。

3、若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。

4、若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，若有则查明保护原因；

5、若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。

其它性能过载能力：

环境温度0-35℃：

105-110%：UPS在10分钟后会转旁路（市电模式）或者自动关闭（电池模式）

110-130%：UPS在1分钟后转旁路（市电模式）或者自动关闭（电池模式）

130-150%：UPS在3秒后转旁路（市电模式）或者自动关闭（电池模式）

＞150%：UPS在最多0.5秒后转旁路（市电模式）或者自动关闭（电池模式）

环境温度35-40℃：

105-110%：在5分钟后会转旁路（市电模式）或者自动关闭（电池模式）

110-130%：UPS在30秒后转旁路（市电模式）或者自动关闭（电池模式）

130-150%：UPS在1.5秒后转旁路（市电模式）或者自动关闭（电池模式）

＞150%：UPS在最多0.5秒后转旁路（市电模式）或者自动关闭（电池模式）

节省空间

采用先进的拓扑设计，大大提升了产品的功率密度，减小产品的体积。

1KVA标机体积仅为156mm*255mm*295mm，适用于各种对体积要求较高的场合。

绿色节能设计

使用新型拓扑技术，输入功率因数高达0.99，提升电能利用率有效降低使用成本。

超强的带载能力，输入电压全范围内，可按0.8输出功率因数，满载工作。

整机效率高达90%以上，并提供ECO模式，节能效益明显。

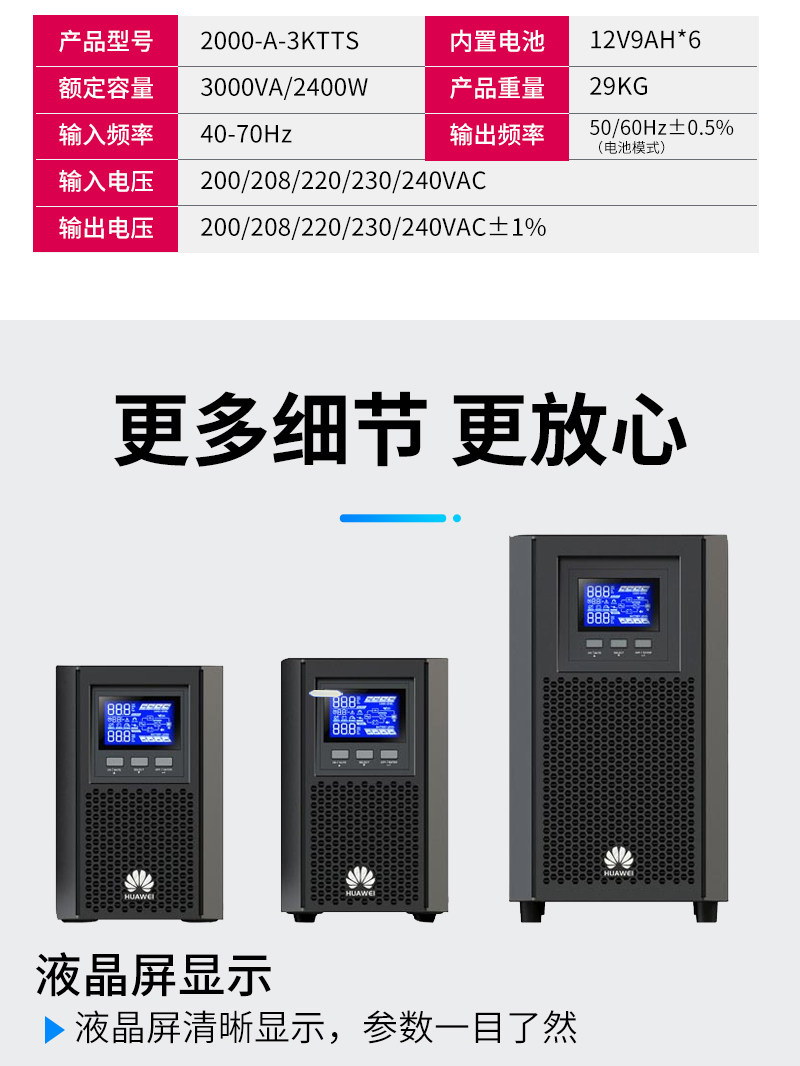

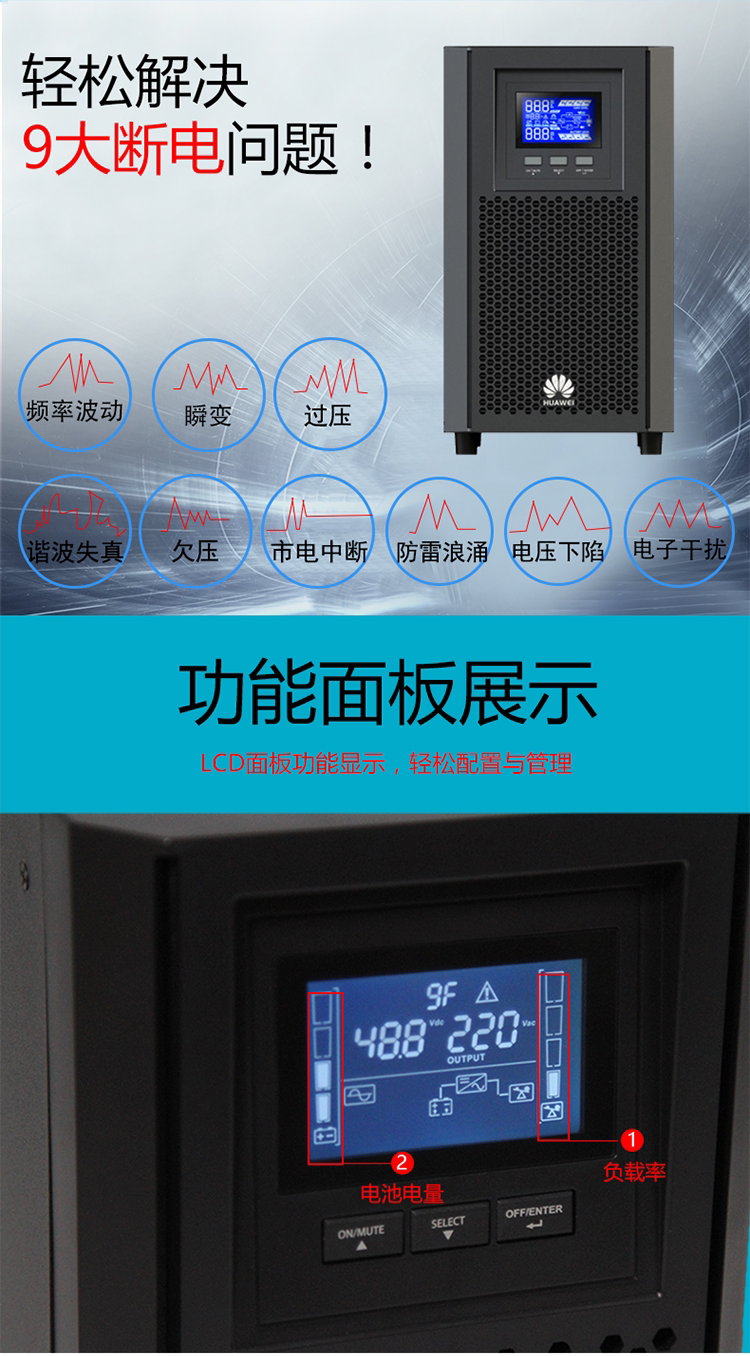

友好人机界面

用户可轻松获取UPS状态信息，包括工作模式等。

用户可通过LCD实时查询电池容量与负载容量。

故障状态清楚显示，提升问题解决速度。

管理轻松智能

智能风扇可根据负载状况自动调整转速，减少耗电，降低噪音。

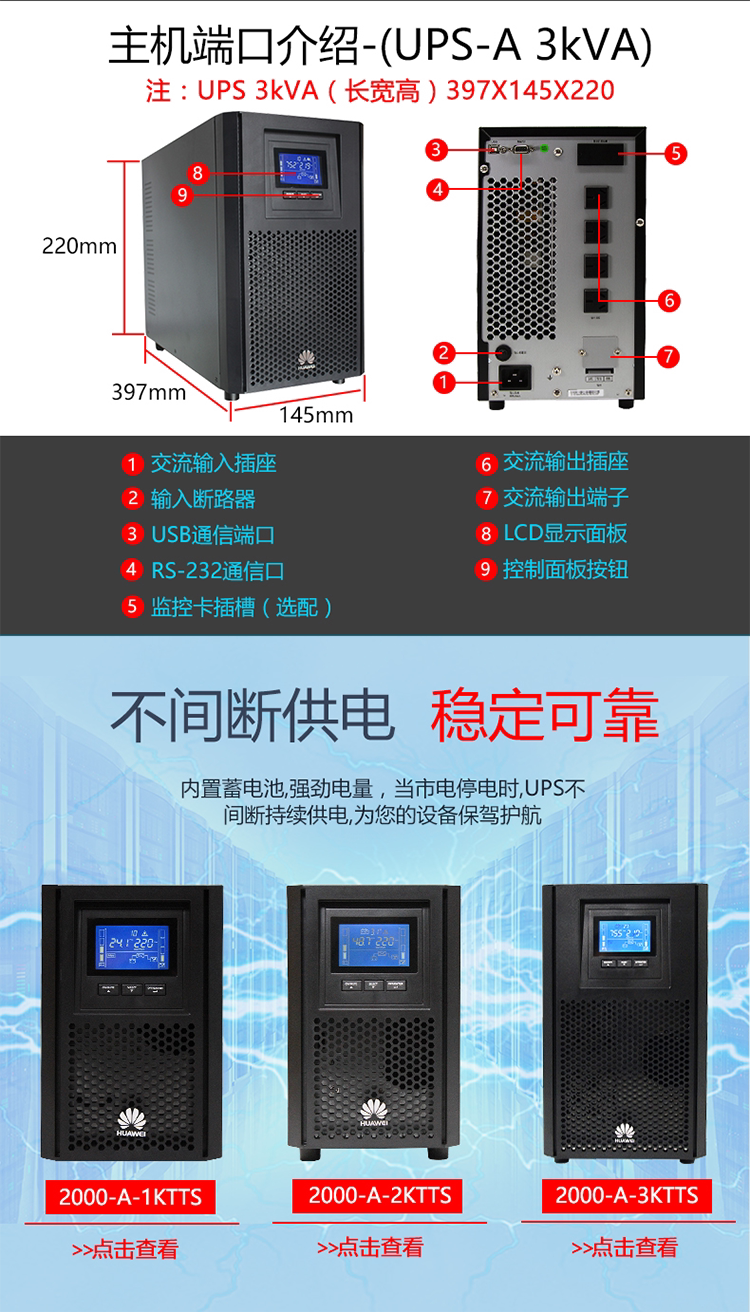

标配RS-232及USB通讯接口，方便用户对UPS进行的通讯管理。

提供干接点可实现远程关机功能，使用户操作更加方便。

配合不同的监控卡，可满足并实现用户多样的管理功能
