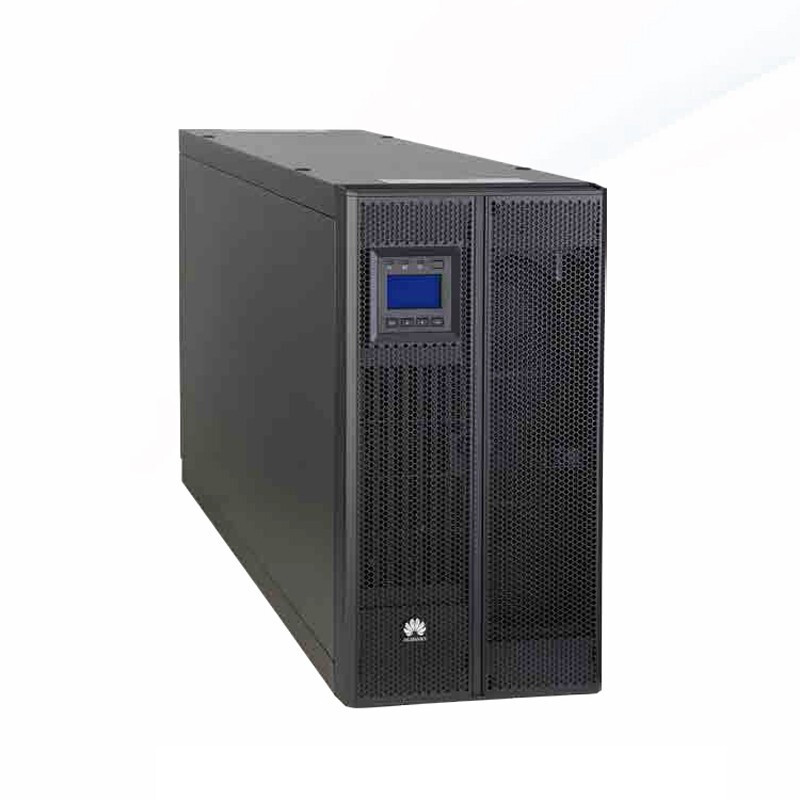

华为UPS5000-A-40KTTL

华为UPS不间断电源 UPS5000-A-40KTTL 40KVA/40000W需外接电池，华为UPS电源UPS5000-A-40KTTL 40KVA/40KW机房稳压后备长机40K，华为UPS不间断电源5000-A-40KTTL机房基站服务器备用40KVA/40KW，华为UPS5000-A-40KTTL不间断电源40KVA/40KW在线式三进三出 稳压，华为UPS5000-A-40KTTL不间断电源40KVA负载36KW高频在线外接电池，华为UPS不间断电源40KVA 在线式UPS电源5000-A-40KTTL 三进三出.

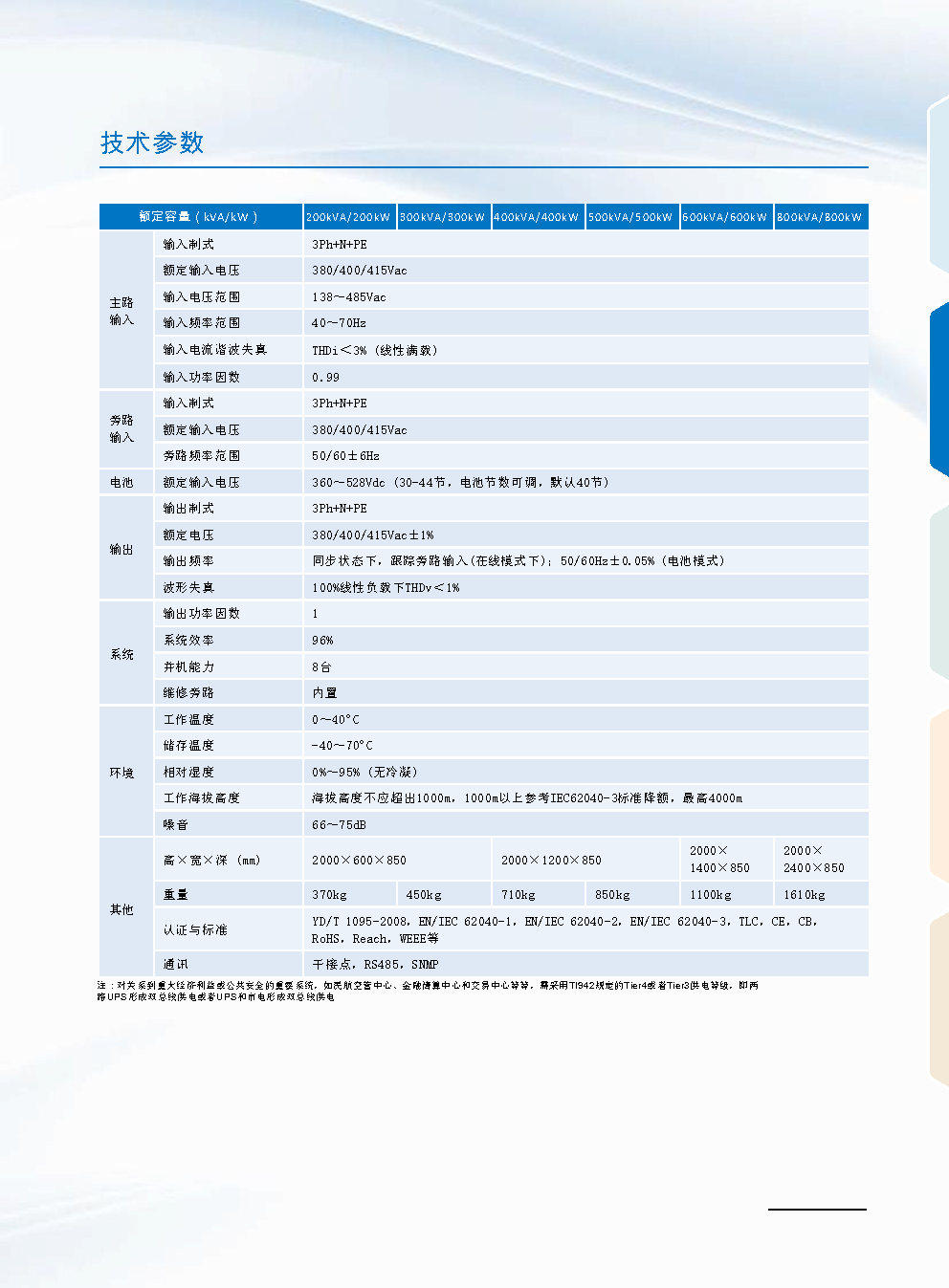

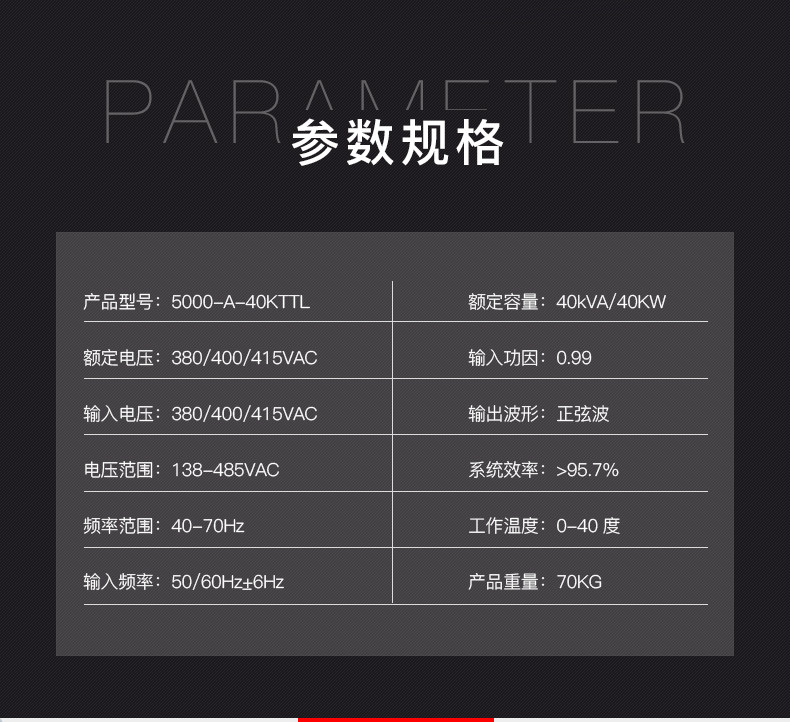

基本参数

额定电压AC 380/400/415V

额定频率50/60Hz

输入输出参数

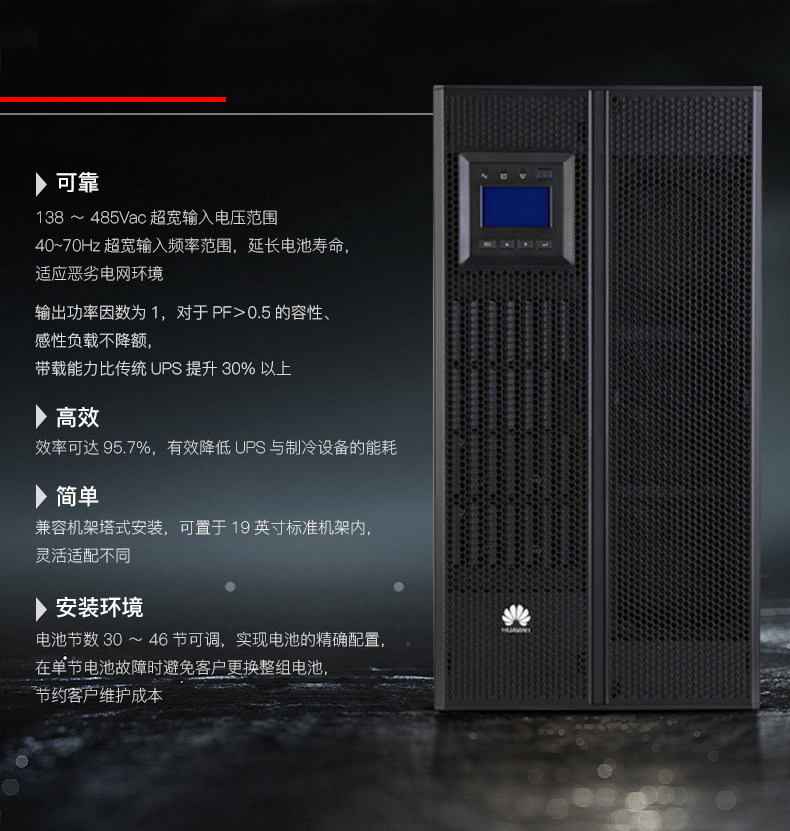

输入电压范围AC 138-485V

输入频率范围40-70Hz

输入功因0.99

输出电压范围AC 380/400/415（±1%）V

输出功因1

其它输出参数效率：95.7%

通信和管理

过载能力110%负载60分钟后转旁路，125%负载10分钟后转旁路，150%负载1分钟后转旁路）

电池和运行时间

电压电流DC 384V

其它参数

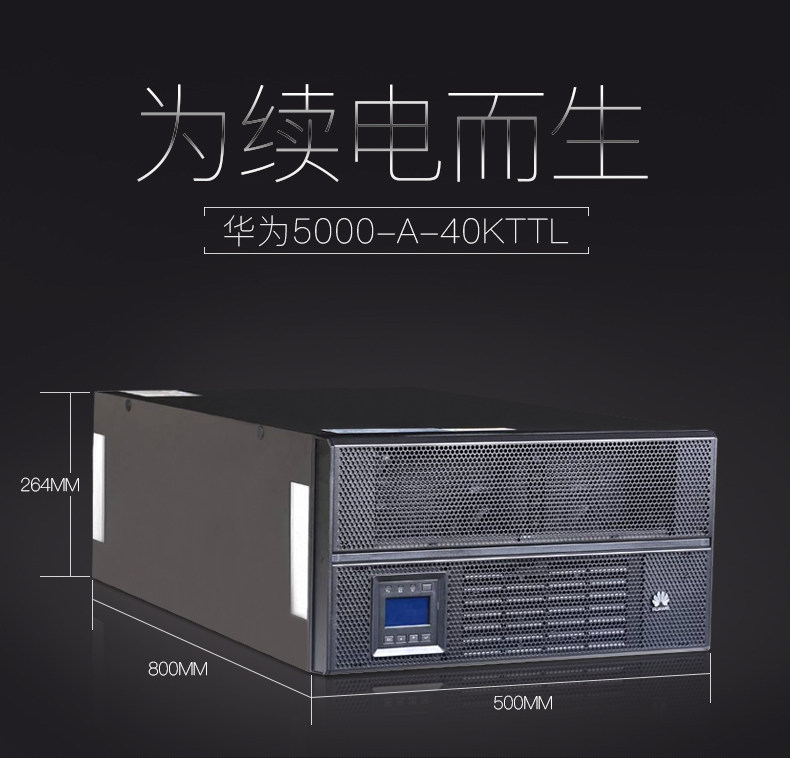

外观尺寸500×264×800mm

产品重量70kg

ups电源的主要功能性：高可靠性不间断供电，保证动力的连续性（0ms）

电网稳定、净化功能，高质量供电，绿色电源

电池管理功能，延长电池使用寿命

只能监控功能，解决UPS运维问题

ups电源蓄电池组的选择：

免维护铅酸蓄电池

主要参数 电压：12V、6V、2V

单格电池电压为2V，12V电池由6个单格电池构成

有市电时UPS电源输出正常，而无市电时蜂鸣器长鸣，无输出

故障分析：从现象判断为蓄电池和逆变器部分故障，可按以下程序检查：

1、检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。

2、若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。

3、若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。

4、若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，若有则查明保护原因；

5、若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。

主要应用场景描述 ：

*个人电脑，网络设备及娱乐设备 PC、家用路由器、 家用影音、娱乐系统等

*办公及商务设备 办公电脑、POS机等设备

*嵌入式应用 ATM柜员机、广告机等设备

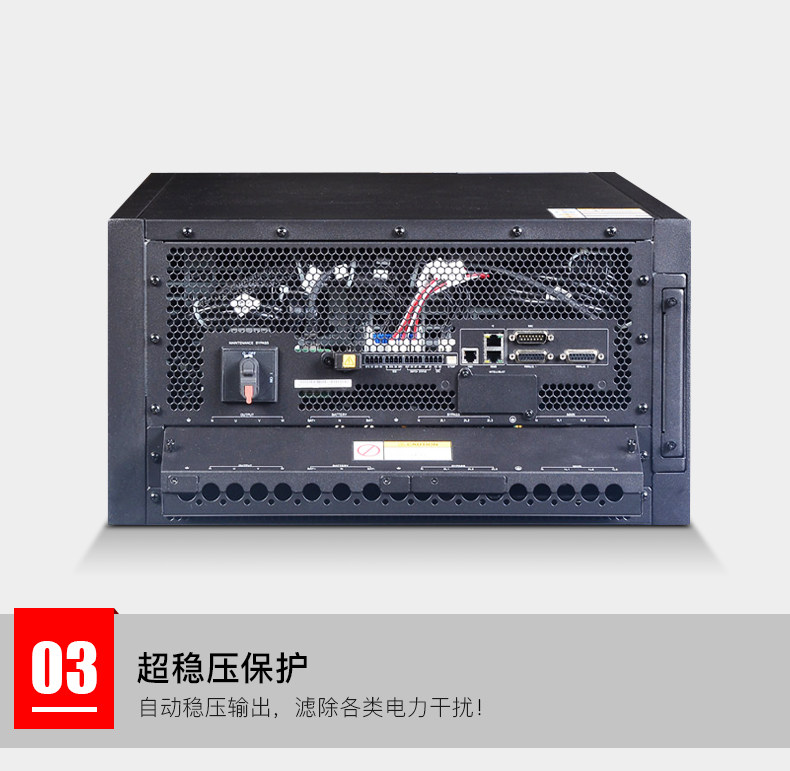

1. 自动稳压，浪涌保护

·内置稳压器，通过先进的MCU 实时侦测输入电压，即时调节输出电

压，输出稳如泰山

·内置浪涌保护装置，吸收市电尖峰浪涌，确保UPS 本身和负载安全

2. 超宽输入范围，适应中国电力环境

·超宽电压/ 频率输入范围，适合各种地区使用

·可搭配发电机使用，轻松应对恶劣电力环境

3. 智能设计，安全有保障

·内置高品质强劲蓄电池，始终监测电池电压状态并采取有效保护

4. 有效延长电池及 UPS 整机寿命

·全方位智能自检，提升系统可靠性和安全性

·支持自动重启功能和冷启动，方便无人值守情况下的电源管理和

■先进的工作模式

· 双变换在线式设计，使UPS的输出为频率跟踪、锁相稳压、滤除杂讯、不受电网波动干扰的纯净正弦波电源，为负载提供更全面保护。

· 输出零转换时间，满足精密设备对电源的高标准要求。

· 采用输入功率因数校正（PFC）技术，输入功因高于0.99，提高电能利用率，极大消除UPS对市电电网的谐波污染，降低UPS运行成本。

■DSP全数字化控制

· 采用数字化控制，各项性能指标优异，避免模拟器件失效带来的风险，使控制系统更加稳定可靠。

■经济运行模式（ECO）功能

· 当输入市电在固定范围内时，直接由输入市电向负载提供能量，逆变处于等待状态；当输入市电异常时，立即转为逆变供电。ECO运行模式可高效节能，降低用户使用成本。

■优化电池组功能设计

·通过创新性的优化电池组功能设计，无论是标准机型还是长延时机型，在满足同样后备时间条件下均比传统设计方案更节约电池用量。

■环境适应性强

· 宽广的电压范围，避免电网电压变化大时频繁地切换至电池供电，适应于电力环境恶劣的地区。

· 宽输入频率范围，保证接入各种燃油发电机均可稳定工作，满足用户对油机使用的要求。

可靠的保护功能

· 具有开机自诊断功能，可及时发现UPS的隐性故障，防患于未然。

· 具有输入过欠压保护，输出过流、过载、短路保护，PFC及逆变器过热保护，电池过充及欠压预警保护等多种保护，保证系统运行的稳定性和可靠性。

· 具有自动旁路功能，当输出过载或故障时，可无间断地转到旁路工作状态由市电继续向负载供电。

· 具有直流启动功能，可在无市电的状态下直接启动UPS，满足用户的应急需求。

■丰富选件，智能管理

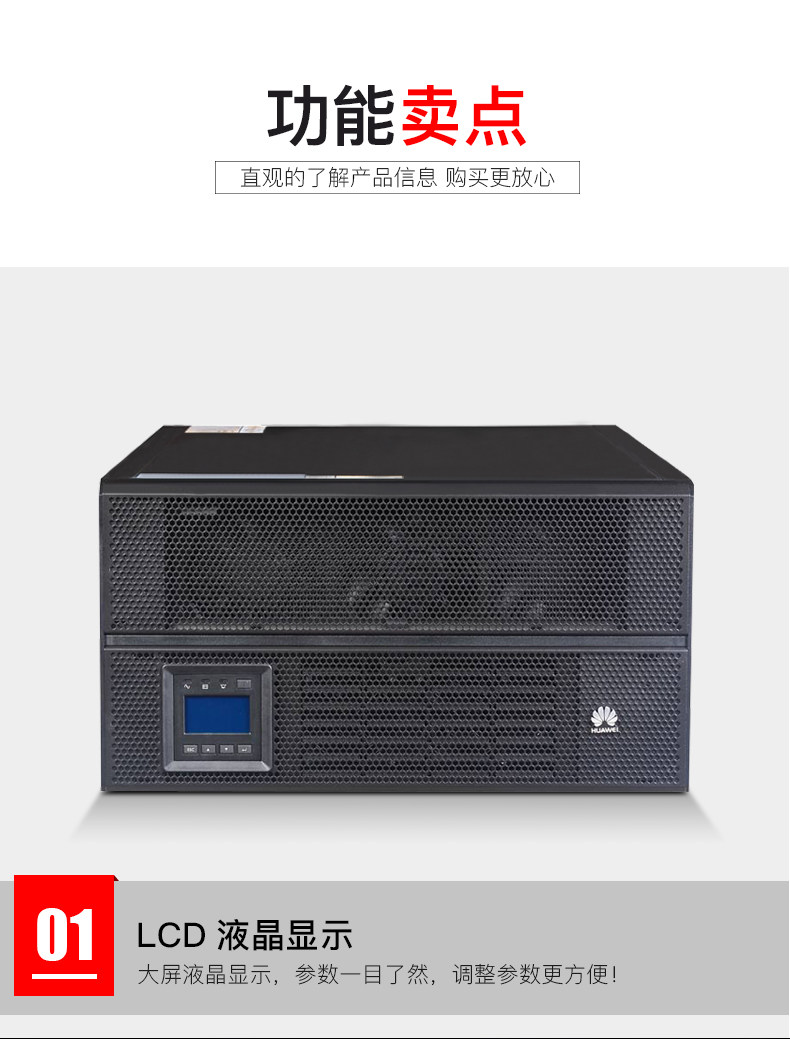

· 中文LCD液晶界面可显示负载量、电池容量、输入输出参数及故障信息，方便用户运维管理。

· RS232本地监控。UPS标配RS232接口，通过附送的监控软件，可以方便地进行本地监控。

· 光耦干接点。通过DB9干接点接口可以将UPS的主要的异常信息通过干接点引出，干接点信号通过光耦隔离，用户可以方便地利用这些信号控制一些强、弱电设备。

· SNMP卡/集中监控卡（选配件）。通过选配SNMP卡可以将UPS接入以太网实现远程监控。集中监控卡可实现多机同时监控，记录各机发生的事件及告警。SNMP卡/集中监控卡为金手指板卡结构，用户可以分期投资，需要时再购买。

·告警继电器卡（选配件）。多达6路的告警继电器输出，提供了大容量的接口，方便用户连接扩展的告警设备。
