华为ETP48400-C9A7

产品说明

ETP48300-C9A7是华为48V400中大型容量嵌入式电源,华为通信开关电源高效节能，质量在业界内稳占鳌头


电源插框ETP48400-C9A7华为嵌入式电源详细介绍

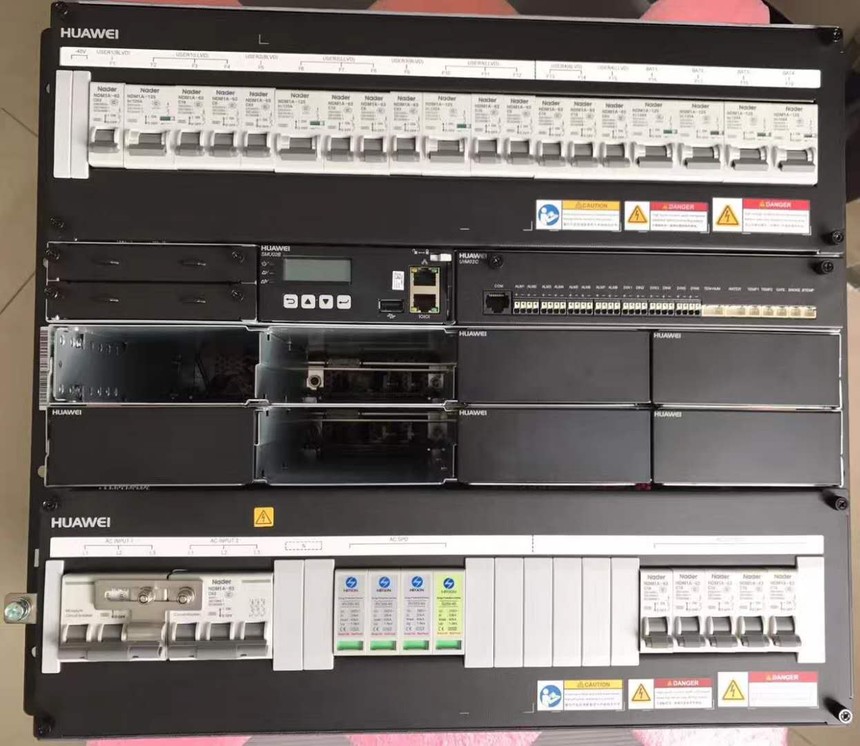

图3-6 ETP48400-C9A7外观介绍

插框出厂时，RTN+母排已与插框PE短接。

图3-7 直流配电单元

（1）用户1直流输出空开	（2）用户2直流输出空开	（3）用户3直流输出空开
（4）用户4直流输出空开	（5）电池空开	（6）电池强制上电开关（盖板后）

图3-8 交流配电单元

（1）市电1输入空开	（2）油机或市电2输入空开	（3）交流防雷器
（4）交流输出空开及N线端子

表3-4 配电规格

项目	配电规格
输入制式	220/380V AC三相四线
交流配电	交流输入：2路63A/4P空开，手动切换机械互锁交流输出：5路16A/1P空开，4路10A/1P空开
直流配电	用户1直流输出空开： LLVD1：1路125A/1P，1路16A/1P，1路6A/1P BLVD1：1路25A/1P 用户2直流输出空开： LLVD2：1路125A/1P，1路16A/1P，1路6A/1P BLVD2：1路25A/1P 用户3直流输出空开： LLVD3：1路125A/1P，1路16A/1P，1路6A/1P BLVD3：1路25A/1P 用户4直流输出空开： LLVD4：1路63A/1P BLVD4：2路10A/1P
电池支路	4路125A/1P空开
