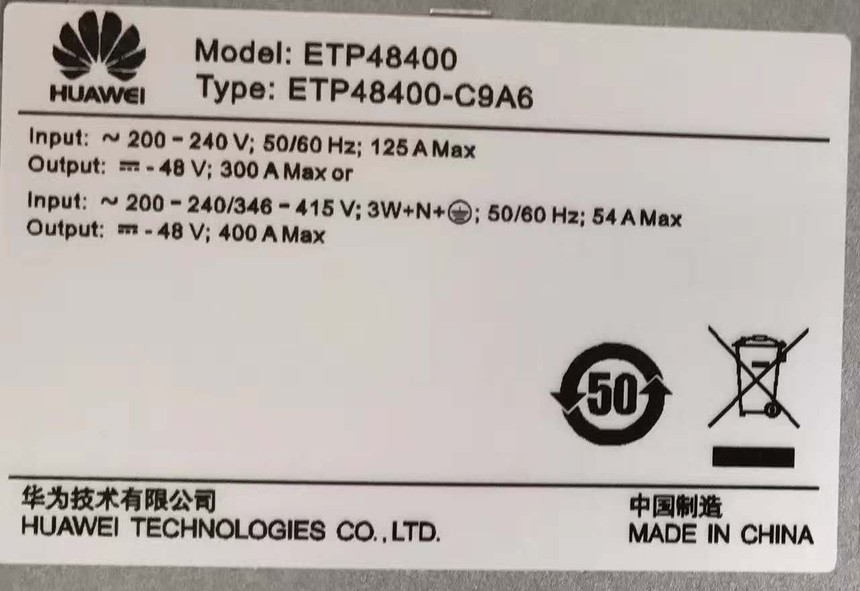

ETP48400-C9A6华为嵌入式电源支持入交流220V、380V交流输入,15路-48V直流输出,大输出功率20000W,可配置48V/50A标效和高效整流模块,各功能单元采用标准化尺寸设计,高度仅9U,支持标准19英寸机架或嵌入式机柜安装等多种安装方式。系统具备智能电池管理、远程监控等功能RS485/232

电源插框ETP48400-C9A6

外观介绍

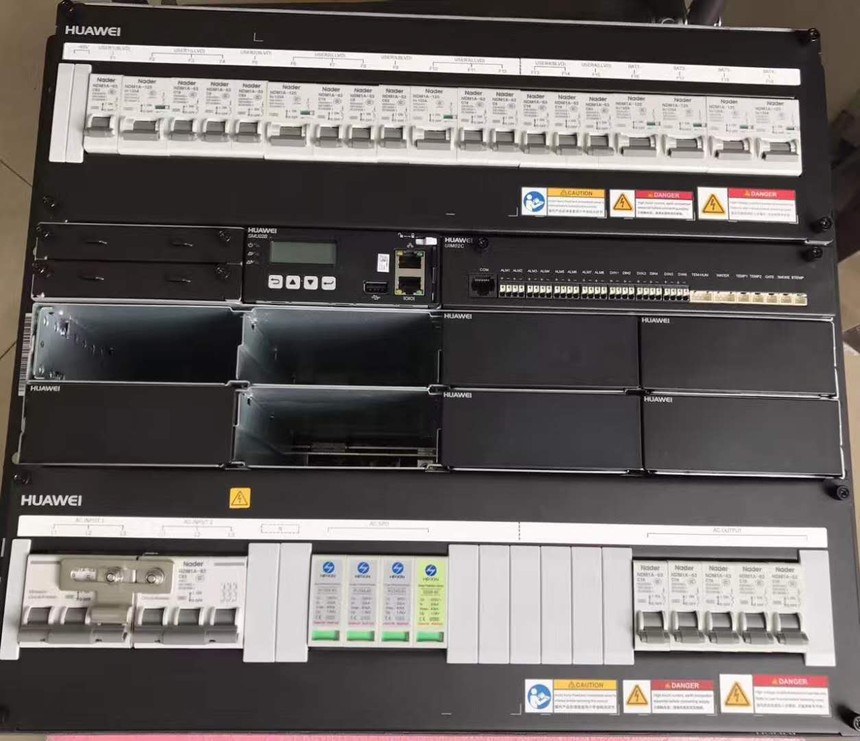

图3-1 ETP48400-C9A6外观介绍

（1）直流配电单元	（2）通信扩展模块安装空间	（3）整流模块安装空间
（4）接地螺丝	（5）SMU02B	（6）UIM02C
（7）交流配电单元

配电单元

图3-2 ETP48400-C9A6直流配电单元

（1）直流输出接线端子	（2）用户1直流输出空开	（3）用户2直流输出空开
（4）用户3直流输出空开	（5）用户4直流输出空开	（6）电池空开
（7）电池强制上电开关（盖板后）

图3-3 ETP48400-C9A6交流配电单元

（1）市电1输入空开	（2）油机或市电2输入空开	（3）交流输入N接线端子
（4）交流防雷器	（5）交流输出空开	（6）交流输出N线端子

表3-1 配电规格

项目	配电规格
输入制式	220/380V AC三相兼容220V AC单相
交流配电	交流输入：2路63A/3P空开，手动切换机械互锁 交流输出：5路16A/1P空开
直流配电	2路UT-6直流输出接线端子 用户1直流输出空开： LLVD1：1路125A/1P，1路16A/1P，1路6A/1P BLVD1：1路63A/1P 用户2直流输出空开： LLVD2：1路125A/1P，1路16A/1P，1路6A/1P BLVD2：1路63A/1P 用户3直流输出空开： LLVD3：1路125A/1P，1路16A/1P，1路6A/1P BLVD3：1路63A/1P 用户4直流输出空开： LLVD4：1路63A/1P BLVD4：2路16A/1P
电池支路	4路125A/1P空开

The etp48400-c9a6 Huawei embedded power supply supports input AC 220 V, 380 V AC input, 15-48 V DC output, high output power of 20000 W, and can be configured with 48V / 50A standard efficiency and efficient rectifier module. Each functional unit adopts standardized size design, with a height of only 9u, and supports various installation methods such as standard 19 inch rack or embedded cabinet installation. The system has intelligent battery management, remote monitoring and other functions

Etp48400-c9a6 Huawei embedded power supply supports 220V and 380V AC input, 15-48v DC output, high output power 20000w, and can be configured with 48V / 50A standard efficiency and high-efficiency rectifier modules. Each functional unit adopts standardized size design, with a height of only 9u, and supports various installation methods such as standard 19 inch rack or embedded cabinet installation. The system has intelligent battery management, remote monitoring and other functions RS485 / 232
