TP48200A-HX15A1
产品说明

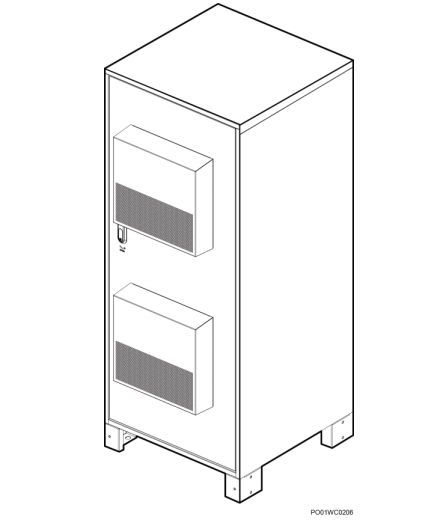

华为室外一体化机柜TP48200A-HX15A1

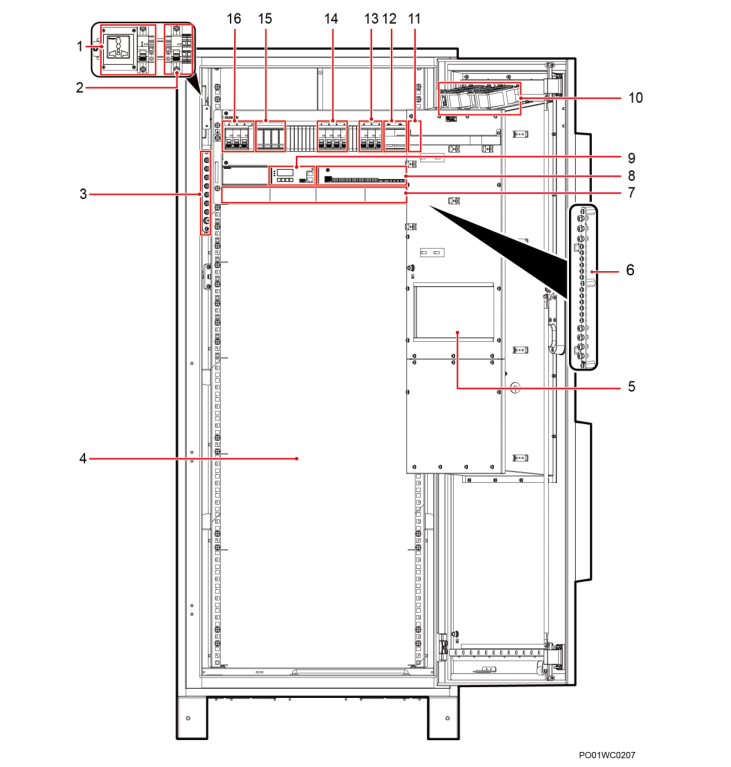

TP48200A-HX15A1华为 内部结构如图
（1）维护插座及保护空开 （2）交流输出空开及端子 （3）接地排 （4）用户设备安装空间 （5）热交换芯 （6）RTN+母排 （7）整流模块安装空间 （8）用户接口模块 （UIM02C） （9）监控模块 （SMU02B） （10）内循环风扇 （11）电池强制上电开关 （在盖板后面） （12）电池支路空开 （13）重要负载支路空开 （14）次要负载支路空开 （15）交流防雷器 （16）交流输入空开及端子 系统配置： 交流输入：220/380V AC 三 相四线兼容 220V AC 单相 交流输入空 开：1× 63A/3P 交流输出空 开：1× 16A/1P，1 路维护插座 （16A 保护空 开） 整流模块 最大可配置 4 个 R4850G6 或 R4850N2 监控模块 用户接口 模块 UIM02C 散热文库系统 设备舱：热 交换 电池舱：与 设备舱共温 控 下电： BLVD：2× 16A/1P，1× 10A/1P LLVD：2× 63A/1P，2× 32A/1P 电池支路：2 ×125A/1P 用户空间 25U 电池 最大可支持 1 组 12v100AH 电池 传感器 必配：1 个电池温度传感器、1 个设备舱温度传感器、1 个门磁传感器 选配：1 个烟雾传感器、1 个温湿度传感器、1 个水浸传感器 照明灯 选配 加热器 TEC 自带加热功 能 TEC 自带加热功 能 无 无 防雷器 交流防雷： 标称雷击放 电电流 20kA，最大 雷击放电电 流 40kA， 8/20μs 直流防雷： 差摸 10kA， 共模 20kA， 8/20μs 交流防雷： 标称雷击放 电电流 30kA，最大 雷击放电电 流 60kA， 8/20μs 直流防雷： 差摸 10kA， 共模 20kA， 8/20μs 交流防雷： 标称雷击放 电电流 20kA，最大 雷击放电电 流 40kA， 8/20μs 直流防雷： 共模 20kA， 8/20μs 最大输出 功率 12kW 整流模块 整流模块将输入的交流电转换成稳定的直流电。 图 整流模块外观

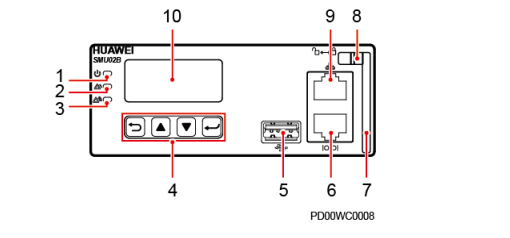

（1）运行指示灯 （2）告警指示灯 （3）故障指示灯 （4）拨销 （5）把手 监控模块 SMU02B 面板 图SMU02B 面板
（1）运行指示灯 （2）次要告警指示灯 （3）重要告警指示灯 （4）按键 （5）USB 接口（该端口支持 安全保护机制） （6）通信口 RS485/RS232 （7）把手 （8）拨销 （9）通信口 FE （10）液晶显示屏 项目 规格 交流输入 输入制式 TP48200A- HT15A6：110V AC 双火线 输入电压 85V AC～300V AC 输入频率 频率范围：45Hz～66Hz；标称频率： 50Hz/60Hz 功率因数 ≥0.99（负载≥50%） THD ≤5％（Vin=208V AC，220V AC，230V AC，50%-100% 负载） 直流输出 输出电压范围 –42V DC～–58V DC 默认输出电压 –53.5V DC 输出功率 参见整流模块输出功率，系统最大输出功率 为配置整流模块个数与单个整流模块输出功 率的乘积 稳压精度 ≤±1% 纹波和噪声 ≤200mVp-p 电话衡重杂音 ≤2mV 均流不平衡度 ＜±5%（20%～100%负载） 交流输入 保护 交流输入过压保护点 大于 300V AC 交流输入过压恢复点 电压恢复到 290V AC 系统恢复输出 交流输入欠压保护点 小于 85V AC 交流输入欠压恢复点 电压恢复到 90V AC 后系统恢复输出 直流输出 保护 直流输出过压保护点 范围为–58.5V DC～–60.5V DC 1. 内部故障过压时，模块锁死； 2. 外部电压达到–63V 以上，且持续 500ms 以上，模块锁死。 交流防雷 TP48200A-HD15A6 & HD15A8 & HT15A5 & DX15A1 & HX15A1： 标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs TP48200A-HD15A7 & HD15A9 & HT15A6：标称雷击放电电流 30kA，最大雷击放电电流 60kA，8/20μs 直流防雷 差模 10kA，共模 20kA，8/20μs 安规设计 满足标准 IEC/EN60950-1、IEC/EN60950-22 MTBF 20 万小时（25℃） 类环境：指不受控环境，即温湿度不受控的房间内或一般的室外环境，包括只有简单遮蔽，如遮阳棚，湿度偶然会达到100％的情况。 C类环境：指海洋上环境，或者污染源附近的陆地室外和只有简单遮蔽的环境。污染源附近是指距离盐水（如海洋、盐水湖）3.7公里，距离冶炼厂、煤矿、热电厂等重污染源3公里，距离化工、橡胶、电镀等中等污染源2公里，距离食品、皮革、采暖锅炉等轻污染源1公里。 三丶安装步骤与维护 安装地点应符合以下要求： • 机柜选址不宜在温度高、有灰尘、有有害气体、易燃、易爆、易受电磁干扰（大型雷达站、发 射电台、变电站）及电压不稳的环境中，应尽量避开经常有大震动的地方，如火车轨道旁边。 • 机柜安装点不要靠近污染源、海边、高速公路，距离要求＞500m 。 机柜避免安装在易腐蚀的地 区，如化工厂的下风方向、加油站、排污沟、 毛皮厂。 • 安装点不要靠近树或者其它植物，减少杂物堵塞进风口的可能性，影响设备正常工作。 • 在容易积雪的安装点，建议适当提高安装地基，防止影响机柜门开启。 • 在容易积水的安装点，建议适当提高安装地基，防止机柜底部进水。 • 为了避免机柜的噪音影响住户，建议安装点与住户之间的距离＞10m，并且不影响住户。 • 在进行工程设计时，应根据通信网络规划和通信设备的技术要求，综合考虑水文、地质、地震、 电力、交通等因素，选择符合通信设备工程环境设计要求的地址。 机柜外部的环境符合以下要求： • 温度： -33℃～+50℃ 或-33℃～ +45℃+太阳辐射 • 相对湿度：8%～100% • 绝对湿度：0.03g/m3～30g/m3 • 温度变化率：≤0.5℃/min • 气压：70kPa～106kPa • 太阳辐射：≤1120W/m2 • 风速：≤45m/s 安装蓄电池时必须严格按照相关的操作说明进行，金属安装工具（如扳手）必须用绝缘胶带 包裹，任何短路对人员和设备都会造成严重后果。 • 布放蓄电池电源线前，请确保蓄电池开关处于“OFF”状态。 • 确保单只蓄电池、蓄电池之间以及蓄电池与电源系统之间的连接和极性正确。 • 若蓄电池舱加热盒在蓄电池后安装，安装前，需要将蓄电池的前端往右靠，安装好加热盒后 恢复蓄电池间距为10mm左右。 • 蓄电池安装完成以后，在软件调测时一定要配置蓄电池参数，否则会影响蓄电池寿命。 四丶 标本要求 易扩展-弹性设计，支持空间上的扩展，以满足业务拓展需求，可通过顶部增 加Topbox或侧面并柜实现业务配置扩展、延长备电时间。 易演进-支持铜配、光铜混配和纯光配，轻松满足未来网络演进要求。 高可靠性-机柜IP55密闭设计，有效隔离外部有害灰尘和气体腐蚀；40KA 防雷，户外应用更加安全。 全智能-支持通过环境监控单元和U2000，实现对机柜及内部部件的监控；支持 远程管理电子门锁，提升站点安全性、减少站点维护成本。 灵活取电-机柜可支持远程供电和AC供电(预留油机接口)，站点可灵活取电。 一站式交付-机柜集成主设备、电源、MDF、ODF、监控系统等部件一站式发货， 现场无需二次集成，快速安装部署。 锂电池备电-可支持机械防盗和软件防盗，锂电池的寿命是普通铅酸蓄电池的2～3 锂电池备电倍。 |
