​TP48200A-HX09A6

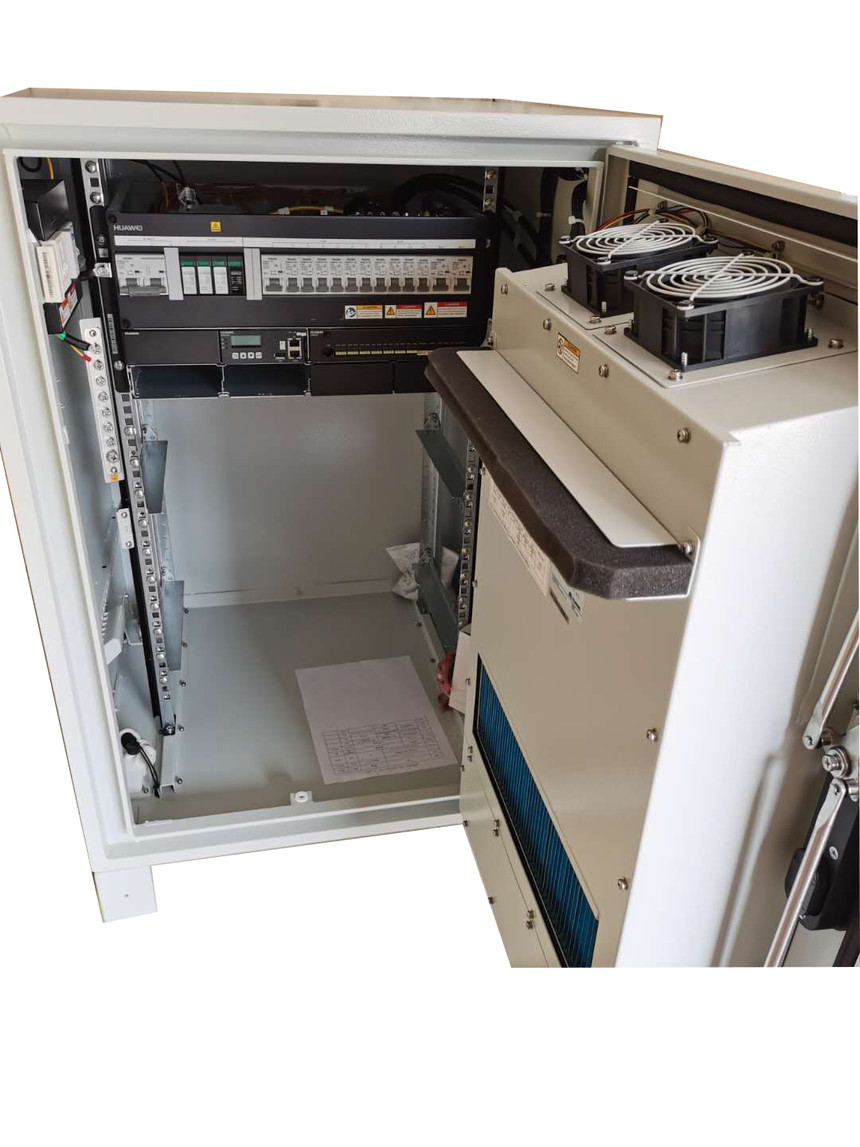

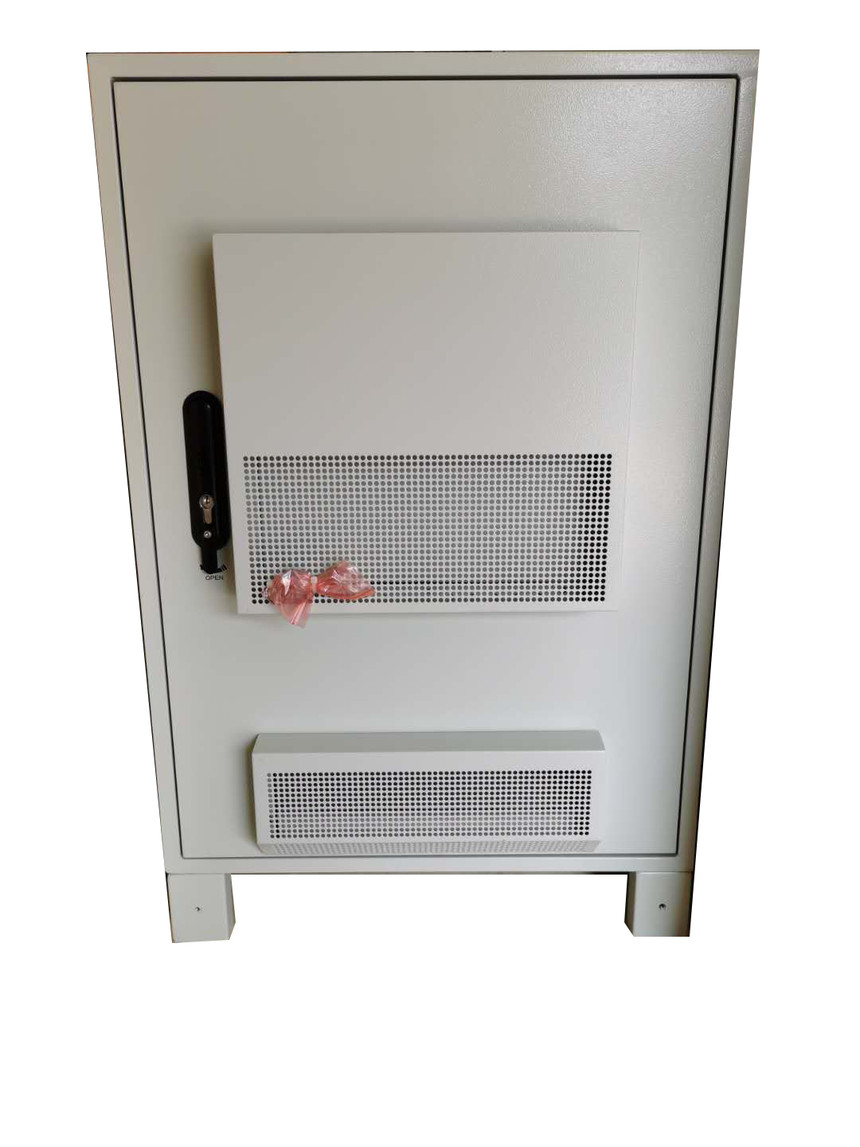

TP48200A-HX09A6 是华为生产的一款热交换室外电源柜48v200A

最大配置4个50A模块,功率12000w 机柜尺寸：650宽x650深x1000高 单位 mm

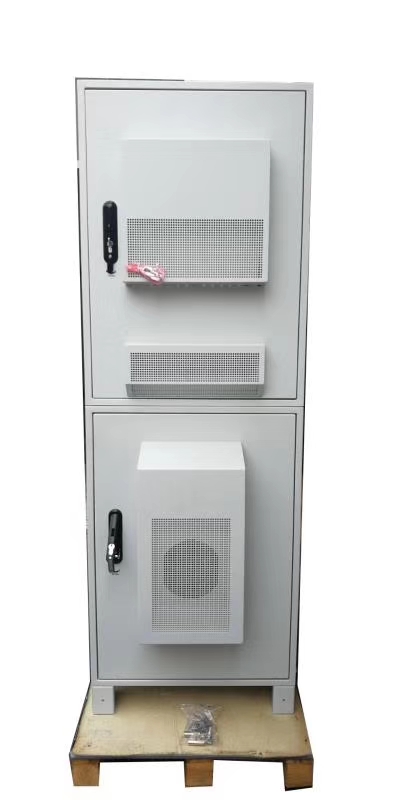

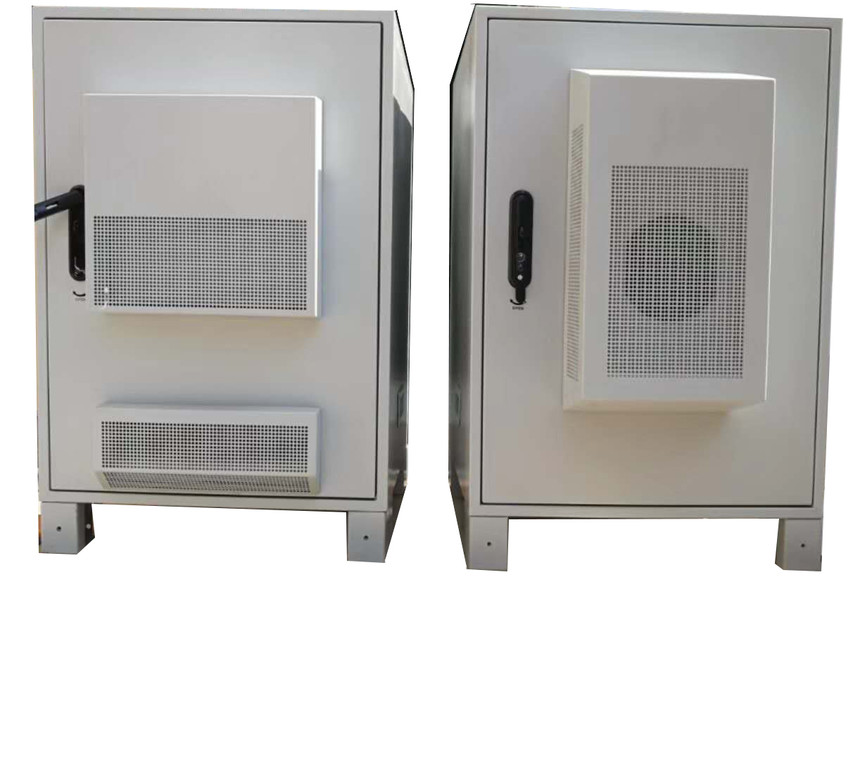

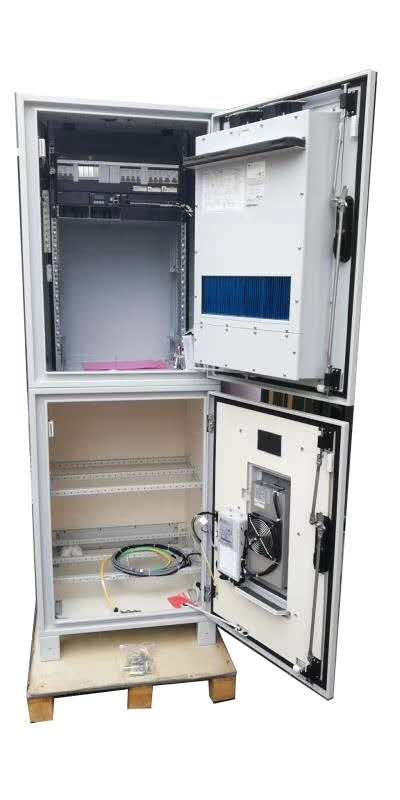

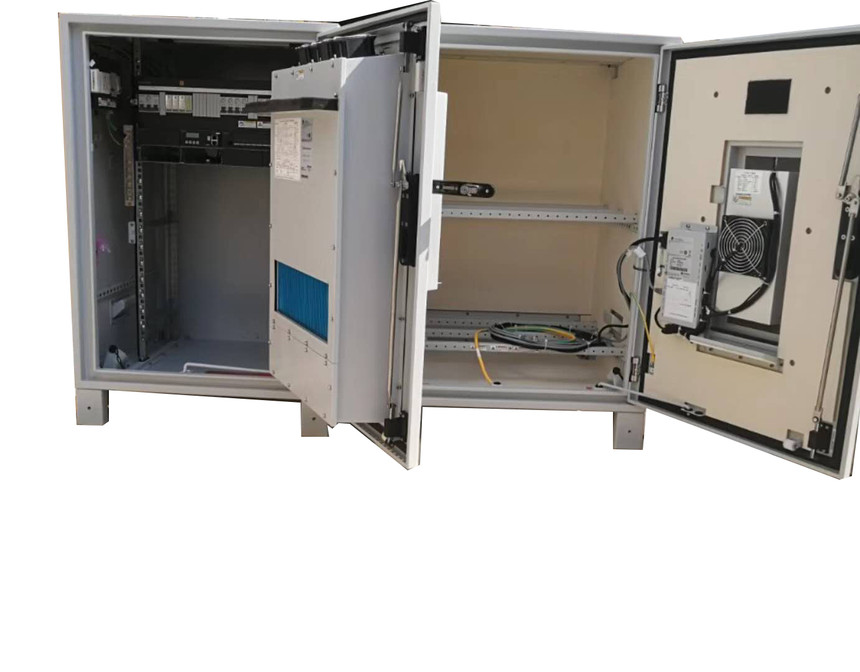

TP48200A-HX09A6配套电池柜可组成上下连体柜，也可以并柜使用（AB双柜）

系统特点  交流输入电压范围宽至 85V AC～300V AC  完善的电池管理功能  完善的交、直流防雷设计  网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口  支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组 网灵活，可实现远程管理，无人值守  支持 LCD 界面显示、按键操作  支持 WEB 界面操作  支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法 语、俄语、德语、土耳其语等  支持整流模块、监控模块热插拔  整流模块功率因数值达 0.99

系统配置 TP48200A-HX09A6电源系统的配置 一个电源柜最大可 配置 2 个同型号电池柜和 1 个设备柜。 TP48200A-HX09A6

系统配置 项目 TP48200AHX09A6 交流输入 110V AC 双火线

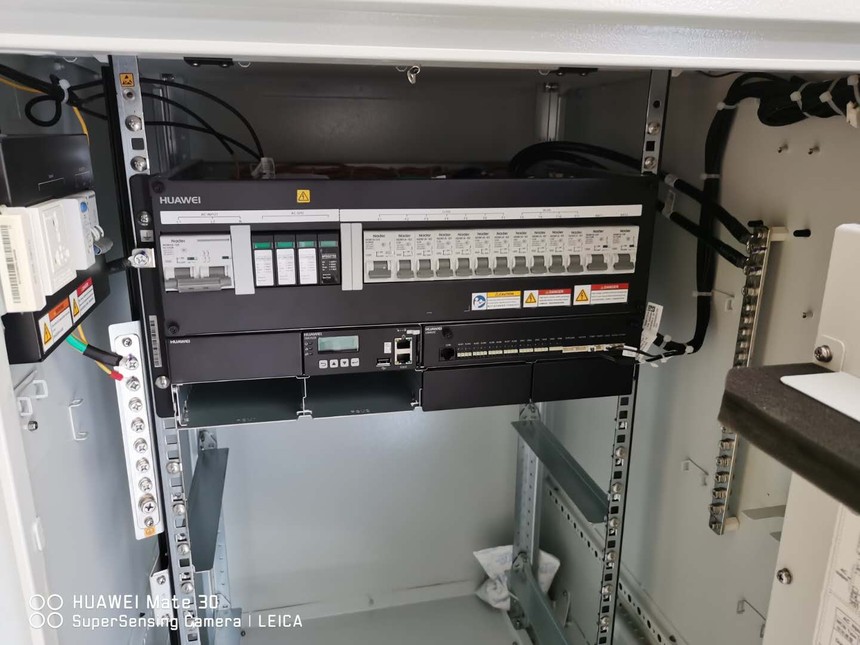

 交流配电   交流输入空 开：1× 125A/2P  交流输出空 开：1× 16A/2P，1 路 维护插座 （10A RCD 保 护）

 - 整流模块 最大可配置 4 个 R4850G6 或 R4850N2

- 监控模块 SMU02B

- 用户接口 模块 UIM02C

- 温控单元  热交换

TCUC 控制盒

直流配电  BLVD：1× 63A/1P，2× 32A/1P，1× 10A/1P（其 中 10A 开关 给电池柜的 TCUC 供 电）  LLVD：1× 80A/1P，6× 32A/1P  电池支路：2 ×125A/1P

 - 用户空间 11U

 传感器  必配：1 个设备舱温度传感器、1 个门磁传感器  选配：1 个烟雾传感器、1 个温湿度传感器、1 个水浸传感器 照明灯 选配 加热器 无 防雷器

  交流防雷： 标称雷击放 电电流 30kA，最大 雷击放电电 流 60kA， 8/20μs  直流防雷： 差摸 10kA， 共模 20kA， 8/20μs  最大输出 功率 12kW

- 适用环境 C 类
