维谛R48-1000A
产品说明

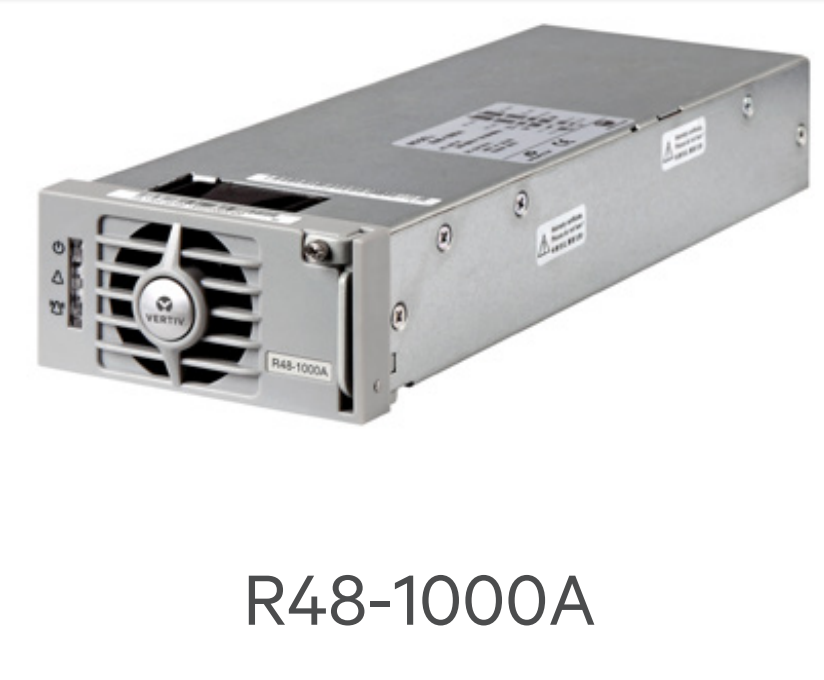

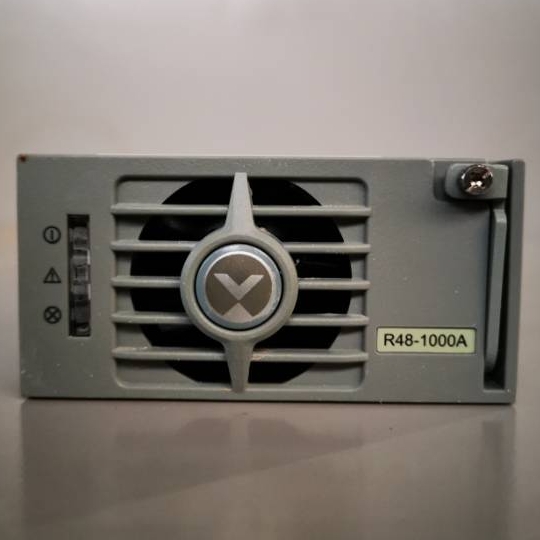

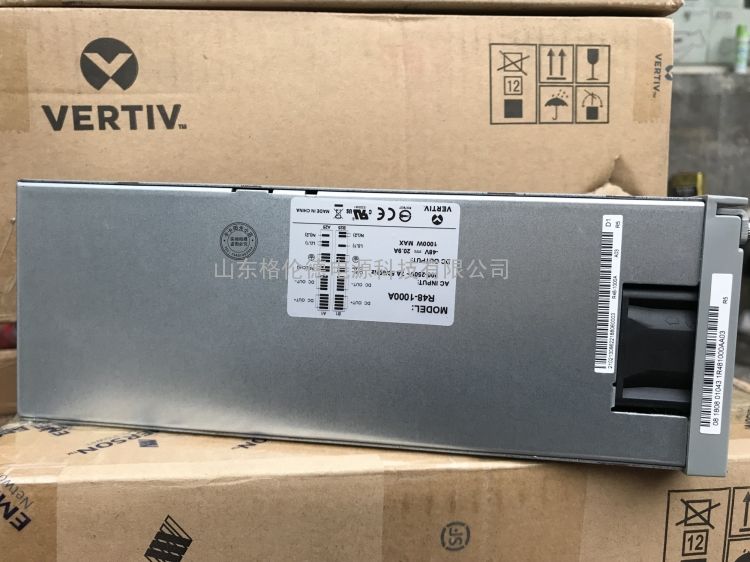

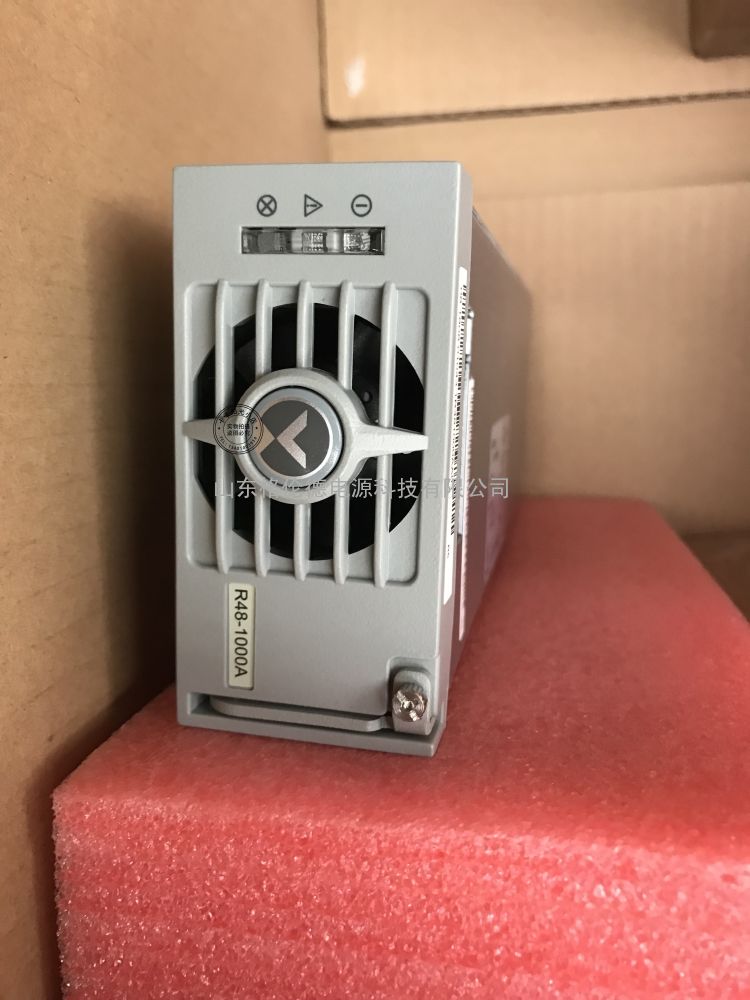

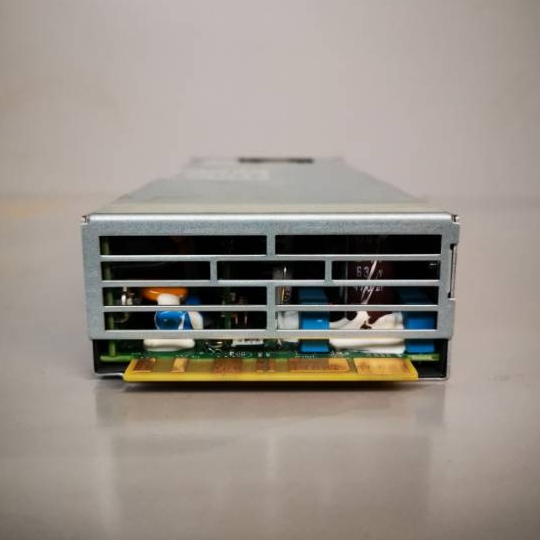

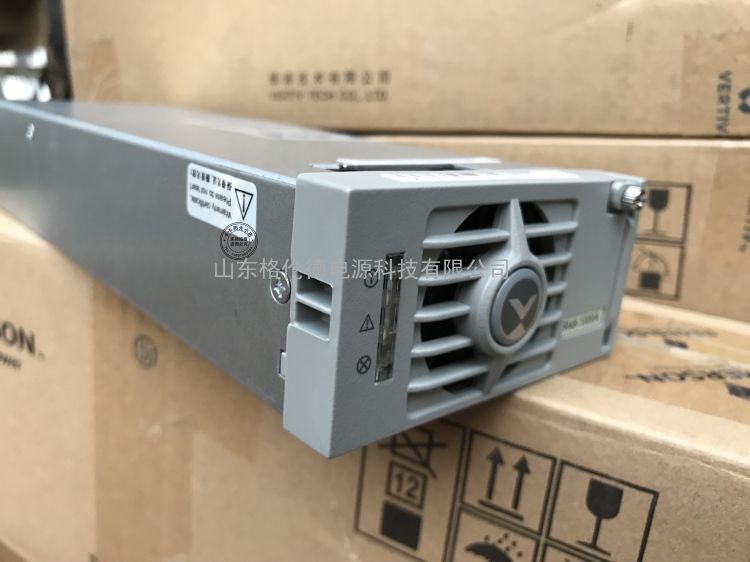

维谛R48-1000A,艾默生1000W整流模块,维谛48V20A通信电源整流模块

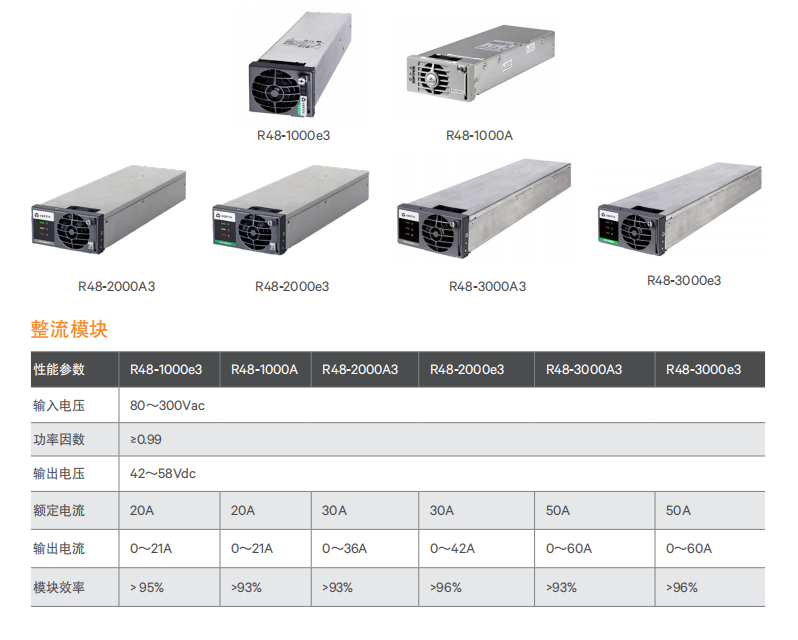

艾默生R48-1000A通信电源模块主要用在NetSure531 A31/CAA艾默生嵌入式电源系统中，作为整流功率模块之用。 2、主要技术参数： 输入电压80-300Vac 输入电压频率45-65HZ 输入功率因素≥0.99 输出电压-42至-58Vdc 输出电流0-20A 输出额定效率≥92% 尺寸41(H)×87(W)×241(D)
2、维谛艾默生R48-1000A高频开关电源模块主要功能和特点 a.热插拔：整流模块采用无损伤热插拔技术，其输出和输入都有软启动单元，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于1分钟。 b.数字化均流：整流模块采用先进的数字化均流技术，无需监控模块，模块间可以自动均流，均流不平衡度小于1.5A。 c.输入限功率控制：整流模块根据输入电压和输出电压的变化，采用先进的限功率控制方法。转换点在176V。当输入电压在176Vac～290Vac时，模块可以输出大功率；当输入电压在85Vac～176Vac时，使其在低输入电压时既保证大负载需求，又能保证模块的可靠工作
4、更换整流模块注意事项 1．检查新整流模块是否有损坏。 2．松开整流模块的把手固定螺钉。 3．按压整流模块把手，待把手弹出后抓住把手将整流模块拉出机架。此时请尽量小心，刚刚退出工作的模块外壳表面温度还很高，注意抓紧模块以免跌落损坏。 4．抓住新整流模块把手，缓慢将整流模块推进到插框，确保输入、输出插座连接良好。整流模块运行指示灯经过短时延迟后会点亮，风扇运转。 5．检查新的整流模块工作是否正常。包括：监控模块是否能识别新整流模块；是否和其他整流模块均流；当重新拔出该整流模块时，观察监控模块上是否有相应告警。若各项检验都正常，则更换上的整流模块运行正常。艾默生R48-1000A整流模块 艾默生R48-1000A 艾默生R48-1000 6．将把手推进前面板以固定该整流模块。 7．固定整流模块的把手固定螺钉。 艾默生R48-1000A整流模块 艾默生R48-1000A 艾默生R48-1000维谛 详细说明 艾默生r48-1000a，r48-1000a艾默生通信电源维缔r48-1000a 艾默生r48-1000a，r48-1000a艾默生通信电源维缔r48-1000a 艾默生r48-1000a

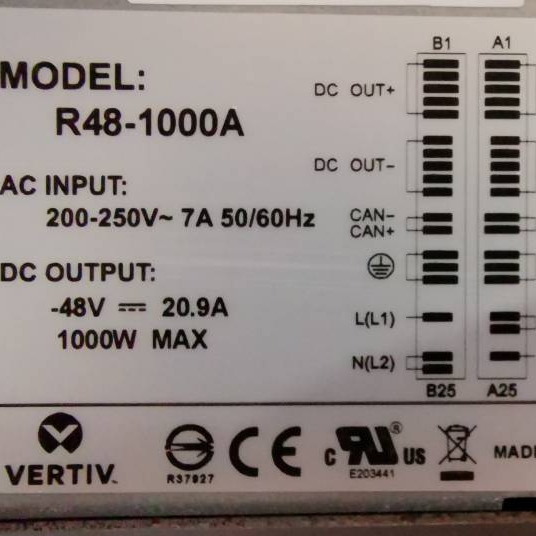

r48-1000通信电源模块主要技术参数：尺寸41(h)×87(w)×241(d)，输入电压80-300vac；输入电压频率45-65hz；输入功率因素≥0.99；输出电压-42至-58vdc；输出电流0-20a；输出额定效率≥92%；
1、r48-1000a整流模块概述 r48-1000a是一款高效率、高功率密度的数字化整流模块，实现85～300vac输入，53.5vdc额定输出的转换。具有软启动、完善的输入和输出保护、低噪音、可并联使用等优点。采用***电源监控技术，实现整流模块及负载的实时监控、通过后台调节输出电压的功能。

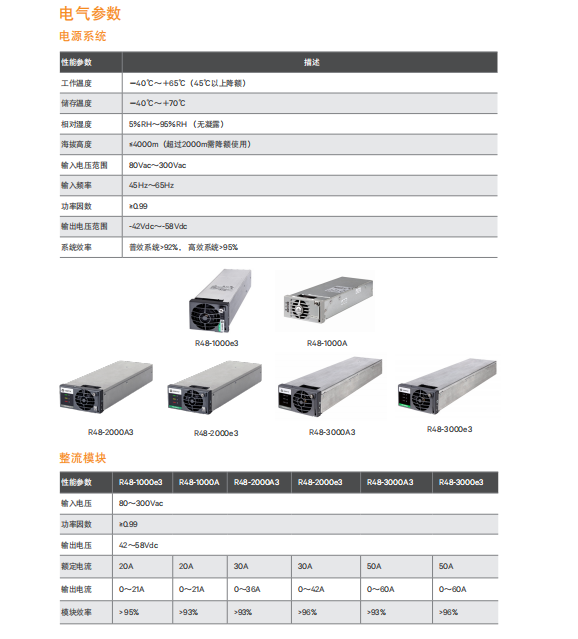

2、基本参数 工作温度－40℃～＋65℃（45℃以上降额） 储存温度－40℃～＋70℃ 相对湿度5％rh～95％rh （无凝露） 海拔高度≤4000m（超过2000m需降额使用） 输入电压范围80vac～300vac 输入频率45hz～65hz 功率因数≥0.99 输出电压范围-42vdc～-58vdc 系统效率普效系统>92%， 高效系统>95%
r48-1000通信电源模块主要应用于netsure201 c23/c46两类一体化壁挂电源系统（电源机柜≤25kg，600(h)×460(w)×280(d)，监控装一个，模块装四个，内置12v/40ah电池4只，）
；netsure211 c46系统主要技术参数为：交流配电：供电方式单相三线；输入电压85-300vac；输入空开63a/2p×1；防雷c级；直流配电：输出电压-42至-58vdc；负载总容量80a（80a@48vdc)；电池空开63a×2；输出分路50a×1、16a×4、10a×2（电池保护，空开）；内置蓄电池（1组）容量40ah@48vdc；netsure211 c23系统技术参数：系统重量≤10kg，44(h)×482.6(w)×290(d)系统配电：供电方式单相三线，电池熔丝30a×1，输出分路10a×8，20a×2，输入特性：输入电压90-290vac，输入电压频率45-65hz，输入功率因素≥0.99；输出电压-42至-548dc；输出电流0-40a；输出额定效率≥92%； 艾默生整流模块（r48-1000a） 均流特性 艾默生整流模块（r48-1000a）电流范围10％～100％额定电流，不平衡度应优于±5％的输出额定电流值。 r48-1000a电流范围50％～100％额定电流，不平衡度应优于±3％的输出额定电流值 输入限功率（45℃） 艾默生整流模块（r48-1000a）176vac～300vac输入，模块输出功率为100％额定功率，即1000w。 90vac～176vac输入，模块输出采用线性限功率 输出缓启功能 模块开机瞬间，输出电压可缓慢上升，上升时间可以设置 风扇转速 模块的风扇转速可以自动调节 艾默生整流模块（r48-1000a）过压保护方式 整流模块r48-1000a有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5vdc±0.5vdc之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56vdc～59vdc（要求比输出电压高0.5vdc以上，出厂默认值为59vdc）软件过压保护模式有两种，可以通过后台维护软件选择： 1．一次过压锁死模式当整流模块输出达到软件保护点后，整流模块关机并保持，需要人工干预方可恢复工作。 2．二次过压锁死模式整流模块软件保护后，关机5s内自动开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位 艾默生r48-1000a温度限功率 －20℃～45℃，1000w。45℃～75℃，线性降额。75℃以上，0w 以上便是艾默生整流模块（r48-1000a）产品说明 |
