维谛R48-2900U 艾默生

城市: 全国

咨询热线: 18366068668

18366068668

产品说明

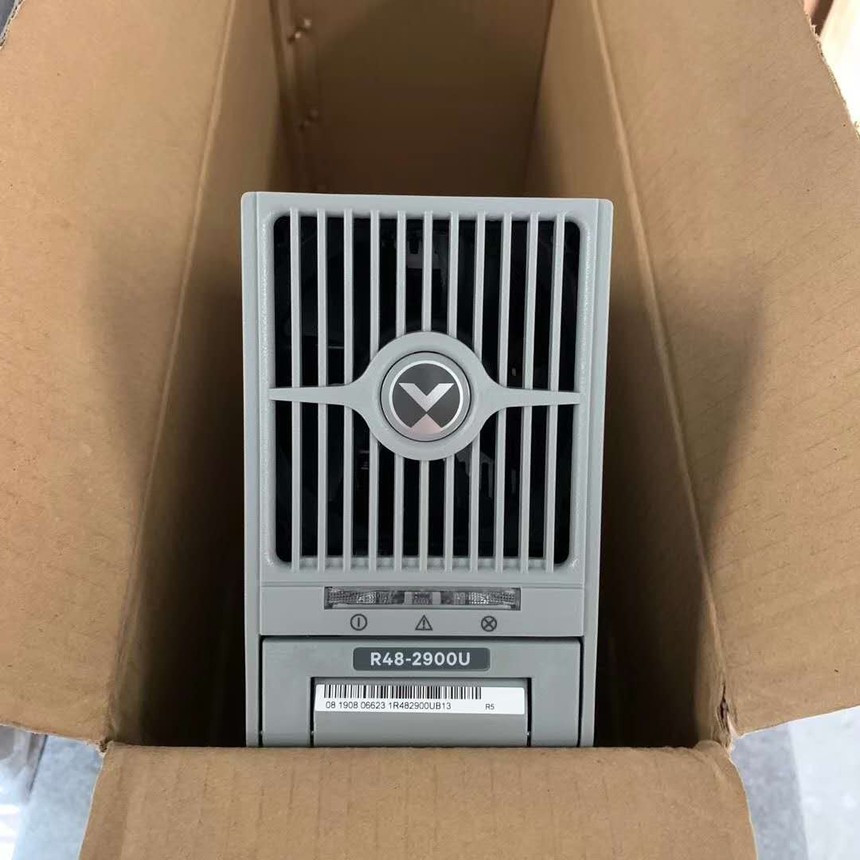

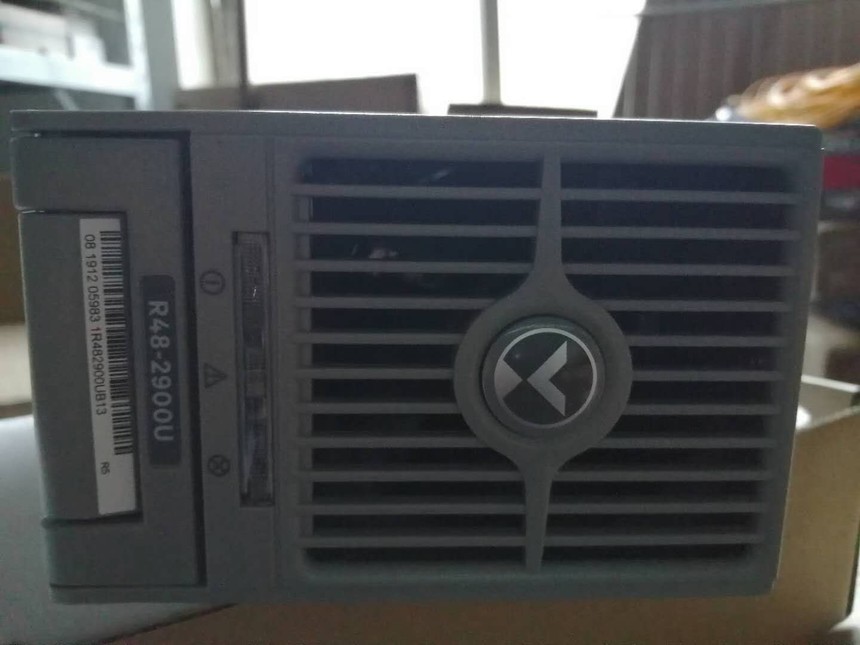

维谛R48-2900U 艾默生48V50A通信电源整流模块R48-2900U 维谛R48-2900U整流器48v2900w

详情说明

主要特点
● 采用LLC谐振软开关技术，效率大于94%；
● 内置短路保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED显示，可查询模块的电压、电流、地址及故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 自冷方式，工作时可闻噪声不高于40db；
● 内置防反接保护，支持带电热拔插。

输入额定电压 380VAC（-20%～+25%） -20%～-15%范围限功率
输出额定值 5A/230V 10A/115V
电压调节范围 198～286V 98～143V
输出限流范围 10%～105%额定电流 105%最大限流点
稳压精度 ≤0.5%
稳流精度 ≤0.5%
纹波系数 ≤0.5%
转换效率 ≥94% 额定输入、额定输出
动态响应恢复时间≤200μs，超调≤±5% 20%负载跃变到80%负载
输出短路电流 ≤40%额定输出电流
输出过压告警 / 可由模块监控模块或监控模块设置
输出过压保护 310±5VDC，不可恢复 155±3VDC，不可恢复需手动恢复
输出欠压告警 / / 由监控设置
欠压限功率 320±5VAC（恢复电压325±5VAC）半载输出
输入欠压保护 295±5VAC（恢复电压305±5VAC）交流电压正常后，
自动恢复工作
输入过压保护 490±5VAC（恢复电压470±5VAC）
过温保护 80℃±5（恢复温度：65℃±5）降温后自动恢复

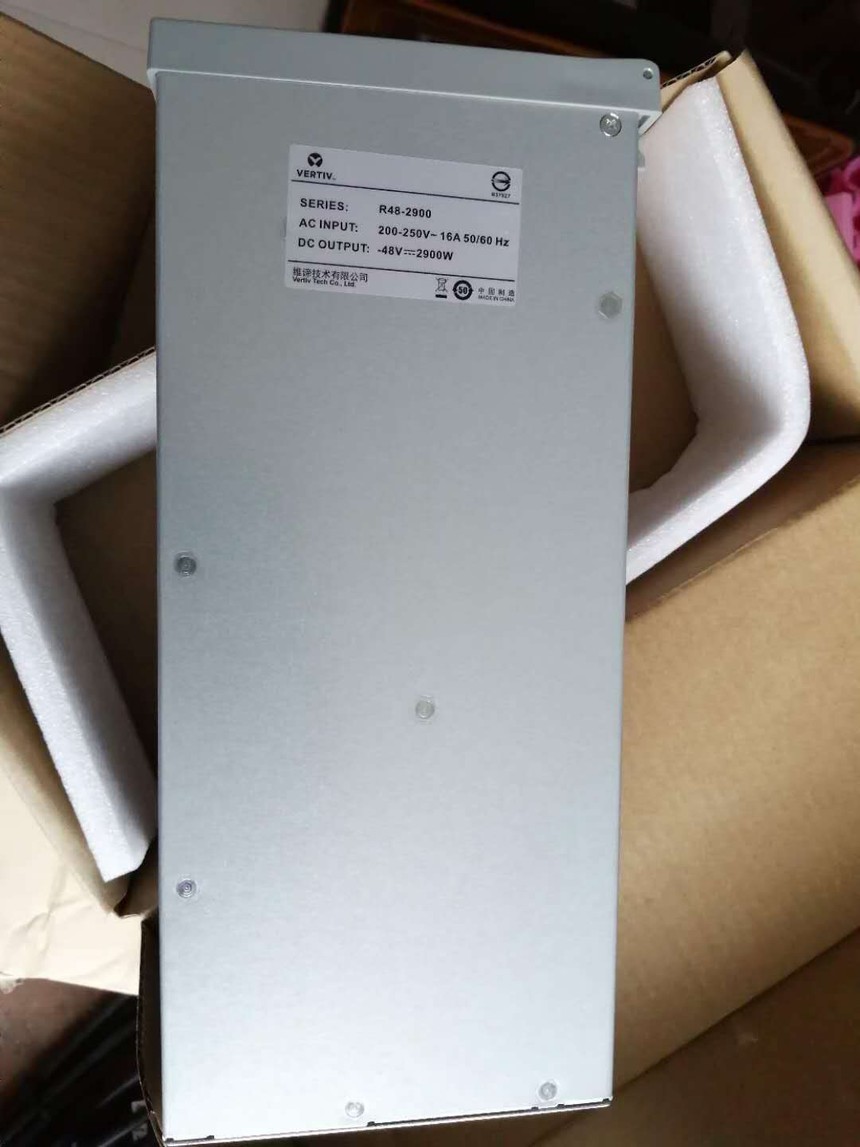

艾默生r48-2900u通信电源模块，标称输出电压48v，标称输出电流50a.

艾默生r48-2900u电源模块是维谛技术艾默生集多年开发和网上运行经验，为满足3g、fttx、数据通信设备、传输设备和接入设备等网络需求而设计的高可靠、高功率密度、高性能、全数字化通信电源整流模块。实现220v单相交流输入转换为稳定的48v直流输出；大输出电流为30a.大输出功率2900w.

适用于艾默生ps48600-3/2900 ,ps48300-3b/2900,ps48600-3b/2900通信电源系统中。

r48-2900u维谛特点:

1、输入电压宽范围限功率:功率降额输入电压范围：85vac～176va

不工作承受大静态电压：415vac

额定输入电流：＜16a@2900w

大输入电流：＜19a@2900w/176vac

输入冲击电流：<30a

2、输出限功率、短路限流

3、热插拔，自适应

4、双重温度限功率，过温保护

5、 dsp软件均流

与平均电流的差值< ±1.5a

模块内部处理器dsp均流控制.

平均电流模式

恒定电压控制

模块自主控制

模块故障不影响均流

不均流告警

•黄色指示灯:均流误差超过8a

•红色指示灯: 没有输出或误差超过10a

大可并联48个

无需均流线

使用can总线，确保所有模块正常通信即可

6、过压关机，自动重启动l硬件过压保护：

-59.5v。需要人工启动。

软件过压保护

监控设置：56-59v

软件过压保护模式有两种，可以通过后台维护软件选择：

a.一次过压锁死模式

当输出达到软件保护点后，模块关机并保持，需要人工干预方可恢复工作；

b.二次过压锁死模式

当输出达到软件保护点且输出电流大于5a时，模块在关机5秒钟后重新开机，如果在设定时间内（默认为5分钟，可设）发生第二次过压，模块关机并保持，需要人工干预方可开机。

–如果整流模块输出电流小于5a（额定输出10%）时，整流模块不关机。

–人工干预方法：通过监控模块复位整流模块，或从电源系统上脱离整流模块来复位。

7、电流缓启动
