ZXDU68B301 中兴48V300A通信电源ZXDU68B301

中兴ZXDU68 B301 (V5.0R10M01) 嵌入式通信直 流电源系统-48v300A  9U

概述：中兴ZXDU68 B301（V5.0R10M01）是采用三相五线交流输入，输出-48VDC的嵌入式共用直流电源系统。满配置 6个ZXD3000整流器，额定输出功率18kW。外形尺寸9U高、19英寸宽。

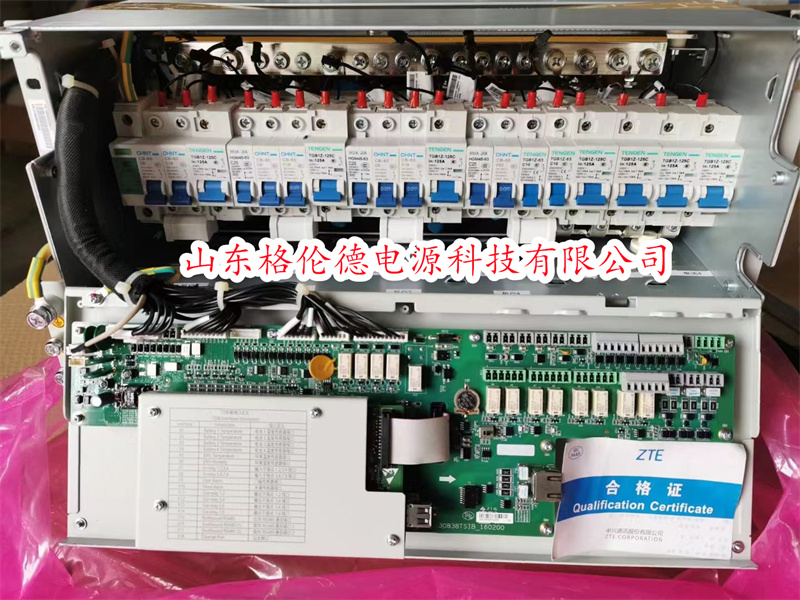

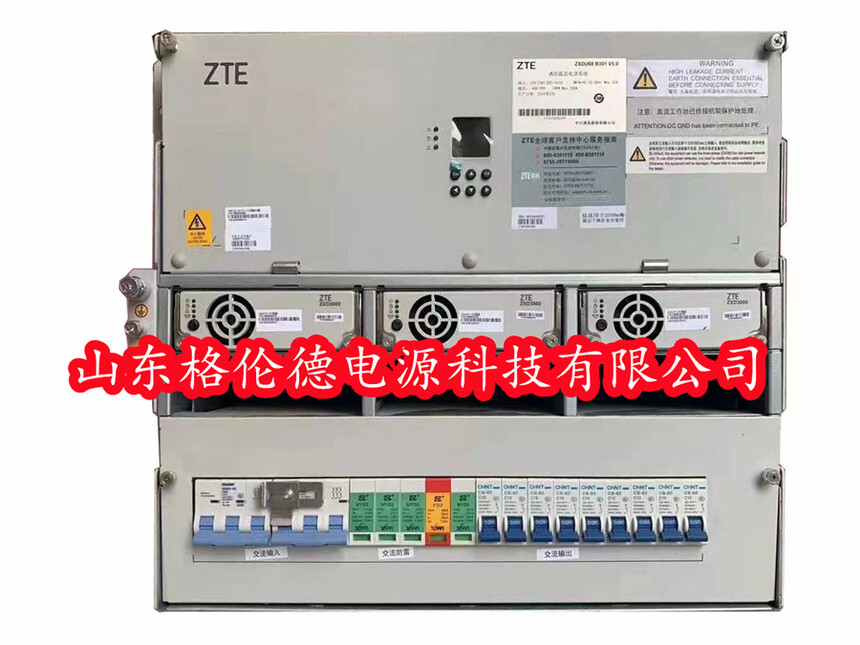

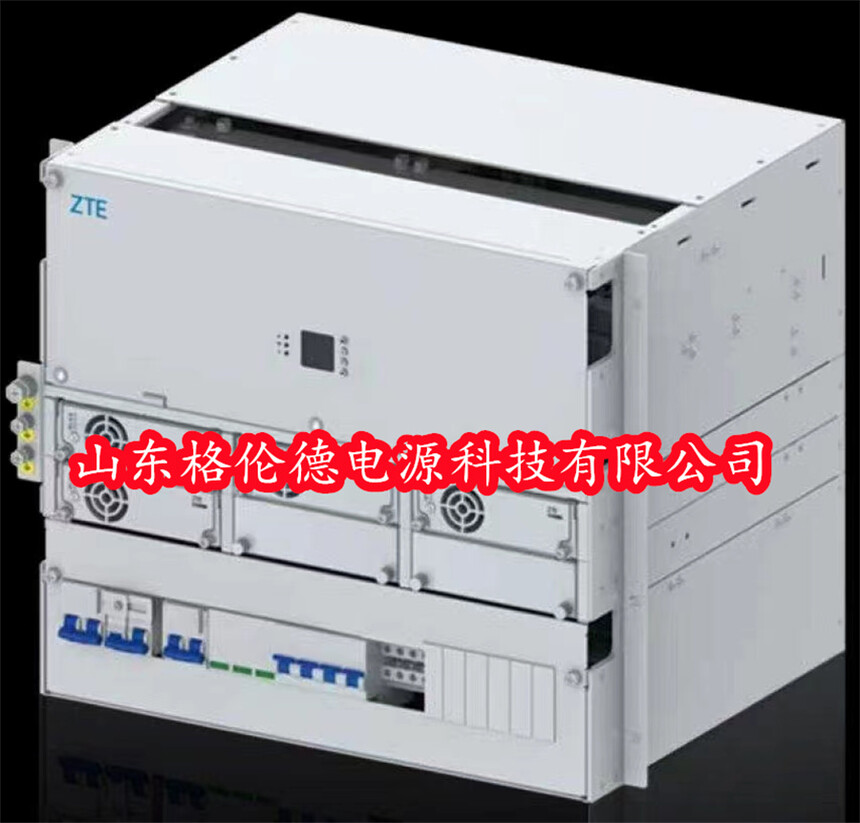

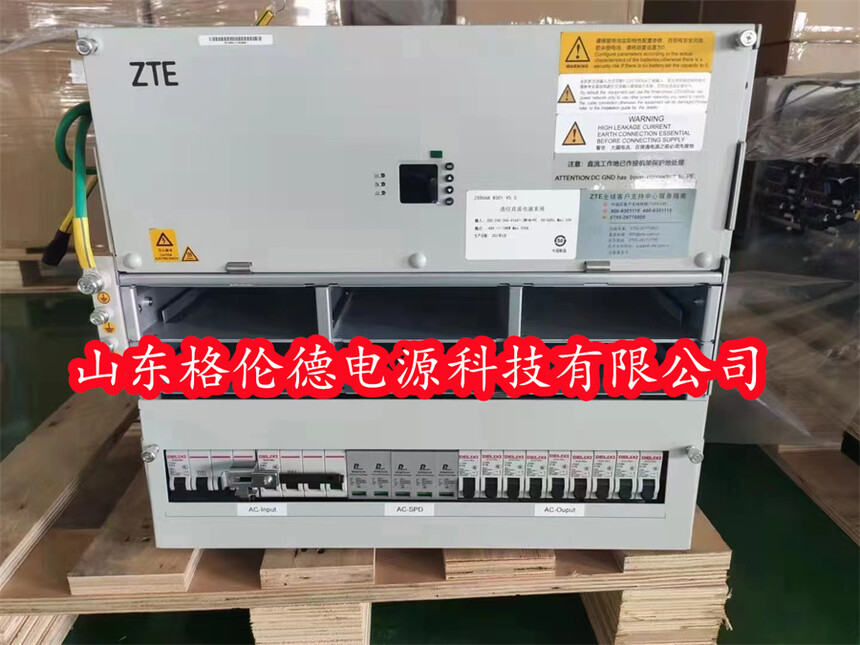

中兴ZXDU68 B301（V5.0R10M01）直流电源系统的整机结构图：

产品亮点：中兴ZXDU68 B301（V5.0R10M01） 可实现4个租户共站的场景；  可单独计量每个租户的直流电量和用电比例；  可实现多租户的分时下电功能；  整流器峰值效率高达96.3%； 额定负载条件下的效率≥95%；  适用85VAC～295VAC的宽单相电压范围，电网适应性强；  节能模式下，监控单元根据负载功率的变化自动休眠冗余的整流器或唤醒休眠中的整流器。休眠中 的整流器功耗不大于4W，节省能耗；  标配USB口，支持U盘批量设置参数、拷贝历史记录和升级程序；  灵活的监控组网： 提供输入/输出干接点、RJ45以太网接口、RS232通信接口、RS485通信接口， 满足Telnet、HTTP、FTP和SNMP组网需求。

规格参数 描述 产品版本号 中兴ZXDU68 B301（V5.0R10M01） 系统容量 满配置6个ZXD3000整流器，额定输出功率18kW 系统效率 系统效率≥93.5%@30%额定功率；

系统效率≥95.5%@50%额定功率； 系统效率≥95.5%@100%额定功率 MTBF ≥ 3.2×105 h

交流配电 输入制式 三相五线制（L1/L2/L3/N/PE） 输入电压范围 额定相电压：220V；相电压范围：85V ~ 295V 输入频率范围 45 Hz ~66 Hz 最大输入电流 36A 交流防雷 C级 交流输入 三相63A空开输入(机械互锁) 交流备用输出 最大支持9P，推荐配置：5×16A/1P+4×10A/1P

直流配电 输出电压 -53.5VDC（-42VDC~-58VDC 通过监控单元连续可调） 稳压精度 ≤0.5% 直流防雷 防雷通流量为Imax=15kA(8/20μs) 电池输入 4×125A/1P空开 直流负载输出 最大支持16P，推荐配置： 租户一： 负载下电：1×125A＋1×16A＋1×6A空开，电池下电：1×25A空开 租户二和租户三同租户一 租户四： 负载下电：1×63A空开，电池下电：2×10A空开

工作环境 工作温度范围 -40 ℃ ~ +75 ℃（ -40℃~+55℃满载输出） 储存温度范围 -40 ℃ ~ +85 ℃ 工作相对湿度 10%~90%（无冷凝）。最佳40%~60% 海拔降载特性 0 - 3000 米：100%额定功率输出； 3000 米~5000 米时： 海拔高度每升高 100m，系统降低额定功率 1%

外形尺寸 9 U高/19英寸宽 400mm × 483 mm × 360 mm（高×宽×深） 重量 电源插箱约32kg（不含整流器） 接线、维护方式 前接线，前维护

以上便是ZXDU68B301 中兴48V300A通信电源ZXDU68B301(V5.0R10M01)详细介绍.
