TP48600T-N20A6华为通信高频开关电源华为TP48600T

作者： 山东格伦德电源科技有限公司孟经理【原创】 2020-05-20

华为TP48600T-N20A6,华为TP48600T,华为48v通信电源，TP48600T-N20A6华为通信高频开关电源华为TP48600T。

山东格伦德电源电源科技有限公司联系人：孟经理咨询热线：183-6606-8668

产品概述

华为TP48600T-N20A6是室内通信电源系统，将交流电转换为稳定的直流电，主要为–48V系列的通信设备进行供电。TP48600T-N20A6最大输出电流是600A，机柜外观如图2-1所示。

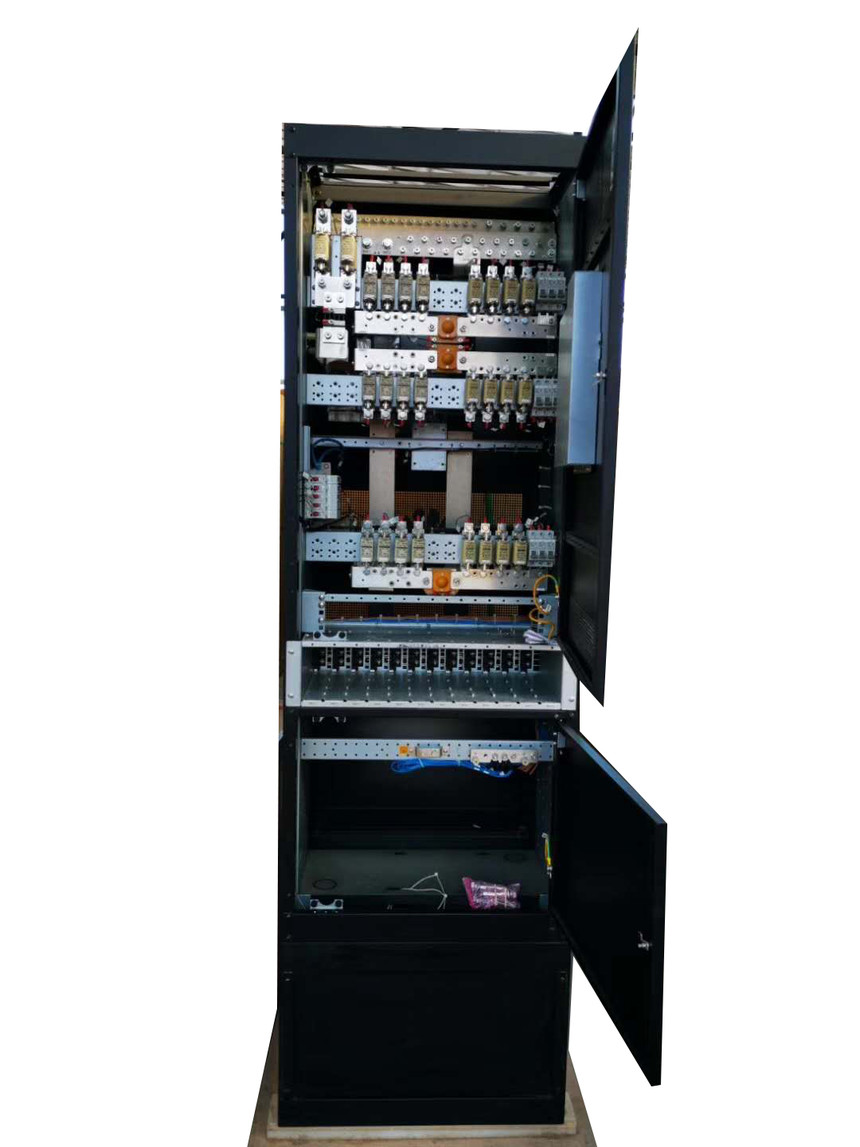

图2-1 TP48600T-N20A6的机柜外观

表2-1 系统配置

项目	系统配置
交流输入制式	220/380V AC三相四线
配电单元	交流配电：交流输入空开，整流模块输入空开直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
监控单元	SMU06C2
整流模块	最大可配置12个R4850N6或R4850G2整流模块
交流防雷	标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs
直流防雷	差模10kA，共模20kA，8/20μs

表A-1 环境条件

项目	规格
工作温度	–20℃～＋50℃
运输温度	–40℃～＋70℃
贮存温度	–40℃～＋70℃
工作湿度	5%～95%
贮存湿度	5%～95%
海拔要求	0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
其他要求	没有导电尘埃和腐蚀性气体、没有爆炸危险灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1温度受控环境要求

表A-2 电气指标

项目	规格
交流输入	输入制式与输入电压	220/380V AC三相四线：85V AC～300V AC（相电压）
	输入频率	频率范围：45Hz～66Hz；标称频率：50Hz/60Hz
	功率因数	≥0.99（额定输入，满载）
	总谐波失真（THD）	THD≤5%（Vin=208V AC，220V AC，230V AC，50%-100%负载）
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	输出功率	整流模块功率之和
	稳压精度	≤±1%
	纹波和噪声	≤200mVp-p
	电话衡重杂音	≤2mV
	均流不平衡度	＜±5%（20%～100%负载）
交流输入保护	交流输入过压保护点	大于300V AC
	交流输入过压恢复点	290V AC
	交流输入欠压保护点	小于85V AC
	交流输入欠压恢复点	90V AC
直流输出保护	直流输出过压保护点	范围为–58.5V DC～–60.5V DC 内部故障过压时，模块锁死外部电压达到–63V以上，且持续500ms以上，模块锁死
交流防雷	标称雷击放电电流20kA，最大雷击放电电流±40kA，8/20μs
直流防雷	差模10kA，共模20kA，8/20μs
安规设计	满足标准IEC/EN60950-1
平均无故障时间	20万小时（25℃）

表A-3 EMC指标

项目	规格
电磁干扰（EMI）	传导骚扰发射（CE）	Class A，EN300386
	辐射骚扰发射（RE）	Class A，EN300386
	谐波电流（Harmonic）	IEC 61000-3-12
	电压波动和闪烁（Flicker）	IEC 61000-3-11
电磁敏感度（EMS）	静电放电抗扰性（ESD）	壳体端口ESD指标满足IEC61000-4-2标准要求，B判据接触放电：6kV；空气放电：8kV
	静电放电抗扰性（ESD）	信号端口ESD指标满足IEC61000-4-2标准要求，R判据接触放电：2kV；
	电快速脉冲群抗扰性（EFT）	IEC61000-4-4，B判据信号口1kV，交流电源口2kV，直流电源口2kV
	辐射抗扰性（RS）	IEC61000-4-3，LEVEL3，判据A 10V/m
	传导抗扰性（CS）	IEC6100-4-6，A判据电源口满足10V的指标要求，信号口满足3V指标要求
	浪涌抗扰性（SURGE）	IEC61000-4-5，B判据交流电源端口：差模6KV，共模6kV 直流电源端口：差模2KV，共模4kV

表A-4 机柜规格
