华为TP48600T-N20A7通信电源柜 48v600A华为TP48600T直流高频开关

作者： 山东格伦德电源科技有限公司孟经理 【 原创 】 2020-05-20

华为TP48600T-N20A7通信电源柜 48v600A华为TP48600T直流高频开关，华为TP48600T-N20A7,华为TP48600T,华为48v通信电源


山东格伦德电源电源科技有限公司  联系人：孟经理   咨询热线：183-6606-8668

产品概述

华为TP48600T-N20A7是室内通信电源系统，将交流电转换为稳定的直流电，主要为–48V系列的通信设备进行供电。最大输出电流分别是600A，机柜外观如下图所示。

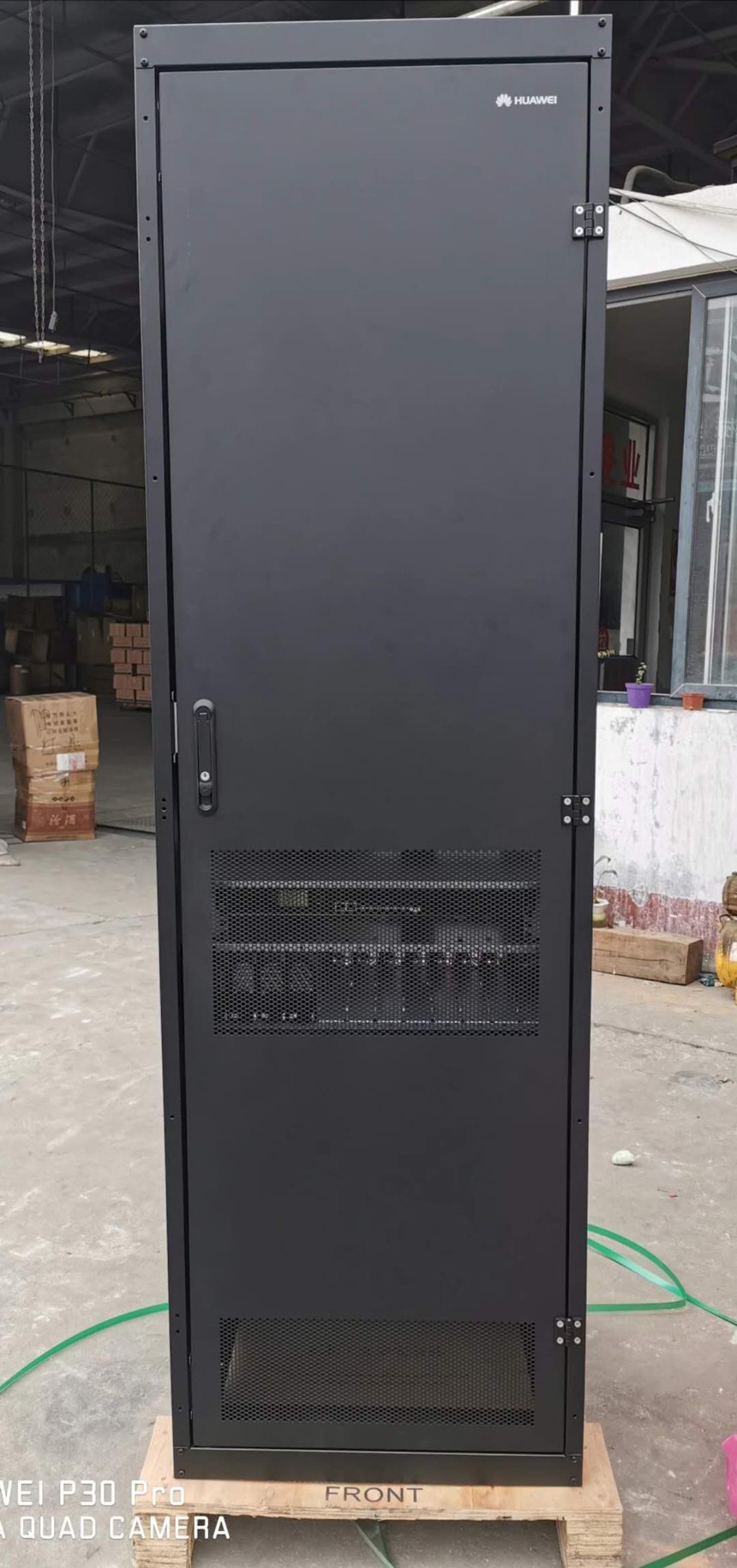

图2-1 机柜外观

系统特点

  • 模块电压输入范围宽85V AC～300V AC

  • 完善的电池管理功能

  • 完善的交、直流防雷设计

  • 提供一路COM接口、一路RS485接口

  • 支持LCD界面中英文显示、按键操作

  • 支持整流模块热插拔和高效、标效整流模块混插

  • 整流模块功率因数值达0.99

  • 高效整流模块效率高达96%，标效整流模块效率高达93%

  • 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模块混插，节省投资

  • 支持4用户共享供电，可对4用户的直流用电进行独立电量计量

  • 支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可调），分用户上下电参数独立可调

系统配置

表2-1 系统配置

项目

TP48300T-N20A7

TP48600T-N20A7

交流输入制式

220/380V AC三相四线

配电单元

  • 交流配电：交流输入空开，整流模块输入空开

  • 直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路

监控单元

SMU06C2

整流模块

最大可配置6个R4850N6或R4850G2整流模块

最大可配置12个R4850N6或R4850G2整流模块

交流防雷

标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs

直流防雷

差模10kA，共模20kA，8/20μs

整流模块

整流模块将输入的交流电转换成稳定的直流电。

外观

图3-4 整流模块外观

（1）运行指示灯

（2）告警指示灯

（3）故障指示灯

（4）拨销

（5）把手


指示灯说明

表3-2 整流模块指示灯说明

指示灯

颜色

状态

说明

运行指示灯

绿色

常亮

整流模块有交流输入。

常灭

无交流输入。

整流模块内部损坏。

0.5Hz闪烁

人工查询状态。

4Hz闪烁

整流模块处于应用程序加载状态。

告警指示灯

黄色

常灭

整流模块无保护告警。

常亮

  • 环境温度过高引发的整流模块限功率预告警。

  • 环境温度过高或过低保护关机告警。

交流输入过欠压保护。

整流模块休眠关机。

0.5Hz闪烁

整流模块与外部通讯中断。

故障指示灯

红色

常灭

整流模块无故障。

常亮

输出过压锁死。

整流模块内部故障引起的无输出。

监控单元SMU06C2

面板

图3-5 SMU06C2面板

（1）运行指示灯

（2）按键“上”

（3）RS485接口

（4）告警指示灯

（5）液晶显示屏（LCD）

（6）按键“返回”

（7）按键“下”

（8）按键“确认”

（9）COM接口

（10）干接点输出接口

（11）干接点输入接口

（12）电池温度传感器接口

（13）LAN接口



表3-3 按键说明

按键标识

按键名称

说明

“”

“上”

按“”可以向上翻阅菜单或调整参数的选择值。

调整参数时，长按“”可以快速调整参数值。

“”

“下”

按“”可以向下翻阅菜单或调整参数的选择值。

调整参数时，长按“”可以快速调整参数值。

“”

“返回”

按“”可退回上一级菜单并且不保存所设置菜单值。

“”

“确认”

  • 在待机屏时，按“”可进入主菜单。

  • 在主菜单中按“”可进入下一级子菜单。

  • 在子菜单设置时按“”可以保存菜单选项值。

说明：

  • 30秒内无按键操作LCD背光灯关闭。

  • 1分钟内无按键操作需重新登录，预设密码为000001。

  • 设置参数时长按“”或“”，参数值将快速增加或减小。

  • 同时按住“”和“”或“”超过2秒，可以增强或降低LCD的亮度。

  • 同时按住“”和“”超过10秒，可以复位监控。

指示灯定义

表3-4 SMU06C2面板指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急或重要告警

常亮

有紧急或重要告警

通信接口

表3-5 SMU通信口说明

通信口

通信参数

通信协议

用途

COM接口

波特率：9600bit/s，19200bit/s

MODBUS协议、电总协议

用于连接下级设备，例如：智能空调

RS485接口

波特率：9600bit/s，19200bit/s，115200bit/s

主从协议、电总协议、MODBUS协议

用于连接上级设备，例如：BBU、PSNU等带网管的设备

LAN接口

10M/100M 自适应

无

预留

图3-6 COM/RS485引脚图


表3-6 COM接口引脚说明

引脚

信号

说明

1

COM_R+

COM接收数据

2

COM_R-

3

NC

-

4

COM_T+

COM发送数据

5

COM_T-

6

GND

信号地

7

NC

-

8

NC

-

表3-7 RS485接口引脚说明

引脚

信号

说明

1

RS485_T+

RS485发送数据

2

RS485_T-

3

NC

-

4

RS485_R+

RS485接收数据

5

RS485_R-

6

GND

信号地

7

NC

-

8

NC

-

表3-8 LAN接口引脚说明

引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

NC

-

干接点和传感器接口

图3-7 传感器接口位置（内部结构）


表3-9 传感器和干接点接口说明

接口类型

丝印

说明

传感器接口

WATER

12V电压输出口

GATE

门磁传感器

BTEMP

电池温度传感器

干接点输入接口

DIN1

说明：

干接点输入接口的告警关联请参见附录。

DIN2

干接点输出接口

ALM1

说明：

干接点输出接口的告警关联请参见附录。

ALM2

ALM3

ALM4

ALM5

ALM6

表3-10 传感器引脚定义

丝印

序号

引脚定义

WATER

1

12V

2

-

3

GND

4

-

GATE

1

GATE+

2

GATE-

BTEMP

1

BTEMP1

2

GND

技术指标

表A-1 环境条件

项目

规格

工作温度

–20℃～＋50℃

运输温度

–40℃～＋70℃

贮存温度

–40℃～＋70℃

工作湿度

5%～95%

贮存湿度

5%～95%

海拔要求

0m～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

其他要求

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1温度受控环境要求

表A-2 电气指标

项目

规格

交流输入

输入制式与输入电压

220/380V AC三相四线：85V AC～300V AC（相电压）

输入频率

频率范围：45Hz～66Hz；标称频率：50Hz/60Hz

功率因数

≥0.99（额定输入，满载）

总谐波失真（THD）

THD≤5%（Vin=208V AC，220V AC，230V AC，50%-100%负载）

直流输出

输出电压范围

–42V DC～–58V DC

默认输出电压

–53.5V DC

输出功率

整流模块功率之和

稳压精度

≤±1%

纹波和噪声

≤200mVp-p

电话衡重杂音

≤2mV

均流不平衡度

＜±5%（20%～100%负载）

交流输入保护

交流输入过压保护点

大于300V AC

交流输入过压恢复点

290V AC

交流输入欠压保护点

小于85V AC

交流输入欠压恢复点

90V AC

直流输出保护

直流输出过压保护点

范围为–58.5V DC～–60.5V DC

  • 内部故障过压时，模块锁死

  • 外部电压达到–63V以上，且持续500ms以上，模块锁死

交流防雷

标称雷击放电电流20kA，最大雷击放电电流±40kA，8/20μs

直流防雷

差模10kA，共模20kA，8/20μs

安规设计

满足标准IEC/EN60950-1

平均无故障时间

20万小时（25℃）

表A-3 EMC指标

项目

规格

电磁干扰（EMI）

传导骚扰发射（CE）

Class A，EN300386

辐射骚扰发射（RE）

Class A，EN300386

谐波电流（Harmonic）

IEC 61000-3-12

电压波动和闪烁（Flicker）

IEC 61000-3-11

电磁敏感度（EMS）

静电放电抗扰性（ESD）

壳体端口ESD指标满足IEC61000-4-2标准要求，B判据

接触放电：6kV；空气放电：8kV

信号端口ESD指标满足IEC61000-4-2标准要求，R判据

接触放电：2kV；

电快速脉冲群抗扰性（EFT）

IEC61000-4-4，B判据

信号口1kV，交流电源口2kV，直流电源口2kV

辐射抗扰性（RS）

IEC61000-4-3，LEVEL3，判据A

10V/m

传导抗扰性（CS）

IEC6100-4-6，A判据

电源口满足10V的指标要求，信号口满足3V指标要求

浪涌抗扰性（SURGE）

IEC61000-4-5，B判据

交流电源端口：差模6kV，共模6kV

直流电源端口：差模2kV，共模4kV

表A-4 机柜规格

项目

规格

机柜尺寸（高×宽×深）

2000mm×600mm×600mm

机柜颜色

黑

机柜重量

≤120kg（不含整流模块和选配部件）

防护等级

IP20（配置顶部防鼠网）

安装方式

落地安装、防静电地板安装

维护方式

支持前维护（常规维护，非维修），支持靠墙（离墙壁距离≥100mm）

进出线方式

上进线上出线

散热方式

自然散热
