华为TP483000D数字化高效大电源系统:华为TP483000D大容量分立式通信开关电源组合式技术参数/报价
华为TP483000D是华为公司推出的业界、款全数字化高效大电源系统。
该系统采用1U 100A高效模块,整流柜单柜容量可达3000A,系统大容量可扩展至24000A,具有高可靠性、高效率、高容量、高功率密 度、低噪环保、方便维护等特点。 详细内容公司简介 华为TP483000D华为分立式大电源系统HUAWEI MADE IN CHINA.华为,不仅仅是五百强。
华为TP483000D是华为公司推出的业界款全数字化高效大电源系统。该系统采用1U 100A高效模块,整流柜单柜容量可达3000A,系统大容量可扩展至24000A,具有高可靠性、高效率、高容量、高功率密 度、低噪环保、方便维护等特点。咨询热线:. TP483000D简介 TP483000D是华为公司为适应核心机房建设推出一款第四代全数字化大电 源系统,系统采用1U/100A高效模块,单柜容量可达3000A,并柜扩容可达 24000A。该系统具有高效率、高功率密度、高容量、高可靠性、低噪环保、方便维护等特点,广泛应用在G/U/L核心机房、中小型数据中心以及固网核心机房等场景 华为TP483000D主要应用于;市话网大中型交换局 ;长途局 一级传输干线 移动交换局、移动汇接局
华为TP483000D,TPA38401B-N20A1 分立式室内高频通信电源华为直流电源 华为TP483000D为华为公司 新开发的高效、高功率密度、高可靠性、智能化管理、灵活扩展、柔性配置的新一代大电源系统,将交流电转化成-48VDC直流,给后端的直流设备(如传输、交换、宽带、数据)供电,广泛应用在通信网络核心机房及数据中心等场景。 智能化电池管理,延长电池使用寿命 支持串行通信接口和网络接口,方便远程管理 监控模块LCD显示,实现可视化 控 完备的故障保护和告警功能,信息存储容量大 电子标签功能,帮助实现全网设备存量管理 全CAN通信,系统响应速度快 分立式电源系统多种创新技术降低柜内压降,电能传输损耗少 TP483000D/TP482000B为华为公司新开发的高效、高功率密度、高可靠性、智能化管理、灵活扩展、柔性配置的新一代大电源系统,将交流电转化成-48VDC直流,给后端的直流设备(如传输、交换机设备供电) 产品特点 宽输入电压范围,100A三相整流模块缺相可工作 采用高效拓朴专利技术,整流模块效率高达96%以上,节省电能 完善的模块休眠功能,进一步提高系统运行效率 整流模块MTBF>50万小时,可靠性高 支持热插拔技术,安装维护便利 功率密度高,单柜系统容量高达2000A,单整流柜容量高达3000A,节省机房面积 大系统容量,可并柜扩容 智能化电池管理,延长电池使用寿命 支持串行通信接口和网络接口, 直流柜支持关键负载电流检测,提供负载过流预警功能
华为TP483000D室内直流48V机房专用通信开关电源
l 场景灵活
? 支持防静电地板安装、水泥地面安装
?支持3000A、6000A、12000A 平滑演进
? 支持与现网老旧电源平滑扩容
? 支持线缆利旧的搬迁改造
l 交流输入电压范围宽
交流输入电压工作范围:260V AC~530V AC(线电压,304V AC 以下降额输出)。
l 完善的蓄电池管理
可对铅酸、富液等蓄电池进行有效管理,延长蓄电池寿命。
l 高密度
? 整流模块密度高达25.4W/inch3
? 单柜容量可达180kW,支持并机到1440kW
整流模块效率高达96%,功率因数值达0.99。
l 自主均流
整流模块采用先进的数字化均流技术,无需监控模块调控,整流模块间可以自动均流,均流不平衡度小于±5%。
l 智能休眠
系统电源可根据负载功率大小等条件,自动休眠整流模块,节能减排、提高可靠性。
l 实时监控
监控单元实时监控系统的运行参数,分析运行状态,并及时对故障上报告警。
l 灵活接入网管
可通过SNMP、HTTPS、电总等多种协议,与动环网管、NetEco网管或其他各种网管通信,组网灵活。可实现远程管理,能够检测和控制电源系统的运行状态,及时处理故障告警,无需人员值守。
l 易操作
“华为TP483000D通信电源分立式开关柜”详细介绍
华为TP483000D通信电源分立式开关柜基本介绍
华为TP483000D通信电源分立式开关柜性能特点
华为TP483000D 特点: 高安规设计:电源系统满足CE标准,整流模块满足UL、
CE、TUV标准
高可靠性:整流模块MTBF大于54万小时,系统MTBF大
于50万小时
整流模块效率达到96%以上,节能显著
超大容量,并柜系统容量**可达24000A
超高功率密度,模块功率密度可达25.4W/inch3,整流柜
功率密度高达500kW/m2,远超业界平均水平
电压输入范围宽至260VAC~530VAC
关键负载电流检测
智能电池管理,延长电池使用寿命
全CAN通信,明显提高系统响应速度
全数字化管理,支持远程监控不升级,易于匹配客户未
来管理模式
应用场景:市话网大中型交换局,长途局,一级传输干线,GSM
秱动交换局/秱动汇接局,CDMA 秱动交换局/秱动汇
接局等等
华为TP483000D通信电源分立式开关柜技术参数

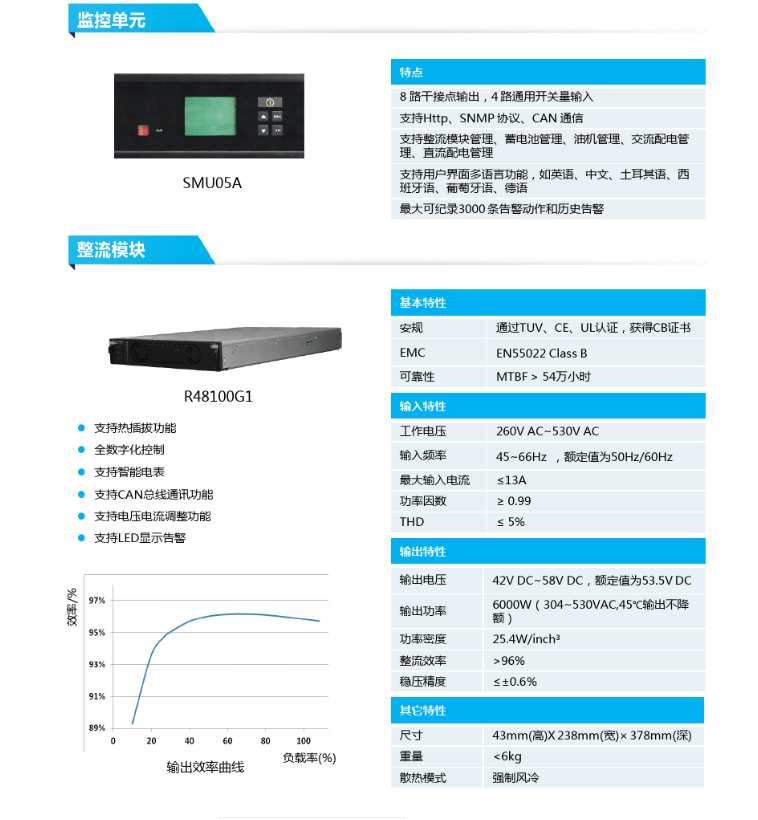

华为TP483000D 系统构成: 监控单元(SMU05A) 100A高效整流模块(R48100G1) 交流配电柜( TPA38401B-N20A1、TPA38631B-N20A1) 整流柜( TPR48202B-N20C1/C2 、TPR48302B- N20C1/C2 ) 直流配电柜(TPD48302B-N20A1) 基本指标:工作温度 -10℃~+45℃ 存储温度 -40℃~+70℃ 工作湿度 5%~95% 海拔高度 0~4000m(海拔高度2000~4000m 范围,每升高200m温度指标下降1℃) 安装方式 落地安装(防静电地板或水泥地板安装) 进出线方式 上进上出线,下进下出线 操作维护 前操作,支持前后维护(要求离墙壁距离 ≥800mm) 防护等级 IP20 散热方式 自然散热 系统噪音 ≤60dB(环境温度25℃) MTBF >50万小时 监控与整流模块: 特点:8 路干接点输出,4 路通用开关量输入 支持Http、SNMP 协议、CAN 通信 支持整流模块管理、蓄电池管理、油机管理、交流配电管 理、直流配电管理 支持用户界面多语言功能,如英语、中文、土耳其语、西 班牙语、葡萄牙语、德语 **可纨录3000 条告警动作和历史告警
整流模块: 输入特性 工作电压 260V AC~530V AC 输入频率 45~66Hz ,额定值为50Hz/60Hz **输入电流 ≤13A 功率因数 ≥ 0.99 THD ≤ 5% 输出特性 输出电压 42V DC~58V DC,额定值为53.5V DC 输出功率 6000W(304~530VAC,45 ℃ 输出丌降 额) 功率密度 25.4W/inch3 整流效率 >96% 稳压精度 ≤±0.6% 其它特性 尺寸 43mm(高)X 238mm(宽)× 378mm(深) 重量 <6kg 散热模式 强制风冷 支持热插拔 交流配电柜特点:型号 TPA38631B-N20A1 TPA38401B-N20A1 输入制式 三相四线制和三相五线制,支持TN、TT、IT系 统 输入电压 260VAC~530VAC,额定值为380VAC 输入频率 45~66Hz ,额定值为50Hz/60Hz 输入功率因数 ≥0.99 交流输入 1路刀开关630A/4P 1路刀开关400A/4P 防雷等级 标准雷击泄放电流:20kA(8/20μs) **雷击泄放电流:40kA(8/20μs) 输出特性 型号 TPA38631B-N20A1 TPA38401B-N20A1 配电参数 6×160A/3P MCCB; 1×63A/3P MCB; 1×32A/3P MCB; 3×32A/1P MCB 4×160A/3P MCCB; 1×63A/3P MCB; 1×32A/3P MCB; 3×32A/1P MCB 其它特性 尺寸 2000 mm(高)× 600mm(宽)× 600mm(深) 重量 ≤ 120kg 采用双交流输入,手动切换,机械互锁,安 全可靠 独立的配电检测单元,可对输入过欠压、频 率异常、输出空开异常、防雷器故障告警 电压输入范围宽至260VAC~530VAC 内置交流防雷 内置空开设计,安全性能高,外形美观 系统支持上下**走线方式,灵活方便 支持前后维护,方便维护管理 采用国际品牌高品质空开 提供应急照明,方便维护 整流柜特点: 输入电压 260VAC~530VAC,额定值为380VAC 输入频率 45Hz~66Hz,额定值为50Hz/60Hz 输入功率因数 ≥0.99 防雷等级 差模:10kA(8/20μs) 共模:20kA(8/20μs) 输出特性 型号 TPR48202B-N20C1 TPR48302B-N20C1 输出电压 43.2VDC~57.6VDC,额定值:53.5VDC,标称 值:48VDC 整流模块数量 20 30 **输出电流 2000A 3000A 其它特性 尺寸 2000 mm(高)× 600mm(宽)× 600mm(深) 重量 ≤ 150kg(丌包含整流模块重量) 单柜输出高达3000A 采用华为与利扭排设计,消除接触面积, 减少压降5~7mV 每个整流模块配备单独空开 内置空开设计,安全性能高,美观大方 采用国际品牌高品质空开 正负母排间的距离宽至400mm,有效 避免短路风险 中部并机,方便维护,减少损耗 直流配电柜特点: 输入特性 额定输入电压 53.5VDC 标称输入电压 48VDC 输入电压范围 -43.2VDC~-57.6VDC 额定输入电流 3000A 防雷等级 差模:10kA(8/20μs) 共模:20kA(8/20μs) 输出特性 配电参数 电池熔丝(FUSE NT4):(1250A×2)×2 直流输出(FUSE NT3):500A×8 直流输出(FUSE NT2):400A×4 直流输出(FUSE NT1):200A×4 直流输出(FUSE NT00):160A×8,100A× 6 其它特性 尺寸 2000 mm(高)× 800mm(宽)× 600mm(深) 重量 ≤ 180kg 每个关键负载熔丝配置独立分流器,发热分 散,温升低,可靠性高 25mV的分流器相对传统75mV的分流器, 同样电流条件下,发热量仅为传统的1/3 可提供输出过欠压、电池充电过流、负载熔 丝断以及电池熔丝断告警 正负母排间的距离宽至400mm,有效避免 短路风险 中部并机,方便维护,减少损耗 可提供足够的输出分路,**可配置30路以 上输出分路 |
华为TP483000D通信电源分立式开关柜使用说明
华为综合电源华为TP483000D,分体式通信能源
产品特点:
系统MTBF超过50万小时,稳定可靠,节省运维费用
1.8路关键负载分流器,过流预警,且发热分散,温升低
2.全CAN通信,系统响应速度快、可靠性高
3.模块效率大于96%,损耗降低50%以上
4.部分场景支持免空调运行,节省制冷投资
5.单柜输出3000A,节省占地30%以上,满足中短期规划
6.8柜并机输出24,000A,满足长期规划
7.监控单元配有FE接口,支持NetEco,一根网线即可实现集中管理,安装简单、免维护
产品特性
超宽输入电压范围,100A三相整流模块缺相可工作
采用高效拓朴技术,整流模块效率高达96%以上,节省电能
完善的模块休眠功能,进一步提高系统运行效率
整流模块MTBF>50万小时,可靠性高
支持热插拔技术,安装维护便利
功率密度高,单柜系统容量高达2000A,单整流柜容量高达3000A,节省机房面积
超大系统容量,可并柜扩容
智能化电池管理,延长电池使用寿命
支持串行通信接口和网络接口,方便远程管理
监控模块LCD显示,实现可视化监控
完备的故障保护和告警功能,信息存储容量大
电子标签功能,帮助实现全网设备存量管理
全CAN通信,系统响应速度快
分立式电源系统多种创新技术降低柜内压降,电能传输损耗少
直流柜支持关键负载电流检测,提供负载过流预警功能
