TP481200B-N20B2

城市: 全国

咨询热线: 18366068668

18366068668

产品说明

华为TP481200B-N20B2组合柜柔性兼容120/208V 和220/380V 交流电网。华为TP481200B-N20B2是华为研发的第四代高可靠性、高性能的室内通信电源系统，主要为中心机房设备提供–48V 直流电源。华为TP481200B-N20B2 包含了 4 款组合柜，融合了交流配电、直流配电、整流模块和监控单元，单柜最大容量可达 2400A。 TP481200B-N20B2华为支持并机方案，可采用同型号的多个组合柜并柜，也可以选配 TP483000D 的交流柜和直流柜并柜，以满足各种应用场景的需求。

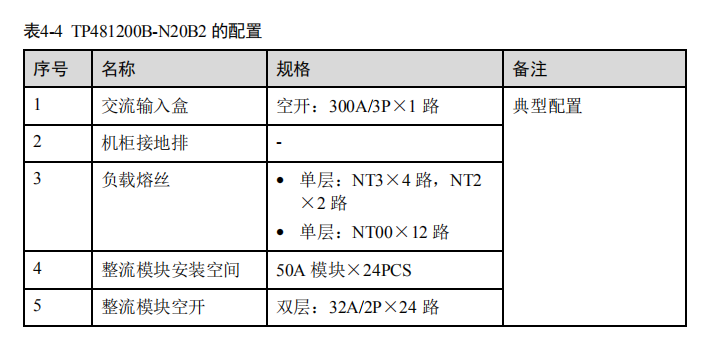

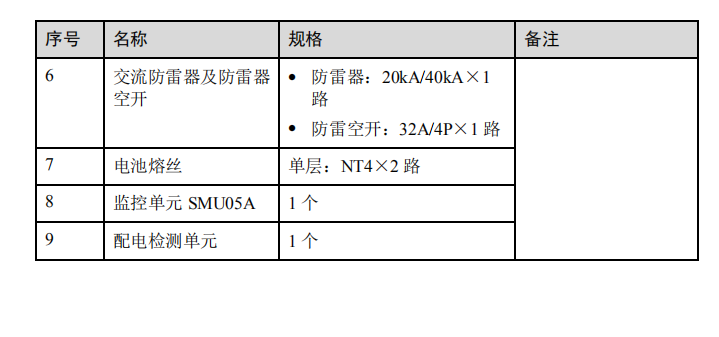

华为TP481200B-N20B2 配置

项目 TP481200B-N20B2 典型配置 TP481200B-N20B2 柔性配置

交流输入制式 120/208V AC（三相三线或三相四线）兼容 220/380V AC 三相四

线

交流输入空开 300A/3P×1 路

产品特点

 场景灵活

− 支持防静电地板安装、水泥地面安装

− 支持平滑演进到:  2400A 组合柜：12000A

 1200A 组合柜：6000A

− 支持线缆利旧的搬迁改造

 交流输入电压范围宽

− 50A 模块输入电压工作范围：85V AC～300V AC（相电压，176V AC 以下降

额输出）

 完善的蓄电池管理

可对铅酸、富液等蓄电池进行有效管理，延长蓄电池寿命。

 高密度

− 50A 整流模块密度高达 42.7W/inch3 − TP482000B 单柜容量可达 144kW，最大支持并机到 720kW

− TP481200B 单柜容量可达 72kW，最大支持并机到 360kW

 高效率

整流模块效率最高可达到 98%，功率因数值达 0.99。  自主均流

整流模块采用先进的数字化均流技术，无需监控模块调控，整流模块间可以自动

均流，均流不平衡度小于±5%。  智能休眠

系统电源可根据负载功率大小等条件，自动休眠整流模块，节能减排、提高可靠

性。

 实时监控

监控单元实时监控系统的运行参数，分析运行状态，并及时对故障上报告警。

 灵活接入网管

可通过 SNMP、HTTPS、电总等多种协议，与动环网管、NetEco 网管或其他各种

网管通信，组网灵活。可实现远程管理，能够检测和控制电源系统的运行状态，

及时处理故障告警，无需人员值守。

 易操作

本地 LCD 显示，并提供 5 个按键操作，支持快速查看系统信息。

 故障隔离

整流模块具有故障隔离特性，单模块故障自动退出母线，不会影响其他模块工

作。

 易维护

整流模块支持热插拔，简化安装操作，减少维护的时间，节省运营成本。

 高防护

TP482000B V300R002C03 通信电源 (TP482000BN20B1, TP482000B-N20B2, TP481200B-N20B1,

TP481200B-N20B2)

− 内置直流防雷保护单元，防雷规格为差模 10kA/共模 20kA，8/20μs

− 内置交流防雷保护单元，防雷规格为 20kA 标称雷击放电电流，40kA 最大雷

击放电电流，8/20μs

− 整流模块内置 5kA 防护能力、6kV 防护能力

− 信号端口满足对地差模 0.5kV/共模 1kV 要求

 高可靠性

− 产品设计寿命 10 年，MTBF 50 万小时，失效率 2000FITs

项目 TP481200B-N20B2 典型配置 TP481200B-N20B2 柔性配置

负载支路  第一层熔丝：NT3（500A） ×4 路，NT2（400A）×2

路，

 第二层熔丝：NT00

（160A）×6 路，NT00

（100A）×6 路  第一层熔丝或空开：

− 熔丝：NT1×6 路，NT2

×6 路，NT3×6 路 − 空开：63A×24 路或

100A×16 路  第二层熔丝或空开：

− 熔丝：NT00×12 路 − 空开：63A×24 路或

100A×16 路

整流模块空开 32A/2P×24 路

整流模块 R4850G2/R4850N2/R4850S1×24PCS

交流防雷  防雷器：20kA/40kA×1 路  防雷空开：32A/4P×1 路

电池支路 NT4 熔丝：1000A×2 路

电池电流检测分流器 1000A/25mV×2 路

总负载电流检

测

分流器 1000A/25mV×1 路

直流电源指示

灯

直流电源指示灯（绿色）一个

系统告警指示

灯

系统告警指示灯（红色）一个

直流防雷直流防雷板（差模 10kA，共模 20kA，8/20μs）

监控单元 SMU05A

信号检测配电检测单元

组合柜技术指标

参数类别	参数名称	描述
环境条件	工作温度	–10℃～＋45℃
	运输温度	–40℃～＋70℃
	贮存温度	–40℃～＋70℃
	工作湿度	5%～95%（RH），无凝露
	贮存湿度	≤95%（RH），无凝露
	海拔要求	0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
	其他要求	没有导电尘埃和腐蚀性气体、没有爆炸危险灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求
交流输入	输入制式	TP482000B-N20B1：220/380V AC三相四线 TP482000B-N20B2：120/208V AC（三相三线或三相四线）兼容220/380V AC三相四线 TP481200B-N20B1：220/380V AC三相四线 TP481200B-N20B2：120/208V AC（三相三线或三相四线）兼容220/380V AC三相四线
	输入频率	50/60Hz，频率范围：45Hz～66Hz
	功率因数	≥0.99，额定负载条件下
	THD	＜5%（额定输入，50%～100%负载）
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	输出功率	系统最大输出功率为配置整流模块个数与单个整流模块输出功率的乘积
	稳压精度	≤±1%
	电话衡重杂音	≤2mV（300Hz～3400Hz）
	峰峰值杂音	≤200mV（在额定输入电压和负载范围内进行，带宽≤20M Hz）
交流输入保护	交流输入过压告警点	290V AC±10V AC（模块输入电压），回差在10V AC之内
	交流输入欠压告警点	170V AC±10V AC（模块输入电压），回差在10V AC之内
	交流输入过压保护点	305V AC±10V AC（模块输入电压），回差不小于5V AC，不大于15V AC
	交流输入欠压保护点	85V AC±3V AC（模块输入电压），回差大于5V AC，欠压保护恢复点最大不超过90V AC±3V AC
直流输出保护	直流输出过压告警点	缺省值－58.5±0.3V DC
	直流输出过压告警恢复点	缺省值－58.0±0.3V DC（低于过压告警点0.5V DC）
	直流输出欠压告警点	缺省值－45.0±0.3V DC
	直流输出欠压告警恢复点	缺省值－45.5±0.3V DC（高于欠压告警点0.5V DC）
EMC指标	CE/RE	EN300386，Class A
	谐波电流	满足EN61000-3-12标准要求
	电压波动和闪烁	满足EN61000-3-11标准要求
	静电放电抗扰性（ESD）	满足EN61000-4-2标准要求壳体端口：接触放电6kV（B判据），空气放电8kV（B判据）信号端口：接触放电2kV（R判据）
	电快速脉冲群抗扰性（EFT）	满足EN61000-4-4标准要求交流电源口±2kV，直流电源口±1kV，信号口±1kV（B判据）
	辐射抗扰性（RS）	EN61000-4-3 10V/m场强（A判据）
	传导抗扰性（CS）	EN61000-4-6 电源口满足10V的指标要求，信号口满足3V指标要求（A判据）
	浪涌抗扰性（SURGE）	EN61000-4-5 AC电源端口：±6KV/3KA（B判据）直流输出电源端口：差模±2kV，共模±4kV（B判据）
	电压跌落（DIP）	满足EN61000-4-11标准要求
其它	交流防雷	标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs
	直流防雷	差模10kA，共模20kA，8/20μs
	安规设计	满足标准IEC/EN 60950-1/GB 4943要求
	MTBF	50万小时（30℃）
结构	电源系统（高×宽×深）	2000mm×600mm×600mm
	重量	＜150kg（不包含整流模块）
	防护等级	IP20
	安装方式	水泥地板或防静电地板安装
	维护方式	2400A机柜：支持前后维护（要求离墙壁距离≥400mm） 1200A机柜：前维护
	进出线方式	交流下进线/上进线，直流上出线；直流通过加侧舱支持下出线
	散热方式	自然散热
