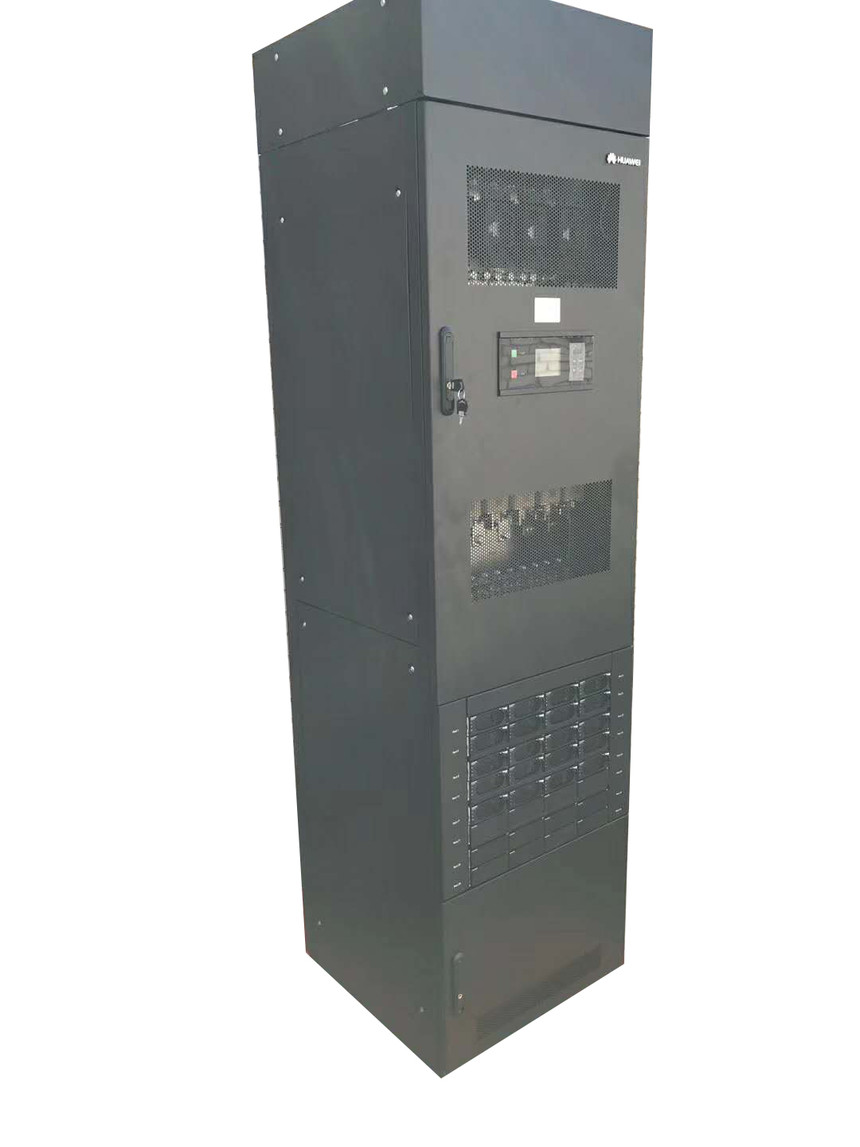

华为TP482000B-L20B3 | 2000A组合柜 | 支持柔性配电 |
产品简介

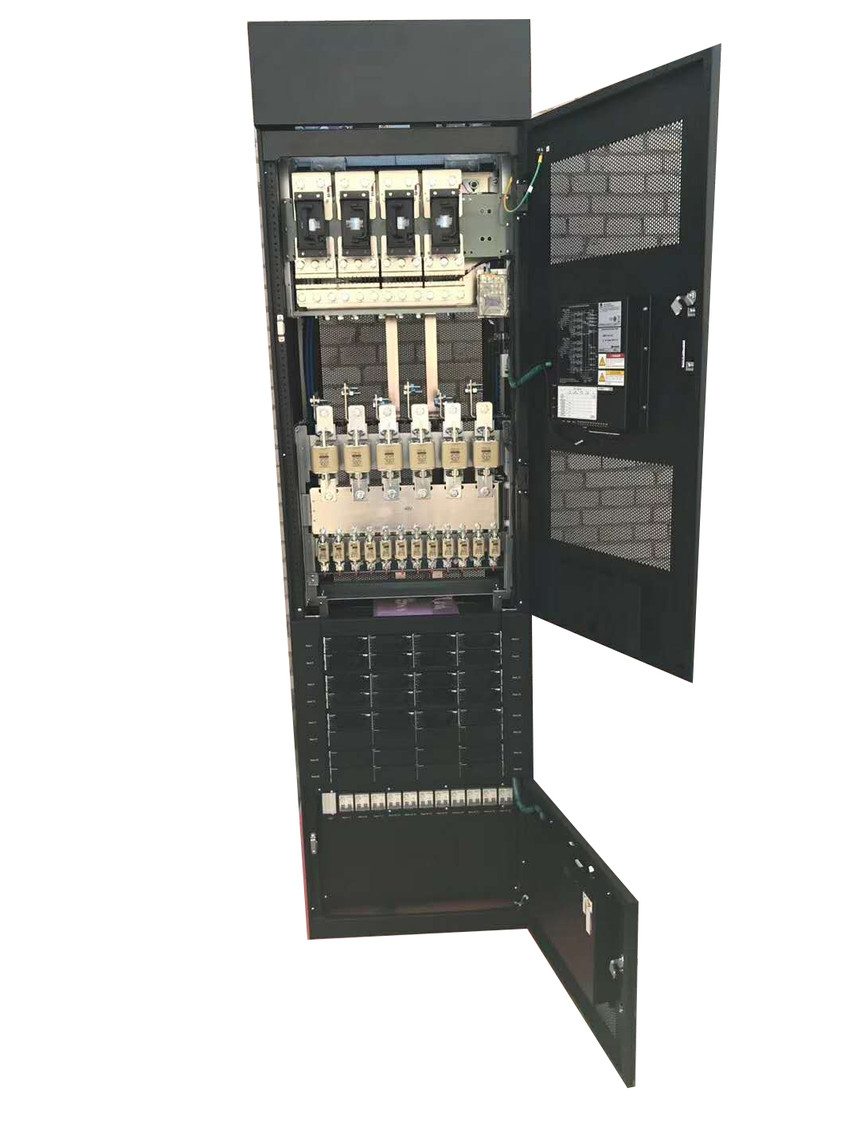

华为TP482000B-L20B3是华为研发的第四代高可靠性、高性能的室内通信电源系统,主要为中心机房设备提供–48V直流电源。华为TP482000B-L20B5包含了3款组合柜,融合了交流配电、直流配电、整流模块和监控单元,单柜最大容量可达2000A。
华为TP482000B-L20B3支持并机方案,可采用同型号的多个组合柜并柜,也可以选配TP483000D的交流柜和直流柜并柜,以满足各种应用场景的需求
典型配置表
输入 220v/380V或者120/208V AC三相五线
端子:230A/3P×2路
R4850G2×40PCS 2000A
空开:32A/2P×40路
交流防雷 | 防雷器:20kA/40kA×2路 防雷空开:32A/4P×2路
|
直流防雷 | 直流防雷板(差摸10kA,共模20kA,8/20us) |
监控单元 | SMU05A |
信号检测 | 配电检测单元 |
整流模块R4850G2
整流模块R4850G2将交流电转换为稳定的48V直流电。
面板
整流模块面板如图5-2所示。
图5-2 面板示意图
(1)电源指示灯 | (2)告警指示灯 | (3)故障指示灯 |
(4)拨销 | (5)把手 |
|
指示灯说明
整流模块指示灯说明如表5-2所示。
表5-2 整流模块指示灯说明指示灯 | 状态 | 说明 |
---|
电源指示灯 (绿色) | 常亮 | 整流模块有交流输入 |
常灭 | 无交流输入 |
整流模块内部损坏 |
0.5Hz闪烁 | 人工查询状态 |
4Hz闪烁 | 整流模块处于应用程序加载状态 |
告警指示灯 (黄色) | 常灭 | 整流模块无保护告警 |
常亮 | 环境温度过高引发的整流模块限功率预告警; 环境温度过高或过低保护关机告警。 |
交流输入过欠压保护 |
整流模块休眠关机 |
0.5Hz闪烁 | 整流模块与外部通讯中断 |
故障指示灯 (红色) | 常灭 | 整流模块无故障 |
常亮 | 输出过压锁死 |
整流模块内部故障引起的无输出 |
产品特点
场景灵活
支持防静电地板安装、水泥地面安装
支持平滑演进到10000A
支持线缆利旧的搬迁改造
交流输入电压范围宽
完善的蓄电池管理
可对铅酸、富液等蓄电池进行有效管理,延长蓄电池寿命。
高密度
高效率
整流模块效率高达96%,功率因数值达0.99。
自主均流
整流模块采用先进的数字化均流技术,无需监控模块调控,整流模块间可以自动均流,均流不平衡度小于±5%。
智能休眠
系统电源可根据负载功率大小等条件,自动休眠整流模块,节能减排、提高可靠性。
实时监控
监控单元实时监控系统的运行参数,分析运行状态,并及时对故障上报告警。
灵活接入网管
可通过SNMP、HTTPS、电总等多种协议,与动环网管、NetEco网管或其他各种网管通信,组网灵活。可实现远程管理,能够检测和控制电源系统的运行状态,及时处理故障告警,无需人员值守。
易操作
本地LCD显示,并提供5个按键操作,支持快速查看系统信息。
故障隔离
整流模块具有故障隔离特性,单模块故障自动退出母线,不会影响其他模块工作。
易维护
整流模块支持热插拔,简化安装操作,减少维护的时间,节省OPEX。
高防护
高可靠性
产品设计寿命10年,MTBF 50万小时,失效率2000FITs
整流模块支持三相无N线工作(100A整流模块)
可使能缺相工作(100A整流模块)
图5-3 SMU05A面板
表5-3 按键说明图5-4 SMU05A接口
表5-4 接口说明图5-5 RS232接口引脚示意
表5-5 RS232接口引脚定义图5-6 CAN/FE/COM/RS485/PELU接口引脚示意
表5-6 CAN接口引脚定义表5-7 FE接口引脚定义表5-8 COM接口引脚定义表5-9 RS485接口引脚定义表5-10 PELU接口引脚定义表5-11 干接点接口说明图5-7 SMU05A内部结构
监控单元SMU05A
面板
(1)电源指示灯 | (2)告警指示灯 | (3)液晶显示屏 |
(4)按键“上” | (5)按键“下” | (6)按键“OK” |
(7)按键“ESC” | (8)按键“信息” |
|
按键
LCD界面上参数的查阅和设置可以通过5个按键来操作。
按键 | 名称 | 说明 |
---|
| 向上键 | 按向上键或向下键可以翻阅菜单或选择参数。 |
| 向下键 |
| 返回键 | 在系统待机屏时,按返回键可查看软件版本信息。 在菜单中,按返回键可退回上一级菜单并且不保存所设置的参数。 |
| 确认键 | 在系统待机屏时,按确认键可进入主菜单。 在主菜单中按确认键可进入下一级子菜单。 在子菜单设置参数时按确认键可以保存参数。 |
| 信息键 | 在任何LCD界面时,按可进入待机屏状态。在待机屏时,按可进入当前告警界面。 当信息键慢闪(0.5Hz)时,监控模块正常工作,与上位机通信正常。 当信息键快闪(4Hz)时,监控模块正常工作,与上位机通信不正常。 |
注: |
LCD
SMU05A使用的是3.5寸液晶屏,可显示7行大字体菜单。
接口
序号 | 接口 | 说明 | 通信协议 |
---|
1 | RS232 | 连接上层网管 | 电总协议 波特率:9600bit/s或19200bit/s |
2 | CAN | 柜间通信线缆接口 | CAN2.0协议 |
3 | FE | 连接上层网管 10M/100M自适应 | HTTPS、SNMP、Bin协议 |
4 | COM | 扩展智能通讯部件 | MODBUS协议 |
5 | RS485 | 连接主机或网管 | 电总协议或主从协议 |
6 | PELU | 机柜电子标签接口 | - |
7 | DIN | 输入干接点,4路 | - |
8 | ALM | 输出干接点,8路 | - |
引脚 | 信号 | 描述 |
---|
2 | RXD | 接收数据 |
3 | TXD | 发送数据 |
5 | GND | 地 |
1、4、6、7、8、9 | - | - |
引脚 | 信号 | 描述 |
---|
7 | CAN_H | CAN高电平信号 |
8 | CAN_L | CAN低电平信号 |
1、2、3、4、5、6 | - | - |
引脚 | 信号 | 描述 |
---|
1 | TX+ | 发送数据 |
2 | TX- |
3 | RX+ | 接收数据 |
6 | RX- |
4、5、7、8 | - | - |
引脚 | 信号 | 描述 |
---|
1 | RS485+ | RS485数据正极 |
2 | RS485- | RS485数据负极 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
7 | CAN_H | CAN高电平信号 |
8 | CAN_L | CAN低电平信号 |
3、6 | - | - |
引脚 | 信号 | 描述 |
---|
1 | RS485T+ | RS485发送数据 |
2 | RS485T- |
4 | RS485R+ | RS485接收数据 |
5 | RS485R- |
7 | CAN_H | CAN高电平信号 |
8 | CAN_L | CAN低电平信号 |
3、6 | - | - |
引脚 | 信号 | 描述 |
---|
1 | 5V | 5V电源正输出 |
3 | GND | 信号地 |
4 | SDA | I2C数据 |
5 | SCL | I2C时钟 |
2、6、7、8 | - | - |
接口 | 丝印 | 说明 | 告警关联 |
---|
干接点输入接口 | DIN1 | 干接点输入1 | - |
DIN2 | 干接点输入2 |
DIN3 | 干接点输入3 |
DIN4 | 干接点输入4 |
干接点输出接口 | ALM1 | 干接点输出1 | - |
ALM2 | 干接点输出2 |
ALM3 | 干接点输出3 |
ALM4 | 干接点输出4 |
ALM5 | 干接点输出5 |
ALM6 | 干接点输出6 |
ALM7 | 干接点输出7 |
ALM8 | 干接点输出8 |
内部结构
图片为拆完盖板后的内部结构。
(1)按键板 | (2)液晶显示屏 | (3)指示灯 |
(4)主控板 |
|
|
TP482000B-L20B5技术指标
表A-2 技术指标参数类别 | 参数名称 | 描述 |
---|
环境条件 | 工作温度 | –10℃~+45℃ |
运输温度 | –40℃~+70℃ |
贮存温度 | –40℃~+70℃ |
工作湿度 | 5%~95%(RH),无凝露 |
贮存湿度 | ≤95%(RH),无凝露 |
海拔要求 | 0m~4000m (在2000m~4000m环境下高温降额,每升高200m,工作温度降低1℃) |
其他要求 | |
交流输入 | 输入制式 | 120/208V AC三相五线 |
输入电压 | 电压范围为90V AC~290V AC,误差为±5V |
输入频率 | 50/60Hz,频率范围:45Hz~66Hz |
功率因数 | ≥0.99,额定负载条件下 |
THD | ≤5%(额定输入,50%~100%负载) |
直流输出 | 输出电压范围 | –42V DC~–58V DC |
默认输出电压 | –53.5V DC |
输出功率 | 系统最大输出功率为配置整流模块个数与单个整流模块输出功率的乘积 |
稳压精度 | ≤±1% |
效率 | ≥95%(额定输入,50%~80%负载输出) |
电话衡重杂音 | ≤2mV(300Hz~3400Hz,输入≤264V AC) |
峰峰值杂音 | ≤200mV(在额定输入电压和负载范围内进行,带宽≤20M Hz) |
交流输入保护 | 交流输入过压告警点 | 280V AC |
交流输入欠压告警点 | 180V AC |
交流输入过压保护点 | 大于300V AC,290V AC~300V AC恢复 |
交流输入欠压保护点 | 小于80V AC,80V AC~90V AC恢复 |
直流输出保护 | 直流输出过压告警点 | 缺省值-58.5±0.3V DC |
直流输出过压告警恢复点 | 缺省值-58.0±0.3V DC(低于过压告警点0.5V DC) |
直流输出欠压告警点 | 缺省值-45.0±0.3V DC |
直流输出欠压告警恢复点 | 缺省值-45.5±0.3V DC(高于欠压告警点0.5V DC) |
EMC指标 | CE/RE | EN300386,Class A |
谐波电流 | 满足EN61000-3-12标准要求 |
电压波动和闪烁 | 满足EN61000-3-11标准要求 |
静电放电抗扰性(ESD) | 满足EN61000-4-2标准要求 壳体端口:接触放电6kV(B判据),空气放电8kV(B判据) 信号端口:接触放电2kV(R判据) |
电快速脉冲群抗扰性(EFT) | 满足EN61000-4-4标准要求 交流电源口±2kV,直流电源口±1kV,信号口±1kV(B判据) |
辐射抗扰性(RS) | EN61000-4-3 10V/m场强(A判据) |
传导抗扰性(CS) | EN61000-4-6 电源口满足10V的指标要求,信号口满足3V指标要求(A判据) |
浪涌抗扰性(SURGE) | EN6100-4-5 AC电源端口:共模6kV,差模6kV,8/20us(B判据) 直流输出电源端口:差模2kV,共模4kV(B判据) |
电压跌落(DIP) | 满足EN61000-4-11标准要求 |
整流模块 | 效率 | R4850G2:最高点≥96% ≥95%(230V AC,30%~100%负载) |
输出功率 | 3000W(176V AC~290V AC) 1250W(85V AC~175V AC线性降额) |
过压保护 | 范围为58.5V DC~60.5V DC |
其它 | 交流防雷 | 标称雷击放电电流20kA,最大雷击放电电流40kA,8/20us |
直流防雷 | 差摸10kA,共模20kA,8/20us |
安规设计 | 满足标准IEC/EN 60950-1/GB 4943要求 |
MTBF | 50万小时(30℃) |
结构 | 电源系统(高×宽×深) | 2000mm×600mm×600mm |
重量 | ≤150kg(不包含整流模块) |
防护等级 | IP20 |
安装方式 | 水泥地板或防静电地板安装 |
维护方式 | 支持前后维护(要求离墙壁距离≥650mm) |
进出线方式 | 上进线上出线 |
散热方式 | 自然散热 |
在90V AC~176V AC时,限功率输出
在176V AC~290V AC时,系统满载输出
