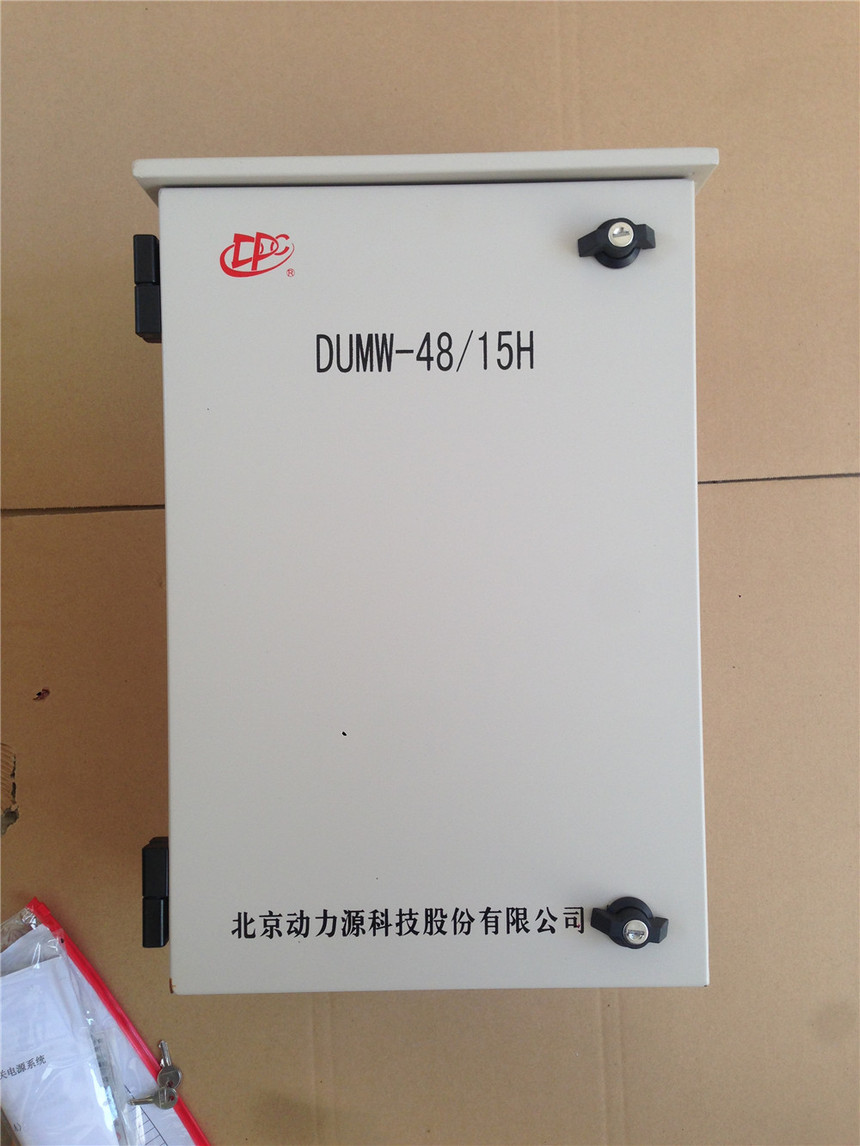

动力源DUMW-48/15H 室内兼室外智能高频开关通信电源系统
适用领域 移动通信基站等需要小功率直流电源的场所，尤其适用于移动通信室内/室外基站的BBU设备供电或接入网设备供电。
系统容量 DUMW-48/15H 15A～30A整流器1～2台 满配48V60A
技术参数 1.交流配电 交流输入 单相220V/63A/2P 1路 交流输出 10A多功能插座 1个 2.直流配电 电池 断路器63A 1路（可选） 输出分路 10A×2，16A×2，32A×2 断路器 3.整流器DZY-48/15H 交流输入电压 单相90V～300V 交流输入频率 50Hz±10% 直流输出电压/电流 48V/15A 效率 ≥90％ 4.系统参数 稳压工作范围 -43V～-58V 稳压精度 ≤±0.6% 均流误差 ≤±3% 5.控制器DKD37 工作电压 直流39V～60V 主要功能 系统检测、参数设置、电池维护、故障记录、三遥功能 机械参数 (外形尺寸：宽×深×高 单位：mm 重量) DUMW-48/15H 400×120×700 20Kg DZY-48/15H 126×208×41.6 1.7Kg DKD37 66.5×208×40.5 0.9Kg
安装方式 室内/室外 壁挂安装、抱杆安装。 设备加厚后可放10～40Ah铁锂电池，50Ah以下铅酸电池（1组）。
防护等级 IP55

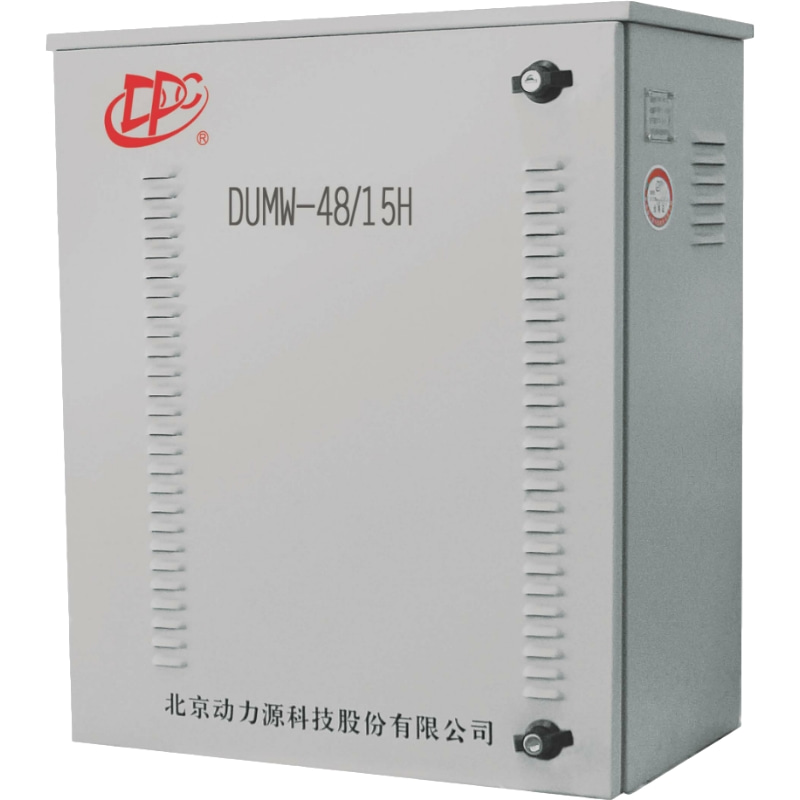

DUMW-48/15H 室外型智能开关电源是北京动力源科技股份有限公司集多年智能开关电源开发经验，根据 信息产业部行业标准，结合国内外供电状况和使用要求，设计、生产的高新技术产品。它内部配接铁锂 或铅酸蓄电池。
产品特色
● 防护设计：防护等级达到IP55；专业室外型结构设计，可适应长期恶劣环境下工作；
具有防尘、防水、隔热、防潮、防盐雾、防静电等多种防护功能
● 防盗设计：机柜采用专业室外防盗设计，无外露易拆卸螺钉
● 高可靠性：系统配置我公司自主研发的室外专用DUMW-48/30H型智能开关电源，配置电池后
组成不间断直流供电系统，使用于移动通信和接入网设备，对外界环境要求低，可保证-40℃～65℃稳定可靠工作
● 可靠散热：系统采用智能风冷技术，冷却效果好，故障率低，安全可靠
● 维护方便：整流模块采用抽屉式结构设计，可在线热插拔，便于运输、安装、更换
● 模块化设计：系统可灵活实现升级扩容
● 完善防雷：提供完善的防雷保护，涵盖交流侧、直流侧、信号侧防雷保护
● 交流输入范围大：整流器交流输入电压范围宽，满足90Vac～300Vac交流输入，非常适用于室外电压变化大的电网
● 整体解决方案：具备一体柜、单独整流柜、单独电池柜三种灵活配置方式，内部可根据用户需求
预留适当高度空间供备用
● 智能化电池管理：系统可对蓄电池进行智能化管理，对蓄电池进行自动浮充、均充管理、自动温度补偿
等管理，有效延长蓄电池的使用寿命
● 满配容量：系统满配容量为60A
● 高可靠安全品质：系统通过安规、RoHS等认证
DUMW-48/15H 15A～30A 整流器1～2台
技术参数

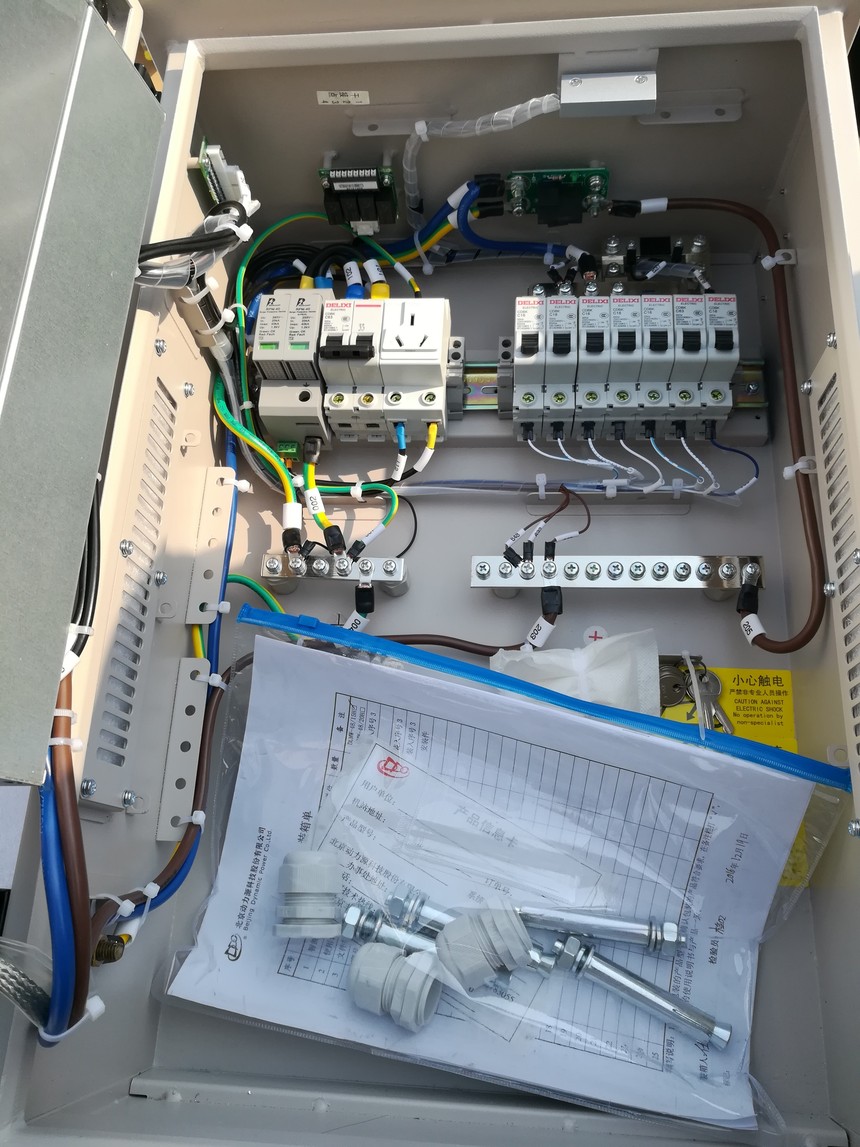

1.交流配电
交流输入 单相220V/63A/2P 1路
交流输出 10A多功能插座 1个
2.直流配电
电池 断路器63A 1路（可选）
输出分路 10A×2，16A×2，32A×2 断路器
3.整流器DZY-48/30H(50H)
交流输入电压 单相90V～300V
交流输入频率 50Hz±10%
直流输出电压/电流 48V/15A
效率 ≥90％
4.控制器DKD31
工作电压 直流39V～60V
主要功能 系统检测、参数设置、电池维护、故障记录、三遥功能
5.系统参数
稳压工作范围 -43V～-58V
稳压精度 ≤±0.6%
均流误差 ≤±3%
机械参数 (外形尺寸：宽×深×高 单位：mm 重量)
DUMW-48/15H 400×120×700 20Kg
DZY-48/15H 126×208×41.6 1.7Kg
DKD37 66.5×208×40.5 0.9Kg
安装方式
室内/室外壁挂安装、抱杆安装。
设备加厚后可放10～40Ah铁锂电池，50Ah以下铅酸电池（1组）。
产品应用
移动通信基站等需要小功率直流电源的场所，尤其适用于移动通信室内/室外基站的BBU设备供电或接入网设备供电。
