DUM-48/50H3动力源

动力源DUM-48/50H3 智能高频开关通信电源系统

动力源DUM-48/50H3 适用领域

动力源DUM-48/50H 固网通信、移动通信、电力、广电、军队等需要中功率直流电源的场所，尤其适用于移动通信和接入网设备。

动力源DUM-48/50H3 系统容量

DUM-48/50H 100A～600A 整流器2～12台

动力源DUM-48/50H3 技术参数

1.动力源DUM-48/50H 交流配电

交流输入 三相380V/100A，1路 可支持2路手/自动转换

2.动力源DUM-48/50H 直流配电

电池熔断器 熔断器500A，2路 600A系统

熔断器300A，2路 300A系统

输出分路 100A×6 一次下电，熔断器

63A×2，32A×2，10A×2 一次下电，断路器

63A×2，32A×2，10A×2 二次下电，断路器

3.动力源DUM-48/50H 整流器DZY-48/50H

交流输入电压 单相90～300V

交流输入频率 50Hz±10%

直流输出电压电流 48V/50A

效率 93%

4.动力源DUM-48/50H 控制器DKD31

工作电压 直流39V～60V

主要功能 系统检测、参数设置、电池维护、

故障记录、三遥功能、汉字液晶显示

5.动力源DUM-48/50H 系统参数

稳压工作范围 -43～-58V

稳压精度 ≤±0.6%

均流误差 ≤±3%

动力源DUM-48/50H 机械参数

(外形尺寸：宽×深×高 单位：mm 重量)

动力源DUM-48/50H2 机柜600×400×1600 54Kg

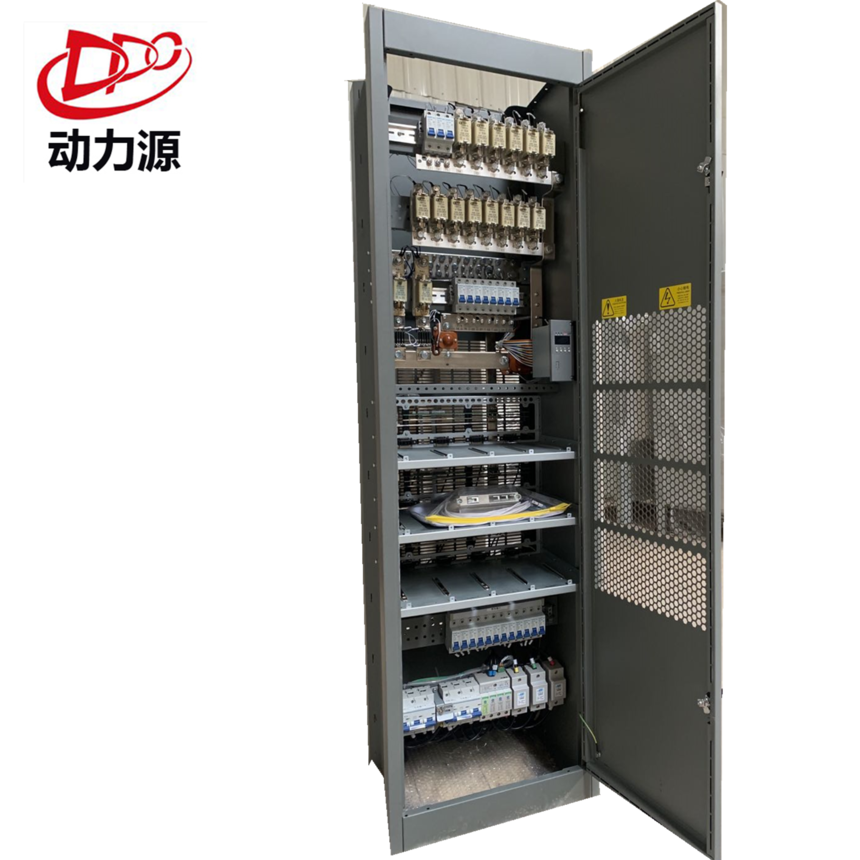

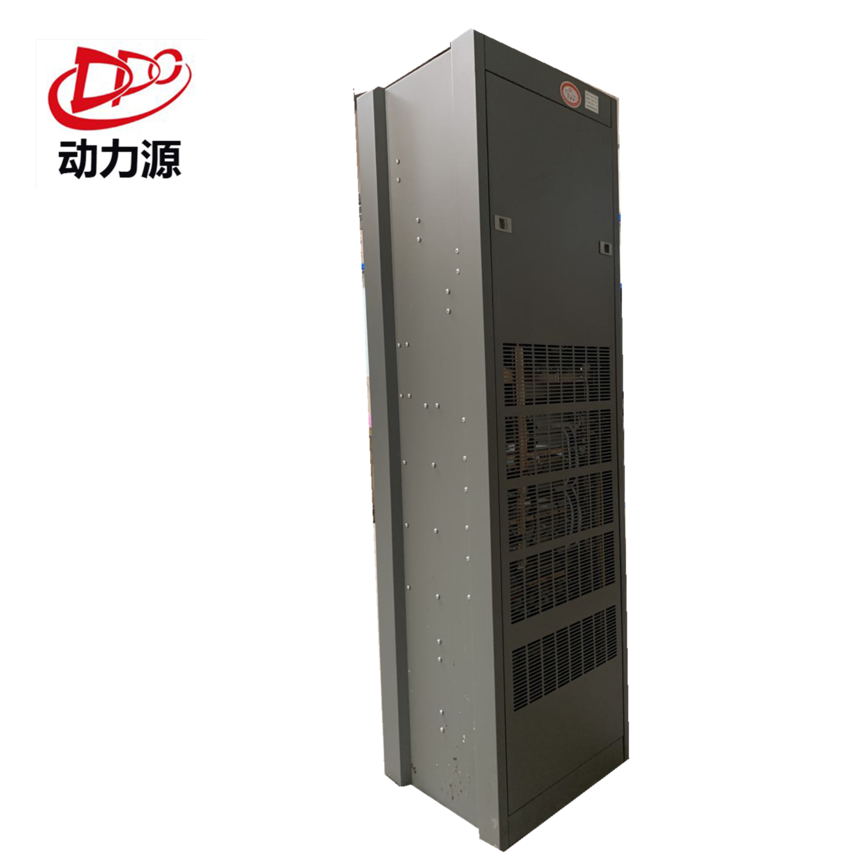

动力源DUM-48/50H3 机柜450×400×1600 42Kg

DZY-48/50H 整流器85×312×133 2.9Kg

DKD31 控制器130×37×65 0.9Kg

为了降低电源的能耗，减少二氧化碳排放，动力源通过多年的技术积累，一举攻克了进一步提升整 流器效率的难题，研发出了比普通模块效率高5%的高效模块，还实现了高效模块与普通模块在同一系统中使 用，并且改进了控制系统的休眠功能，实现了高效整流器的“定向”休眠功能。

动力源DZY-48/50H I 智能高频高效开关电源整流器

适用领域  移动通信基站等需要提高系统效率达到节能目的的场所。

整流模块特点 与原有的DUM-48/50H系统完全兼容，并可以同机柜混插使用。

整流器型号 DZY-48/50H I

技术参数 DZY-48/50H I 交流输入电压   单相90V～300V 交流输入频率  50Hz±10% 直流输出电压/电流  48V/50A 效率  97% 稳压工作范围  -43V～-58V

机械参数 (外形尺寸：宽×深×高 单位：mm 重量) DZY-48/50H I  85×312×133  2.9Kg

应用方案 1、新建基站全部采用高效模块组成的系统。实际转换效率比原来的电源系统高3～5个百分点。 2、在原有的50H系统上根据基站实际负载量通过扩容整流模块和系统的定向休眠功能来提升系统实际转换效率。 3、非50H系统可通过加装壁挂式电源或者插箱式电源系统与原系统并联供电来提升系统实际转换效率。
