动力源室内组合开关电源DUM-48/50H 48v300A～1000A
序号 | 组成 | 功能 |
1 | 单面维护 | 便于靠墙安装，节约机房面积 |
2 | 整流模块效率≥95% | 效率节能达到B级 |
3 | 整流模块工作模式 | 具有休眠功能，自动开关模块，并且模块可以自动轮换工作 |
4 | 直流配电 | 智能配电单元(安装在智能配套综合柜中)，检测重要负载总电流、次要负载总电流并上传到开关电源的监控单元 |
输出分路的熔断器、断路器的容量和数量可根据用户需求进行调整 |
5 | 监控模块 | 具备RS485标准接口，上传各类实时数据和告警等 |
计量功能。按周期(例如每月)提供不同客户电度用电比例(可选)，按周期(例如每月)提供不同客户电流用电比例(可选)，蓄电池按周期(例如每月)放电电量 |
机架 | 组合式高频开关电源-组合电源机架600A | 1 |
交流配电单元 | 交流输入分路 | 组合式高频开关电源-配电单元分路交流断路器(100A/3P) | 1 |
整流模块独立断路器 | 组合式高频开关电源-配电单元分路交流断路器(25A/1P) | 12 |
负载下电 | 客户一 | 组合式高频开关电源-配电单元分路直流分路断路器(63A) | 3 |
组合式高频开关电源-160A熔断器 | 4 |
组合式高频开关电源-熔断器熔座(160A) | 4 |
组合式高频开关电源-配电单元分路直流接触器（200A） | 1 |
客户二 | 组合式高频开关电源-配电单元分路直流分路断路器(63A) | 3 |
组合式高频开关电源-160A熔断器 | 4 |
组合式高频开关电源-熔断器熔座(160A) | 4 |
组合式高频开关电源-配电单元分路直流接触器（200A） | 1 |
客户三 | 组合式高频开关电源-配电单元分路直流分路断路器(63A) | 3 |
组合式高频开关电源-160A熔断器 | 4 |
组合式高频开关电源-熔断器熔座(160A) | 4 |
组合式高频开关电源-配电单元分路直流接触器（200A） | 1 |
客户四 | 组合式高频开关电源-配电单元分路直流分路断路器(63A) | 3 |
组合式高频开关电源-配电单元分路直流接触器（200A） | 1 |
电池下电 | 客户一 | 组合式高频开关电源-100A熔断器 | 4 |
组合式高频开关电源-熔断器熔座(100A) | 4 |
客户二 | 组合式高频开关电源-100A熔断器 | 4 |
组合式高频开关电源-熔断器熔座(100A) | 4 |
客户三 | 组合式高频开关电源-100A熔断器 | 4 |
组合式高频开关电源-熔断器熔座(100A) | 4 |
客户四 | 组合式高频开关电源-配电单元分路直流分路断路器(16A) | 2 |
电池下电保护 | 组合式高频开关电源-配电单元分路直流接触器（400A） | 1 |
电池分路 | 组合式高频开关电源-500A熔断器 | 2 |
组合式高频开关电源-熔断器熔座(500A) | 2 |
监控模块 | 组合式高频开关电源-监控模块50A | 1 |
整流模块 | 组合式高频开关电源-整流模块50A高效 | 可根据需求选择 |
交流防雷 | 组合式高频开关电源-配电单元分路交流输入C级防雷器（三相，In=20kA） | 1 |
直流防雷 | 组合式高频开关电源-配电单元分路直流输出防雷器（Imax=15kA） | 1 |
温补电缆 | 组合式高频开关电源-3m温度补偿电缆 | 1 |

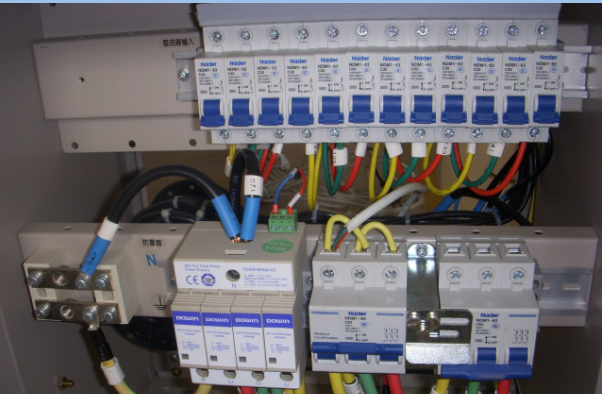

交流配电单元照片：
动力源室内组合开关电源DUM-48/50H 300A～1000A
