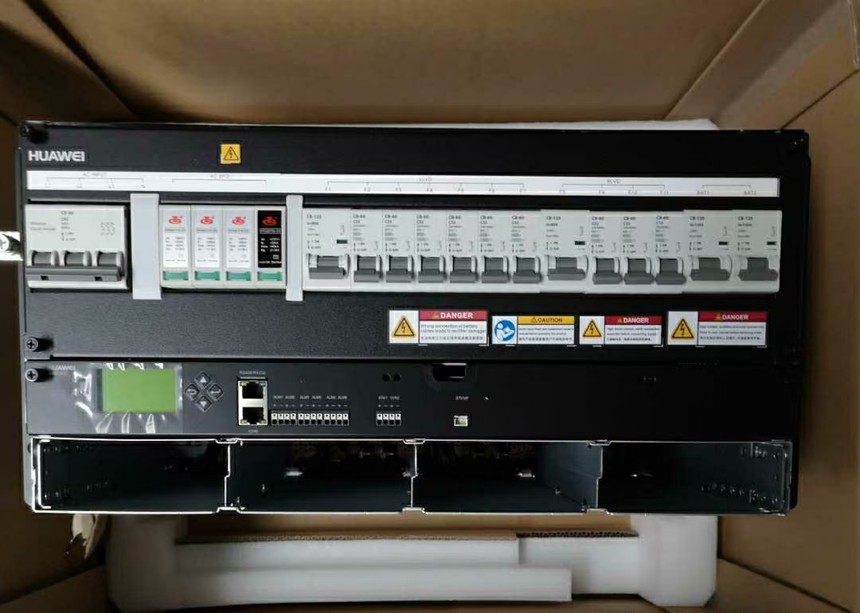

华为ETP48200-C5B6

嵌入式电源系统,华为Huawei etp48200-c5b6各功能单元采用标准化尺寸设计，支持热插 拔，系统高度5U，支持标准19英寸机架或嵌入式机柜等多种 安装方式。华为ETP48200-C5B6嵌入式直流电源系统，实现交流输入转换为 稳定的48V直流输出，可配置4个48V/50A整流模块，最大输 出电流为200A。etp48200-c5b6华为系统可适应宽范围交流输入，具备智能化蓄电池 管理、远程监控等功能。

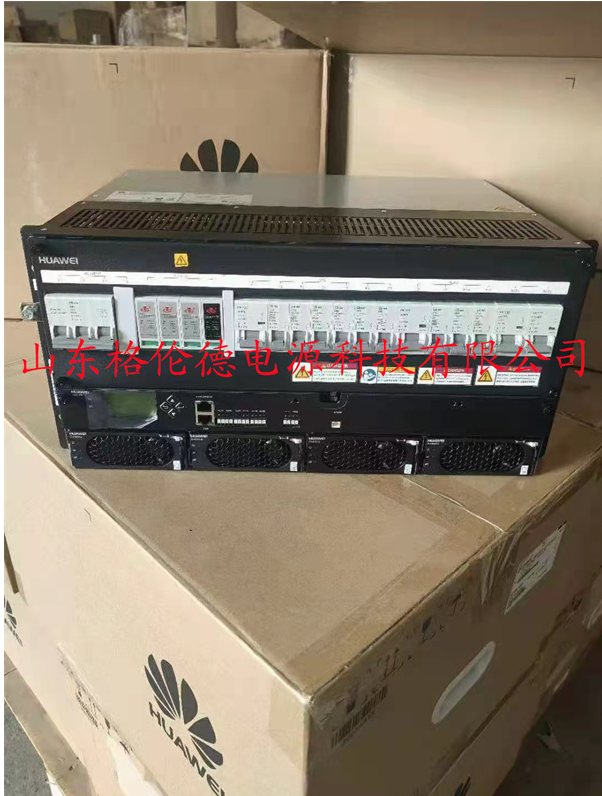

ETP48200-C5B6华为嵌入式电源

简介 特性

   1U整流模块：高密度（42.7W/inch3）、高效率 （>96%），高温下可靠输出（55℃以下输出不降额）

 电源宽工作温度范围：-40～+65℃

 电源模块支持热插拔，安装维护便利

 标准安装结构设计，通用性强

 电源结构紧凑，节省空间，节省安装成本  完善的模块休眠功能，进一步提高系统效率

 智能化蓄电池管理和电池保护，延长电池使用寿命  支持环境监控，可通过干接点、串口或网络接口实现远程 管理

试用场景

 无线基站  传送网  企业通讯网络

ETP48200-C5B6华为嵌入式电源参数

产品类型 ETP48200-C5B6华为

系统 尺寸（宽 × 深 × 高） 482.6 mm × 330 mm × 219.5 mm

重量 ≤ 20 kg（不含整流模块）

温控方式 自然散热

安装方式 19英寸机架或者嵌入式机柜安装 走线方式 上进上出

维护模式 前维护 防护等级 IP20

交流配电

输入制式 220/380 Vac 三相，兼容220 Vac单相 输入电压 85–300 Vac，额定电压：220 Vac  频率 45–66 Hz，额定频率：50/60 Hz

输入空开 1 × 63 A/3P  防雷 20/40 kA，8/20 μs

交流输出 -

输出电压 42–58 Vdc，额定电压：53.5 Vdc  最大容量 12 kW

直流配电

电池空开 2 × 125 A/1P 负载下电 1 × 80 A/1P，6 × 32 A/1P  电池下电 1 × 80 A/1P，2 × 32 A/1P，1 × 10 A/1P 防雷 10/20 kA，8/20 μs

整流模块 类型 R4850G2 额定功率 3000 W (176–300 Vac) 尺寸（宽 × 深 × 高） 105 mm × 281 mm × 40.8 mm  效率 > 96%

监控模块 类型 SMU06C1 通信端口 RS232, RS485

环境 工作温度 –40℃ ~ +65℃ （如果在3000~4000米海拔下使用，最高工作温度有降额，每升高200米降低1℃） 存储温度 –40% ~ +70%  相对湿度 5% – 95%（无凝露） 高度 0 – 4000 m

华为ETP48200-C5B6嵌入式直流电源

Huawei etp48200-c5b6 embedded DC power supply system realizes the conversion of AC input to stable 48V DC output. It can be configured with four 华为48V / 50A rectifier modules, and the maximum output current is 200A. Each functional unit adopts standardized size design, supports hot plug, the system height is 5u, and supports various installation methods such as standard 19 inch rack or embedded cabinet. The system can adapt to a wide range of AC input, and has the functions of intelligent battery management, remote monitoring and so on. Embedded power system, 华为Huawei etp48200-c5b6
