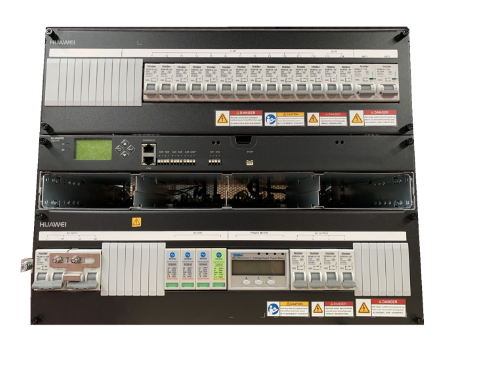

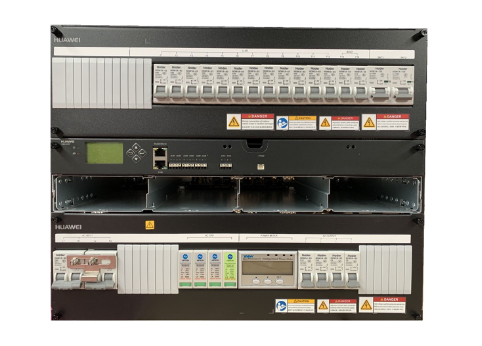

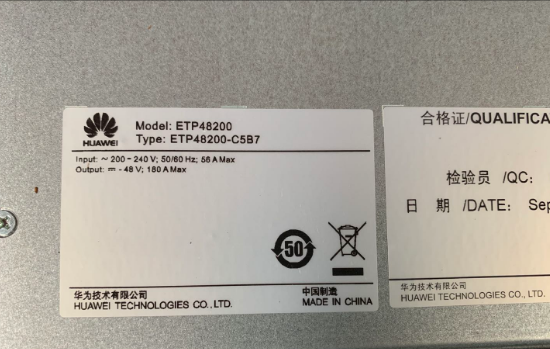

华为ETP48200-C5B7

城市: 全国

咨询热线: 18366068668

18366068668

产品说明

ETP48200-C5B7、ETP48200-C5B8是华为盒式嵌入式通信直流高频开关电源系统，给–48V DC系列的通信设备供电。ETP48200-C5B7华为最大输出电流为200A，ETP48200-C5B8最大输出电流为120A。

技术规格

参数类别	参数名称	描述
环境条件	工作温度	–40℃～+45℃
	运输温度	–40℃～+70℃
	贮存温度	–40℃～+70℃
	工作湿度	5%RH～95%RH（无凝露）
	贮存湿度	5%RH～95%RH（无凝露）
	海拔要求	0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
交流输入	输入制式	两路220V AC单相交流输入
	电压范围	整流模块支持的电压范围：85V AC～300V AC 智能电表支持的电压范围：160V AC～280V AC
	输入频率	45Hz～66Hz，额定值为50Hz/60Hz
	功率因数（PF）	≥0.99（额定输入，负载条件下）
	总谐波失真（THD）	≤10％（Vin=208V AC，220V AC，230V AC，240V AC，50%～100%负载）
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	最大输出功率	ETP48200-C5B7：12000W ETP48200-C5B8：6912W
	稳压精度	≤±1%（半载时输出电压稳定在53.5V DC±0.1V DC范围内）
	峰峰值杂音电压	≤200mV（额定输入电压和负载范围内）
	海拔要求	0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
	交流输入	输入制式	两路220V AC单相交流输入
电压范围		整流模块支持的电压范围：85V AC～300V AC 智能电表支持的电压范围：160V AC～280V AC
输入频率		45Hz～66Hz，额定值为50Hz/60Hz
功率因数（PF）		≥0.99（额定输入，负载条件下）
总谐波失真（THD）		≤10％（Vin=208V AC，220V AC，230V AC，240V AC，50%～100%负载）
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	最大输出功率	ETP48200-C5B7：12000W ETP48200-C5B8：6912W
	稳压精度	≤±1%（半载时输出电压稳定在53.5V DC±0.1V DC范围内）
	峰峰值杂音电压	≤200mV（额定输入电压和负载范围内）
	<p id="ZH-CN_TOPIC_0197834382__p28049240" style="margin-top: 0.2em; margin-bottom: 0.2em; box-sizing: btyle="font-family: 微软雅黑, "Microsoft YaHei"; font-size: 16px;">海拔要求	0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
	交流输入	输入制式	两路220V AC单相交流输入
电压范围		整流模块支持的电压范围：85V AC～300V AC 智能电表支持的电压范围：160V AC～280V AC
输入频率		45Hz～66Hz，额定值为50Hz/60Hz
功率因数（PF）		≥0.99（额定输入，负载条件下）
总谐波失真（THD）		≤10％（Vin=208V AC，220V AC，230V AC，240V AC，50%～100%负载）
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	最大输出功率	ETP48200-C5B7：12000W ETP48200-C5B8：6912W
	稳压精度	≤±1%（半载时输出电压稳定在53.5V DC±0.1V DC范围内）
	峰峰值杂音电压	≤200mV（额定输入电压和负载范围内）
	电话衡重杂音电压	≤2mV（300Hz～3400Hz，输入电压≤264V AC）
	均流不平衡度	≤±5%（50%～100%负载）
交流输入保护	交流输入过压保护点	≥300V AC
	交流输入过压恢复点	290V AC～300V AC
	交流输入欠压保护点	≤80V AC
	交流输入欠压恢复点	80V AC～90V AC
直流输出保护	直流输出过压保护点	范围为–58.5V DC～–60.5V DC
EMC指标	传导干扰	交流端口EN 55022 class B
	传导干扰	直流端口EN 55022 class A
	辐射干扰	EN 55022 class B
	谐波电流	IEC 61000-3-12
	电压闪烁和波动	电话衡重杂音电压	≤2mV（300Hz～3400Hz，输入电压≤264V AC）
	均流不平衡度	≤±5%（50%～100%负载）
	交流输入保护	交流输入过压保护点	≥300V AC
		交流输入过压恢复点	290V AC～300V AC
		交流输入欠压保护点	≤80V AC
		交流输入欠压恢复点	80V AC～90V AC
	直流输出保护	直流输出过压保护点	范围为–58.5V DC～–60.5V DC
EMC指标	传导干扰	交流端口EN 55022 class B
	传导干扰	直流端口EN 55022 class A
	辐射干扰	EN 55022 class B
	谐波电流	IEC 61000-3-12
	电压闪烁和波动	电话衡重杂音电压	≤2mV（300Hz～3400Hz，输入电压≤264V AC）
	均流不平衡度	≤±5%（50%～100%负载）
	交流输入保护	交流输入过压保护点	≥300V AC
		交流输入过压恢复点	290V AC～300V AC
		交流输入欠压保护点	≤80V AC
		交流输入欠压恢复点	80V AC～90V AC
	直流输出保护	直流输出过压保护点	范围为–58.5V DC～–60.5V DC
EMC指标	传导干扰	交流端口EN 55022 class B
	传导干扰	直流端口EN 55022 class A
	辐射干扰	EN 55022 class B
	谐波电流	IEC 61000-3-12
	电压闪烁和波动	电话衡重杂音电压	≤2mV（300Hz～3400Hz，输入电压≤264V AC）
	均流不平衡度	≤±5%（50%～100%负载）
	交流输入保护	交流输入过压保护点	≥300V AC
		交流输入过压恢复点	290V AC～300V AC
		交流输入欠压保护点	≤80V AC
		交流输入欠压恢复点	80V AC～90V AC
	直流输出保护	直流输出过压保护点	范围为–58.5V DC～–60.5V DC
EMC指标	传导干扰	交流端口EN 55022 class B
	传导干扰	直流端口EN 55022 class A
	辐射干扰	EN 55022 class B
	谐波电流	IEC 61000-3-12
	电压闪烁和波动	IEC 61000-3-3
	静电放电抗扰性（ESD）	IEC 61000-4-2 壳体端口接触放电6kV，空气放电8kV，信号端口接触放电2kV
	电快速脉冲群抗扰性（EFT）	IEC 61000-4-4 交直流电源端口2kV
	辐射抗扰性（RS）	IEC 61000-4-3 10V/m场强
	传导抗扰性（CS）	IEC 61000-4-6 电源口满足10V的指标要求，信号口满足3V指标要求
	浪涌抗扰性（SURGE）	IEC 61000-4-5 交直流电源端口差模2kV，共模4kV，8/20μs
	电源跌落抗扰度（DIP）	满足IEC 61000-4-11标准要求
其它	防雷	交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs 直流防雷：差模10kA，共模20kA，8/20μs
	安规设计	满足标准IEC/EN60950-1/GB 4943，通过TUV、CE认证
	MTBF	20万小时
结构	电源系统（高×宽×深）	IEC 61000-3-3
	静电放电抗扰性（ESD）	IEC 61000-4-2 壳体端口接触放电6kV，空气放电8kV，信号端口接触放电2kV
	电快速脉冲群抗扰性（EFT）	IEC 61000-4-4 交直流电源端口2kV
	辐射抗扰性（RS）	IEC 61000-4-3 10V/m场强
	传导抗扰性（CS）	IEC 61000-4-6 电源口满足10V的指标要求，信号口满足3V指标要求
	浪涌抗扰性（SURGE）	IEC 61000-4-5 交直流电源端口差模2kV，共模4kV，8/20μs
	电源跌落抗扰度（DIP）	满足IEC 61000-4-11标准要求
其它	防雷	交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs 直流防雷：差模10kA，共模20kA，8/20μs
	安规设计	满足标准IEC/EN60950-1/GB 4943，通过TUV、CE认证
	MTBF	20万小时
结构	电源系统（高×宽×深）	352.8mm×482.6mm×330mm
	重量	≤30kg（不含整流模块）
	防护等级	IP20
	安装方式	支持19英寸机架安装
	进出线方式	交流前侧下进出线，直流前侧上进出线
	维护方式	支持前维护方式
	散热方式	自然散热

系统特点

电压范围宽160V AC～280V AC
完善的电池管理功能
网络化设计，提供一路COM接口、一路RS485/RS232接口
支持华为网管协议和电总协议，可与华为NetEco网管、M2000网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
支持LCD界面显示、按键操作
支持整流模块热插拔
整流模块功率因数值达0.99

工作原理

电源系统工作原理示意图如图2-1所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V直流电，由直流配电单元给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。

图2-1 电源系统工作原理示意图

系统配置

352.8mm×482.6mm×330mm

重量	≤30kg（不含整流模块）
防护等级	IP20
安装方式	支持19英寸机架安装
进出线方式	交流前侧下进出线，直流前侧上进出线
维护方式	支持前维护方式
散热方式	自然散热

系统特点

电压范围宽160V AC～280V AC
完善的电池管理功能
网络化设计，提供一路COM接口、一路RS485/RS232接口
支持华为网管协议和电总协议，可与华为NetEco网管、M2000网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
支持LCD界面显示、按键操作
支持整流模块热插拔
整流模块功率因数值达0.99

工作原理

电源系统工作原理示意图如图2-1所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V直流电，由直流配电单元给多路负载供电。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。

图2-1 电源系统工作原理示意图

系统配置

ETP48200-C5B7、ETP48200-C5B8系统配置见表2-1。

表2-1 ETP48200-C5B7、ETP48200-C5B8系统配置

项目	系统配置
插框	3U直流配电空间 1U监控单元 1U整流模块安装空间 3U交流配电空间
配电单元	交流配电：交流输入空开，交流输出空开直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
监控单元	SMU06C1
整流模块	最大可配置4个R4850N6或R4850G6整流模块
防雷器	交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs 直流防雷：差模10kA，共模20kA，8/20μs

配电单元

ETP48200-C5B7、ETP48200-C5B8直流配电单元如图3-2所示，交流配电单元如图3-3所示，配电规格如表3-1所示。

图3-2 直流配电单元

（1）LLVD空开

（2）BLVD空开

（3）电池空开

图3-3 交流配电单元（无盖板）
