华为ETP48200-C5E1

ETP48200-C5E1,ETP48200华为嵌入式电源系统 ETP48200-C5E1嵌入式华为直流电源系统，实现交流输入转换为稳定 的48V直流输出，支持50A整流模块，最大输出功率200A。各 功能单元采用标准化尺寸设计，支持热插拔，系统高度5U，支持 标准19英寸机架或嵌入式机柜等多种安装方式。

系统可适应宽范 围交流输入，具备智能化蓄电池管理、远程监控等功能。

ETP48200-C5E1华为嵌入式电源 简介 特点  1U 整流模块: 高密、高效 (>96%), 高温下性能满额输出 (55℃下均可 满额输出)  宽泛的工作温度范围：-40℃ 至 65℃可工作  支持模块热插拔  标准设计，支持19/21英寸机架安装  紧凑设计(仅有5U高度), 节省空间  完善的整流模块休眠功能，提高系统效率  智能电池管理与保护，延长电池寿命  支持干接点、串口、以太网口等环境信号监控和远程管理

使用场景模拟：

 无线站点设备供电  传输站点设备供电  企业通信网络设备供电

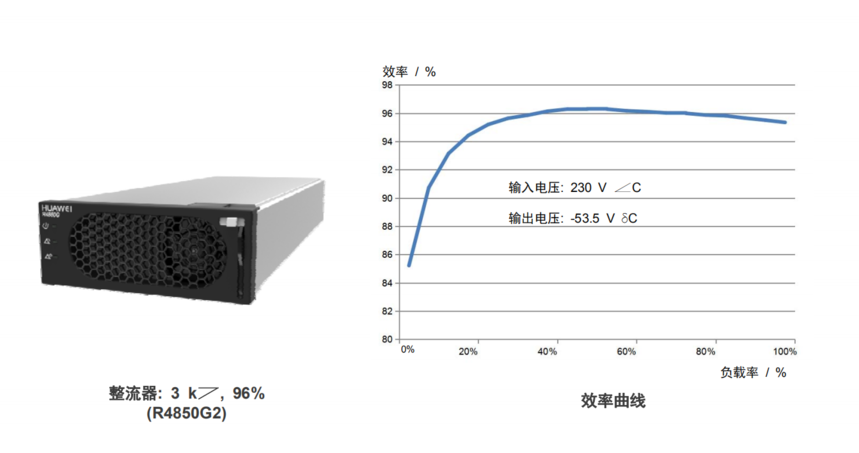

ETP48200-C5E1华为嵌入式电源整流模块

ETP48200-C5E1华为嵌入式电源技术参数

产品型号 ETP48200-C5E1华为

系统 尺寸（宽 × 深 × 高） 482.6 mm × 330 mm × 219.5 mm (5U)

重量 ≤ 20 千克 (不含整流)

温控方式 自然散热

安装方式 19英寸机架或者嵌入式机柜安装

走线方式 前进前出 维护模式 前维护

防护等级 IP20

ETP48200-C5E1华为嵌入式电源输入

输入制式 85–300 V AC, 额定电压: 220 V AC, 220/380 V AC 三相 兼容 220 V AC 单 相 频率 45~66 Hz，额定频率：50/60 Hz

输入空开 1 × 63 A/3P

交流输出 输出空开 1 × 20 A/1P 输出电压 42–58 V DC, 额定电压: 53.5 V DC 最大输出能力 12 kW

直流输出 电池空开 2 × 125 A/1P 负载下电 2 × 125A/1P, 2 × 63 A/1P, 1 × 32 A/1P 电池下电 1 × 63 A/1P, 3 × 32 A/1P, 1 × 16 A/1P SPD 20/40 kA, 8/20 μs (AC) , 10/20 kA, 8/20 μs (DC)

ETP48200-C5E1华为嵌入式电源EMC & 防护

EMC EN 55032, IEC 61000-3-3, IEC 61000-3-12, IEC 61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC 61000-4-11 安全 IEC62368-1 和 GB4943

环境 工作温度 –40℃ 至 +65℃ 存储温度 –40℃ 至 +70℃ 工作湿度 5% ~ 95%（无凝露） 工作海拔 0 ~4000m (如果在2000~4000米海拔下使用，最高工作温度有降额，每升高200米降低1℃)

ETP48200-C5E1华为嵌入式电源整流模块产品型号

R4850G2 R4850N6 整流器 效率 > 95% (30% 至 100% 带载) > 96% 最大 > 92% (30% 至 100% 带载) >94% 最大 最大功率 3000W (176 至 300 V AC )

输入电压 85 至 300 V AC

工作温度 -40 ℃ 至 +75 ℃ (55 ℃下不降额) ETS EN 300-019 -40 ℃ 至 +75 ℃ (55 ℃下不降额) ETS EN 300-019

尺寸（宽 × 深 × 高） 105 mm× 269 mm × 40.8 mm 重量 ≤ 2.0 千克 温控方式 强制风冷（内置风扇） 功率因数 ≥ 0.99 (230VAC 下，> 50% 带载) THD ≤ 5% (230VAC 下，> 50% 带载)

ETP48200-C5E1华为嵌入式电源监控模块产品型号 SMU02C

监控 信号输入 6路通用干接点输入，7路传感器输入（包括1路环境温湿度、1路水浸、2路环境温度、1路 门磁、1路烟雾和1路电池温度） 告警输出 8路干接点告警 通信端口 RS232, RS485, CAN,FE 显示方式 LCD

Etp48200-c5e1 Huawei embedded power rectifier module product model

R4850g2 r4850n6 rectifier efficiency > 95% (30% to 100% on load) > 96% maximum > 92% (30% to 100% on load) > 94% maximum power 3000W (176 to 300 V AC)

Input voltage 85 to 300 V AC
