华为室外一体化机柜TP48200A-HX09A4

TP48200A-HX09A4,华为室外一体化机柜

TP48200A-HX09A4华为 是热交换非空调电源柜，主要为室外覆盖–48V的通信基站产品配套设备供电。

型号说明

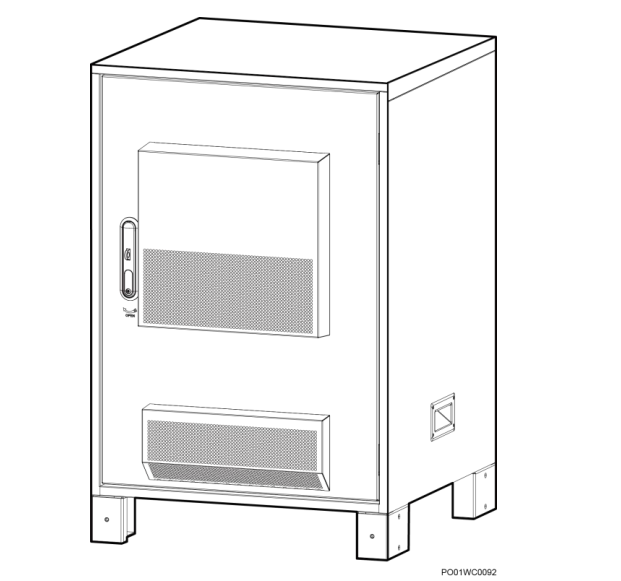

机柜外观：

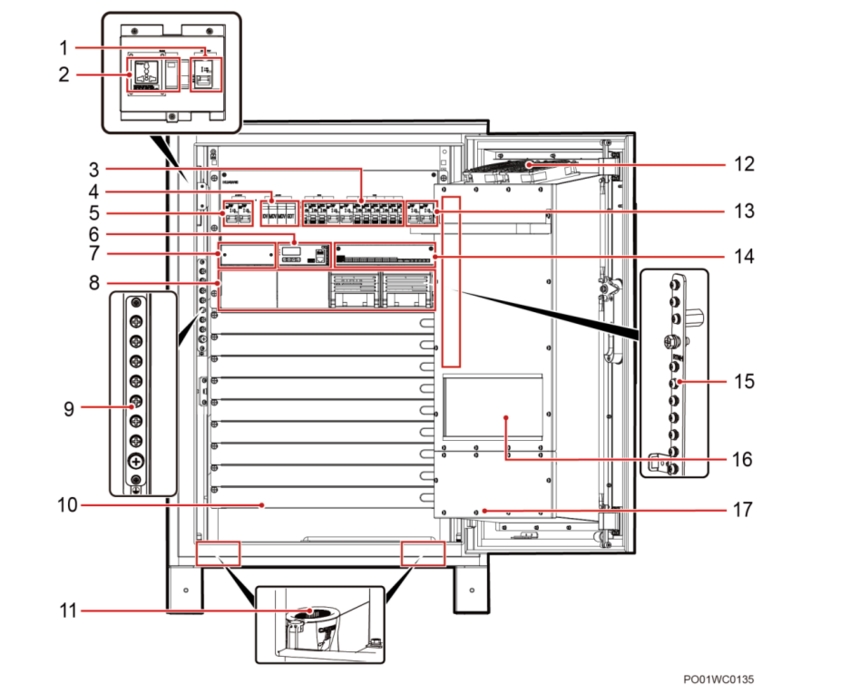

机柜内部结构：

（1）交流输出空开和端子 （2）万能插座和保护开关 （3）直流输出空开 （4）交流防雷器 （5）交流输入空开 （6）监控模块 （7）电池强制上电开关 （在盖板后面） （8）整流模块安装空间 （9）接地排 （10）用户设备安装空间 （11）走线袋 （12）内循环风扇 （13）电池空开 （14）用户接口模块 （15）RTN+母排 （16）热交换芯 （17）外循环风扇（在盖板后面）

TP48200A-HX09A4华为 交流配电单元

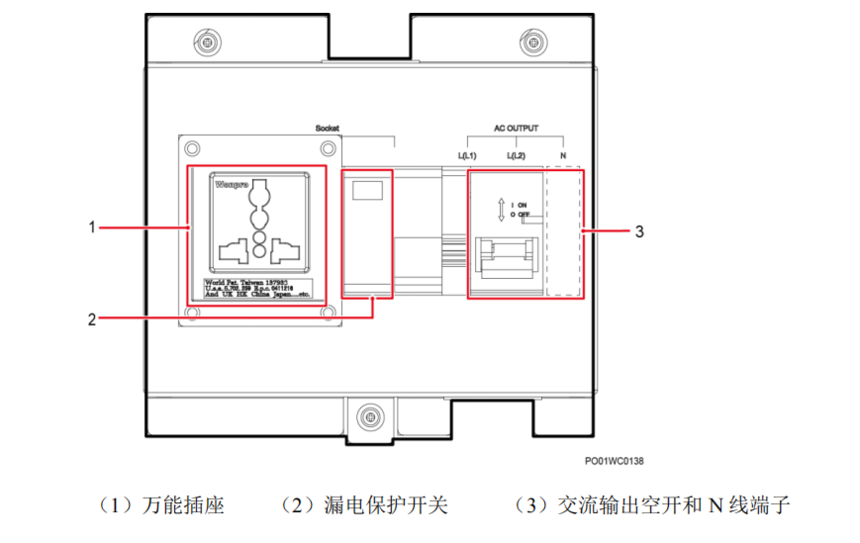

交流输出单元（万能插座和漏电保护）

TP48200A-HX09A4华为 输入制式  220V AC 单相 110V AC 双火线

TP48200A-HX09A4华为 交流输入空开1 路 125A/2P

交流防雷 标称雷击放电电流 20kA， 8/20us；最大雷击放电电 流±40kA，8/20us 标称雷击放电电流 30kA， 8/20us；最大雷击放电电 流±60kA，8/20us 交流输出空开 1 路 16A/1P 1 路 16A/2P（220V AC 输 出）

维护插座及其保护形式 万能插座+16A MCB 保护 万能插座（110V AC 输 出）+10A 漏电保护

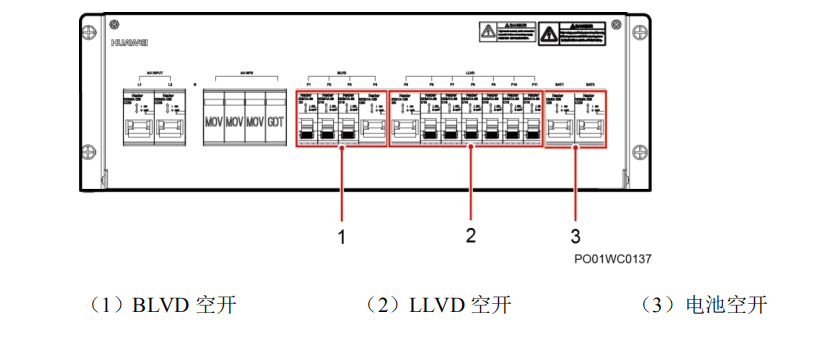

TP48200A-HX09A4 华为直流配电单元

TP48200A-HX09A4华为室外一体化机柜直流输出配电

电池空开 2 路 125A/1P

BLVD 空开  1 路 80A/1P，2 路 25A/1P，1 路 10A/1P

LLVD 空开  1 路 80A/1P，6 路 25A/1P
