TBC300A-DCA3/TBC300A-DCA5/ TBC300A-TCA2

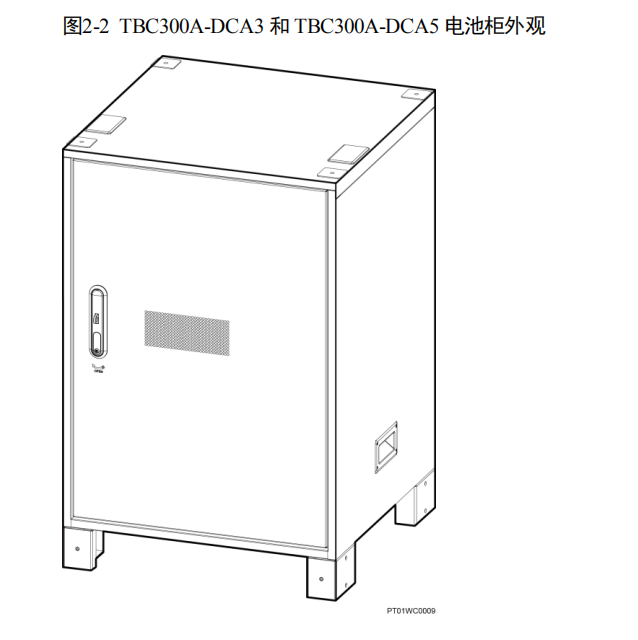

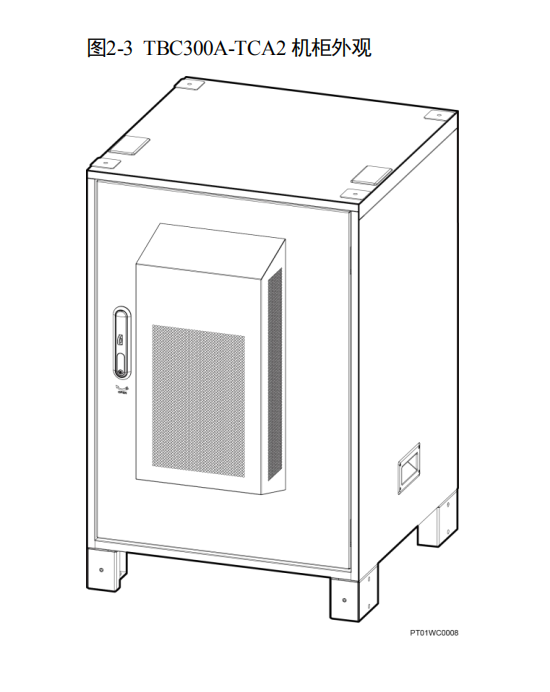

华为室外电池柜TBC300A-DCA3 是直通风南方型电池柜，TBC300A-DCA5华为电池机柜 是直通 风北方型电池柜，华为电池柜TBC300A-TCA2 是 TEC（Thermal Electric Cooler 热电制冷）电池 柜，都是用于给通信设备备电。

此机柜为电池柜可配合华为室外电源柜TP48200A组成双柜或者上下连体柜

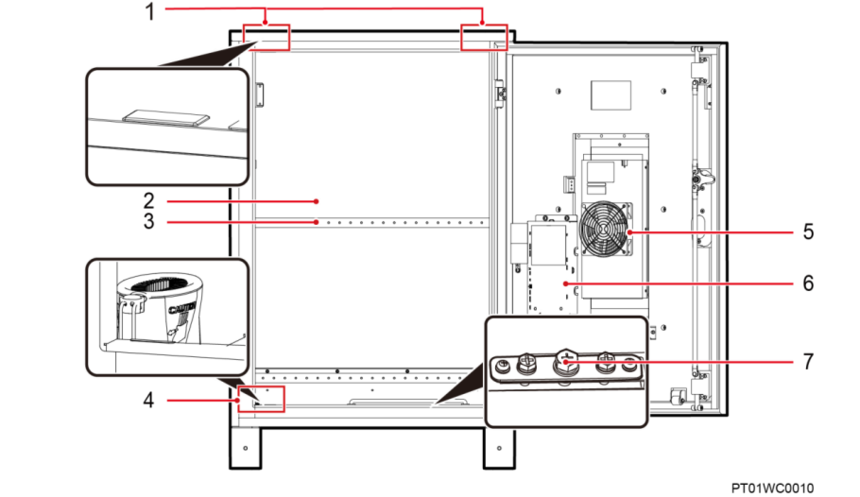

TBC300A-DCA3 内部结构图

（1）上走线孔 （2）电池安装空间 （3）电池架 （4）走线袋 （5）直通风风扇 （6）TCUA 控制盒 （7）接地排

TBC300A-DCA5 内部结构图

（1）上走线孔 （2）电池安装空间 （3）电池架 （4）走线袋 （5）直通风风扇 （6）TCUA 控制盒 （7）加热器 （8）接地排

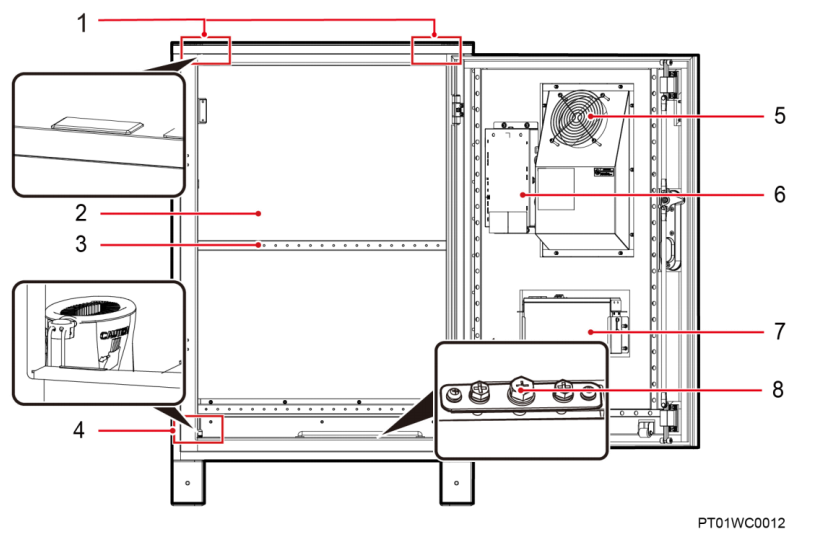

TBC300A-TCA2 内部结构图

TBC300A-DCA3 和 TBC300A-DCA5 型号说明

TBC300A-TCA2 的型号说明

TBC300A-DCA3、TBC300A-DCA5 和 TBC300A-TCA2

系统配置 项目 TBC300A-DCA3 TBC300A-DCA5 TBC300A-TCA2 适用环境 B 类 B 类 C 类 加热器 无 有 TEC 自带有加热功 能 温控单元 直通风、TCUA 控 制盒 直通风、TCUA 控 制盒 TEC 空调、TCUA 控制盒 传感器 1 个门磁传感器、1 个电池温度传感器 蓄电池 2 层电池舱，最大可支持 2 组狭长型蓄电池（12V/150Ah）

工作温度  TBC300A-DCA3：–10℃～＋45℃+1120 W/m2 太阳辐射  TBC300A-DCA5：–40℃～＋45℃+1120 W/m2 太阳辐射  TBC300A-TCA2：–40℃～＋45℃+1120 W/m2 太阳辐射

运输温度 –40℃～＋70℃ 贮存温度 –40℃～＋70℃ 工作湿度 5%～95% 贮存湿度 5%～95% 海拔要求 0m～4000m （在 2000m～4000m 环境下高温降额，每升高 200m，工作温度 降低 1℃）

机柜尺寸（高×宽×深） 900mm×650mm×650mm（不包含底座，不包含门 外凸出部分） 底座尺寸（高×宽×深） 100mm×650mm×650mm

机柜重量   TBC300A-DCA3 & TBC300A-DCA5：≤50kg （不包含电池）  TBC300A-TCA2：≤56kg（不包含电池）

防护等级  TBC300A-DCA3 & TBC300A-DCA5：IP34  TBC300A-TCA2：IP55

安装方式  TBC300A-DCA3 & TBC300A-DCA5 & TBC300ATCA2：落地安装，靠墙安装，与电源柜或电池 柜堆叠安装 说明 TBC300A-DCA3 & TBC300A-DCA5 靠墙安装时背部与墙 的距离不得小于 100mm。
