TP48200A-HD15A9

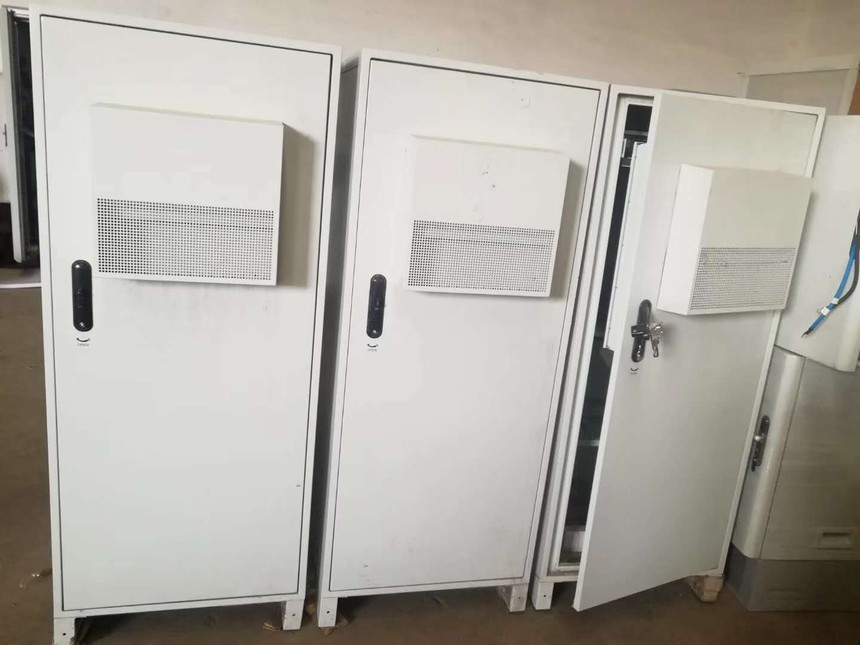

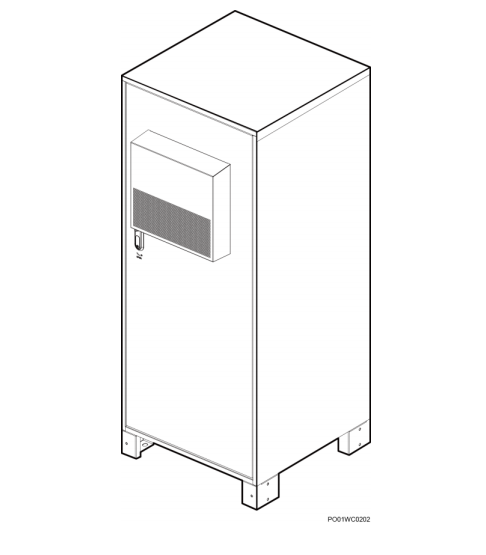

48v200A华为TP48200A-HD15A9室外一体化通信电源机柜 机柜尺寸：宽650x650深x高1600 单位mm 华为热交换机柜

TP48200A-HD15A8华为 内部结构如下图

（1）维护插座及保护空开 （2）交流输出空开及端子 （3）接地排 （4）用户设备安装空间 （5）电池安装空间 （6）加热器 （7）外循环风扇 （8）热交换芯 （9）RTN+母排 （10）整流模块安装空间 （11）用户接口模块 （UIM02C） （12）监控模块 （SMU02B）

（13）内循环风扇 （14）电池强制上电开关 （在盖板后面） （15）电池支路空开 （16）重要负载支路空开 （17）次要负载支路空开 （18）交流防雷器 （19）交流输入空开及端子

TP48200A-HD15A8华为室外一体化机柜电源产品详细配置：

 交流防雷： 标称雷击放 电电流 30kA，最大 雷击放电电 流 60kA， 8/20μs  直流防雷： 差摸 10kA， 共模 20kA， 8/20μs 最大输出 功率12kW 适用环境 B 类

 交流输入空 开：1× 125A/2P  交流输出空 开：1× 16A/2P，1 路维护插座 （10A RCD 保 护

直流输出下电

 BLVD：1× 80A/1P，2× 32A/1P，1× 10A/1P

 LLVD：1× 80A/1P，6× 32A/1P  电池支路：2 ×125A/1P

整流模块 最大可配置 4 个 R4850G6 或 R4850N2 监控模块 SMU02B 用户接口 模块 UIM02C 温控单元  设备舱：热交换  电池舱：直通风

用户空间 9U 电池 最大可支持 2 组 190AH 电池 传感器  必配：1 个电池温度传感器、1 个设备舱温度传感器、1 个门磁传感器

 选配：1 个烟雾传感器、1 个温湿度传感器、1 个水浸传感器

项目 规格 机柜尺寸（高×宽×深） 1500mm×650mm×650mm（不含底座，不包括外 凸部分） 机柜重量（不包含整流模块和 电池） TP48200A-HD15A9：＜112.5kg

防护等级 TP48200A-HD15A9  设备舱：IP55  电池舱：IP45

安装方式 落地安装、楼顶安装、靠墙安装，不支持堆叠和抱 杆 维护方式 前维护、前操作 进出线方式 下进线下出线

华为TP48200A电源系列产品实现将220V交流输入电压转换为-48V直流电压，为站点设备供电；针对室外应用场景，重点关注电源系统的防护、节能、稳定可靠及柔性集成等性能指标，旨在为室外站点设备提供的供电解决方案。 产品特点 85～300VAC超宽交流电压输入范围 整流模块效率大于96%，节能减排 完善的模块休眠功能，进一步提高系统效率 整流模块工作温度范围达-40～+75℃，55℃输出不降额 整流模块MTBF>50万小时，可靠性高 支持热插拔技术，安装维护便利 智能化蓄电池管理和电池保护，延长电池使用寿命 支持电池防反接设计，有效避免因电池接反带来的和设备损坏危险 支持站点环境监控，可通过干接点、串口或网络接口实现远程管理 独立监控模块，LCD显示实现可视化监控 完备的故障保护和告警功能，信息存储容量大 电子标签功能，帮助实现设备存量管理 可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性 一体化电源采用高集成化设计，可内置电池和主设备，支持室外站点快速部署 IP55高等级防护，环境适应能力强 风扇1+1备份，智能调速，节能降噪，提高系统使用寿命 多重防盗措施，保证设备运行 产品规格 类型 TP48200A-H15A3 TP48200A-H15A5 TP48200A-D15A1 系统参数 尺寸 1500mm（高）* 650mm（宽）* 650mm（深）（不含底座） 重量 ＜120Kg（不包括整流模块和电池） 额定容量 200A 温控方式 设备舱热交换，电池舱直通风 设备舱直通风，电池舱直通风 维护方式 前维护，支持模块更换 走线方式 机柜底部，下进下出 防护等价 设备舱：IP55，电池舱：IP45 设备舱：IP55，电池舱：IP55 环境参数 运行环境温度 -10~+45oC -40~+45oC -10~+45oC 运行环境湿度 5%~95%（无凝露） 海拔 0~4000m（2000-4000m范围，每升高200m，温度指标下降1oC） 交流配电 输入模式 三相兼容单相 输入电压 85~300VAC，额定：220VAC 输入频率 45~65Hz，额定：50Hz/60Hz 输入配置 1×63A/3P MCB 输出配置 2 ×16A MCB 交流输入防雷 C级防雷，标准雷击泄放电流：20kA，8/20μs；雷击泄放电流：40kA，8/20μs 直流配电 输入电压 42~58VDC，默认电压：53.5VDC 直流输出防雷 差模：10kA，8/20μs；共模：20kA，8/20μs 额定输出功率 11600W（标效模块）/12000W（模块） 电池支路 2x125A MCB BLVD 2×16A MCB LLVD 2× 63A， 2×32A MCB 整流模块 效率 ＞96% 输入电压 85~300VAC，额定：220VAC 监控单元 通信 方式 RS485/232, FE 传感器 电池温度传感器，门磁、环境温湿度传感器、感、水浸、6路电池中点电压检测 干结点 告警 8路，告警信号可配置 开关量检测 8路，1路交流防雷器告警检测，1路直流防雷器告警检测，6路备用 设备配置 室外电源：包括机柜、整流模块、电池、传感器 电源机柜：室外电源机柜根据气候选择南方型北方型； 整流模块：由负载功率和电池充电功能决定的整流模块类型和数量； 传感器：必配门禁传感器，电池温度传感器；选配环境温湿度传感器、感、水浸等。 电池：根据负载功率和备时时间要求选配蓄电池组数。 根据电池容量，整流模块数量和温控方式确定机柜的型号。 华为公司研发的一体化AC/DC室外直流电源系统，可以为无线接入网站点、有线接入网站点、汇聚层机房和行业客户通信机房提供稳定可靠的供电保障。 华为室外电源系列包括120A、200A、400A等多种容量产品，实现将220V交流输入电压转换为-48V直流电压。 华为室外电源产品已广泛应用于各大运营商和行业客户通信站点，可内置BBU等主设备和电池，一柜即成一个站点，帮助客户实现站点快速部署，解决站点寻址难、部署难、租金高等问题，同时帮助节能减排，相比传统室内站点，年制冷能耗节省40%以上。 简单：多种安装方式，轻松选址，易部署，网管远程集中管理，易运维； ：1U高功率密度整流模块（42.7W/inch3），业界的模块效率 （高达98%），高温下可靠输出（55℃以下输出不降额）; 可靠： IP55高防护，多重防盗设计。 技术规格 产品型号 TP48120A - HD15A1 TP48200A-HD15A1 TP48200A-HD15A2 系统尺寸（宽 × 深 × 高） 650mm × 650mm × 1500mm （不含底座） 650mm × 650mm × 1500mm（不含底座） 650mm × 650mm × 1500mm（不含底座） 重量 120kg （不含整流模块及电池） 120kg （不含整流模块及电池） 100kg （不含整流模块及电池） 制冷方式 设备舱：热交换 电池舱：直通风 设备舱：热交换 电池舱：直通风 设备舱：热交换 电池舱：直通风 加热器：AC 500W 安装方式 落地安装\\\\楼顶安装\\\\靠墙安装 落地安装、楼顶安装、靠墙安装 落地安装、楼顶安装、靠墙安装 整流模块配置 4 × 30A 4 × 50A 4 × 50A 交流输入制式 220Vac单相 220/380Vac三相，220Vac单相 220/380Vac三相，220Vac单相 交流输入空开 1 x 63A/3P MCB 1×63A/3P MCB 1×63A/3P MCB 防护等级 设备舱：IP55 电池舱：IP34 设备舱：IP55 电池舱：IP45 设备舱：IP55 电池舱：IP45 电池空间 16U （2×190Ah） 16U （2×190Ah） 16U （2×190Ah） 用户空间 9U 9U 9U 交流防雷 20kA/40kA 20kA/40kA， 8/20μs 20kA/40kA 直流输出电压 -42Vdc～-58Vdc -42Vdc～-58Vdc -42Vdc～-58Vdc 直流配电 一次下电支路：2 × 63A MCB，2 × 32A （MCB） 二次下电支路：2 × 16A（MCB） 电池支路：1 x 63A/2P MCB 一次下电支路：2×63A MCB，2×32A MCB 二次下电支路：2×16A MCB 电池支路：2x125A MCB 一次下电支路：2×63A MCB，2×32A MCB 二次下电支路：2×16A MCB，1×10A MCB 电池支路：2x125A MCB 工作温度范围 -40℃~+45℃ （含太阳辐射） -10℃~+45℃ （+太阳辐射） -10℃~+45℃ （+太阳辐射） 工作海拔范围 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃
