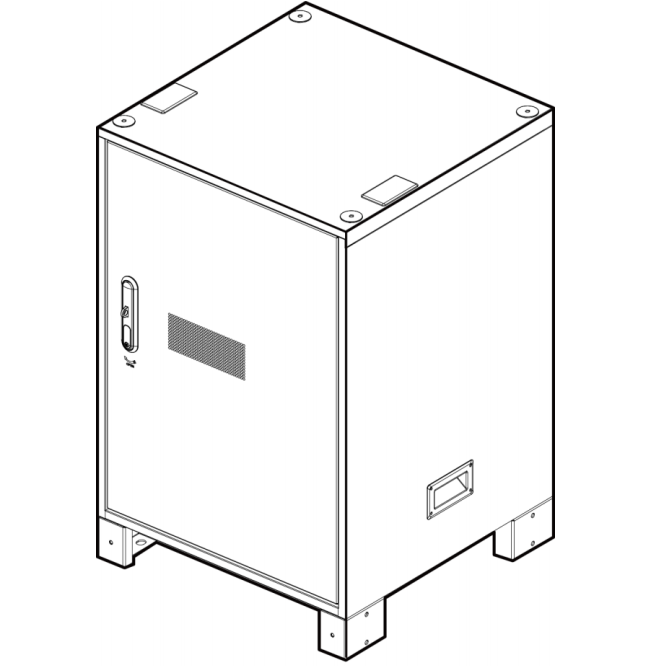

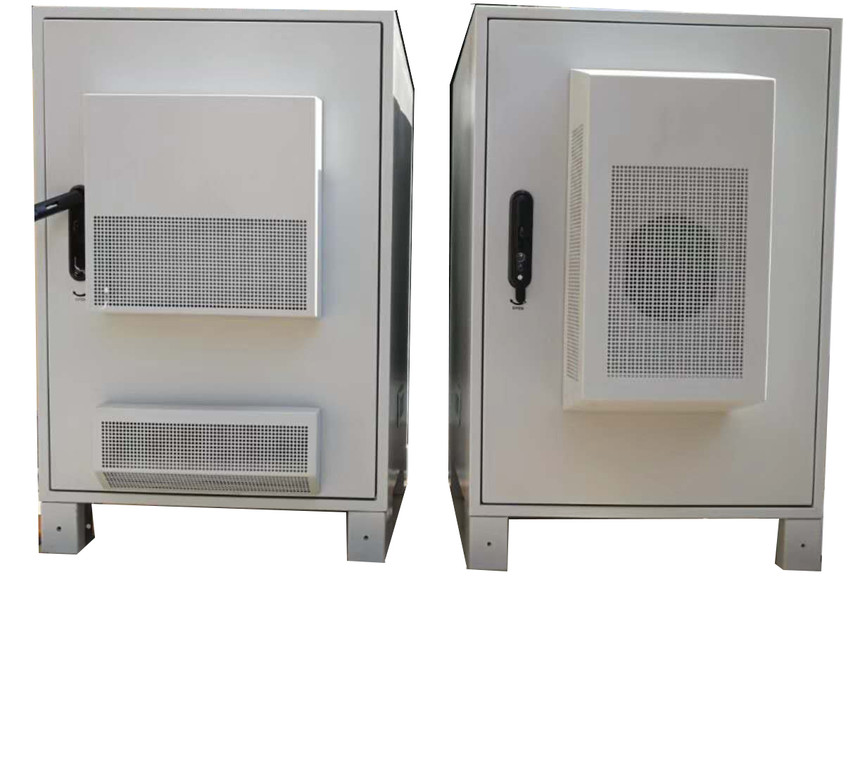

TBC300A-DCA7华为室外电池柜

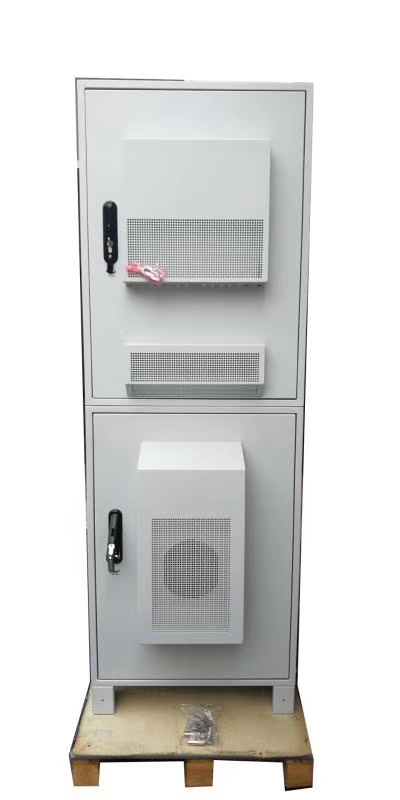

TBC300A-DCA7是华为直通风北方型室外电池柜

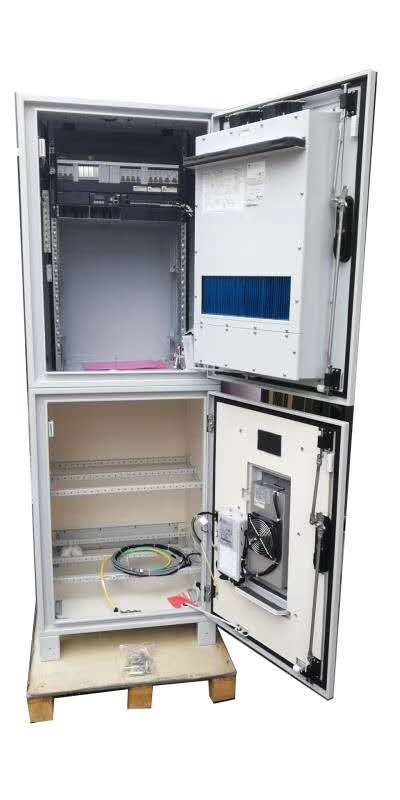

TBC300A-DCA7华为室外电池柜 内部结构

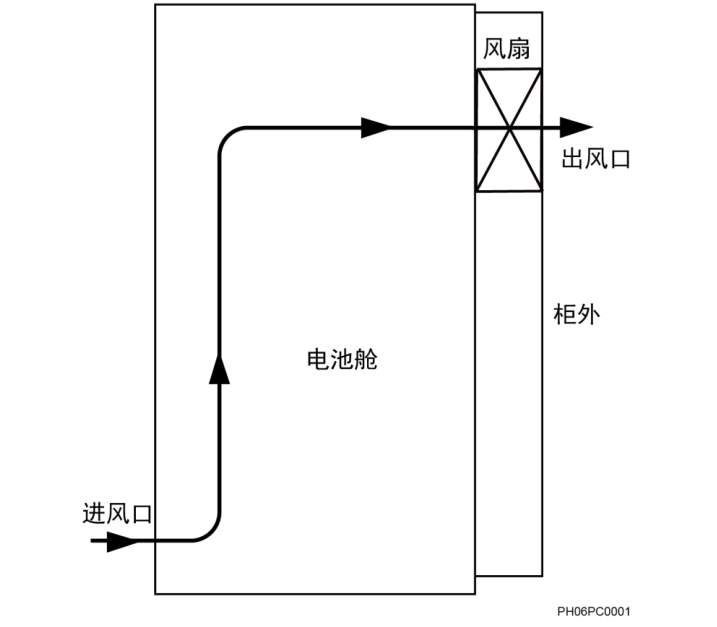

TBC300A-DCA7 直通风气流示意图

项目 规格 机柜尺寸（高×宽×深） 900mm×650mm×650mm（不含底座，不包括外凸 部分） 机柜重量（不包含整流模块和 电池） TBC300A-DCA6, TBC300ADCA7：＜65kg 防护等级 TBC300A-DCA7：IP34 安装方式 落地安装、楼顶安装、靠墙安装，支持与电池柜堆 叠安装，不支持抱杆 维护方式 前维护、前操作 进出线方式 下进线下出线

TBC300A-DCA7 温控单元 直通风、TCUC 控制 盒 电池 最大可支持 2 组 190AH 电池

 传感器  必配：1 个门磁传感器  选配：1 个水浸传感器 加热器 无 必配 TEC 自带加热功能 适用环境 B 类 B 类

通用安全注意事项

 本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使 用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量 保证范围之内。  在进行本产品的各项操作时，必须严格遵守由华为公司提供的相关设备注意事项 和特殊安全指示。负责安装、维护华为设备的人员，必须先经严格培训，了解各 种安全注意事项，掌握正确的操作方法之后，方可安装、操作和维护设备。华为 公司不承担任何因违反通用安全操作要求和使用设备安全标准而造成的责任。  机柜的前级配电箱应具备保护开关器件，规格应不小于机柜自身的输入开关。  操作人员应遵守当地法规和规范。手册中的安全注意事项仅作为当地安全规范的 补充。  禁止在雷雨天气下操作设备和电缆。  禁止将设备置于易燃、易爆气体或烟雾的环境中，存在大量红外线放射线辐射、 有机溶剂及腐蚀气体等。  禁止用水清洗设备内部或外部的电气零部件。  禁止将安全特低电压（SELV）电路端子连接到通讯网络电压（TNV）电路端子。  禁止在电池上放置与电池无关的任何物品。  操作时严禁在手腕上佩戴手表、手链、手镯、戒指等易导电物体。  操作过程中必须使用专用绝缘工具。  应采用力矩扳手固定螺丝，并采用红蓝标识进行双重检查。安装人员确认螺丝拧 紧后，在螺丝上涂蓝色标识；检查人员确认拧紧后，涂红色标识。  安装或维护操作必须符合任务的步骤顺序，没有生产商的允许不要擅自更改设备 的结构和安装顺序。  维护交流配电时应断开交流电。  接触任何导体表面或端子之前使用万用表测量接触点的电压，确认接触点无电压 或电压在预知的范围之内。  安装、拆除电源线缆时，应确保断开相应的回路，防止产生电弧或电火花。  如果交流输入线缆从柜顶接入机柜，须在柜外 U 型弯折然后进入机柜。

 如果系统未连接电池或者容量不足，维护或更换部件有可能导致负载掉电。确保 重要负载的开关闭合，且不能同时断开电池开关和交流输入开关。  如果电缆的储存环境温度在零度以下，在进行敷设布放操作前，必须将电缆移置 室温环境下储存 24 小时以上。  设备安装完成后，用户应按照用户手册要求对设备进行例行检查和维护，及时更 换故障部件，以保障设备安全运行。  机柜应锁紧柜门和封堵走线孔，避免蛇鼠等物体进入机柜从而引起短路。

接地要求  安装设备时，必须首先安装保护地线；拆除设备时，必须最后拆除保护地线。  操作设备前，确保设备已可靠接地（接地电阻小于 0.1 欧姆），设备接地不良可能 导致人身及设备伤害。
