概述

本文档针对华为TP4860C 通信电源产品，介绍了其工作原理、接口关系、工程设计、常见

故障处理方法和故障案例分析介绍了故障的处理过程。

3

1 产品介绍

1.1 原理说明

如下图所示，华为TP4860C 为室外型通信电源系统，其主要功能是将 220V 交流输入转化成-48Vdc 直流输出，

为后端室外直流设备提供稳定可靠的供电和监控功能。同时由于应用于室外恶劣环境，华为TP4860C 自带智能

温控系统，风机根据环境温度提供智能线性调速保证电源机柜内部为电源适合的工作温度。

同时，华为TP4860C 可通过配置通信逆变器模块（选配件）后实现将 220V 交流输入电压转换成稳定的-48VDC

直流电压和 220VAC 交流电压,可为-48V 直流通信设备和交流 220Vac 系列的通信设备进行同时供电，并根

据选配的电池型号提供备电功能。

图1-1 华为TP4860C 工作原理图

TP4890C

华为TP4860C 具有以下功能特性：

1、 机柜防护高：

华为TP4860C 为室外型直通风通信电源系统，其防护等级达到 IP55，可以应用在所有室外 B 类环境。

注：

由于 华为TP4860C 为直通风系统，不能应用与室外 C 类环境，室外 C 类环境定义为：

指海洋上环境，或者污染源附近的陆地室外和只有简单遮蔽（如遮阳棚）的环境。（污染源附近是指在以下

半径范围内的区域：距离盐水（如海洋、盐水湖）3.7公里，冶炼厂、煤矿、热电厂等重污染源3公里，化工、

橡胶、电镀等中等污染源2公里，食品、皮革、采暖锅炉等轻污染源1公里。）

2、 灵活安装;

华为TP4860C 小型化设计使得此产品可以支持挂墙、抱杆、落地等多种安装方式。

注：

华为TP4860C 电源设备支持上铁塔安装，但前提是客户必须解决交流输入电缆穿塑料管，这个涉及到工程施工

界面，情况复杂，故 TP4860C 不主动对外宣称此特性。

3、 维护方便

华为TP4860C 电源模块、监控模块都支持热插拔，所有器件都支持前安装、前维护。

4、 运行噪声低

华为TP4860C采用了低噪声设计，减少了产品对环境的噪声干扰。

 华为TP4860C满足国标YD/T 1058 ≤55dB要求。

功能优势：噪声指标达到甚至超过了室内电源设备噪声标准，大大减少了电源对周围环境噪声干扰。

5、 高效整流模块及自动休眠功能

 高效电源模块

1) 15A 整流模块（R4815N1）效率最高点 94%

2) 15A 整流模块（R4815G1）效率最高点 96%

3) 30A 整流模块（R4830G1）效率最高点 96%

 自动休眠功能：

可根据负载情况，电源系统自动关闭一个或多个整流模块，提高模块带载率接近最佳效率点。

功能优势：大大提高系统工作效率，节能减排。

4

1.2 系统组成与配置

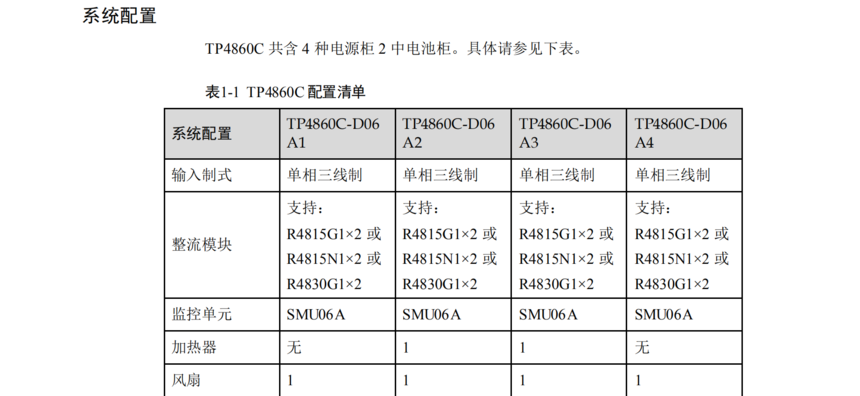

系统配置

华为TP4860C 共含 4 种电源柜 2 中电池柜。具体请参见下表。

表1-1 华为TP4860C 配置清单

系统配置 TP4860C-D06

A1

华为TP4860C-D06

A2

华为TP4860C-D06

A3

华为TP4860C-D06

A4

输入制式 单相三线制 单相三线制 单相三线制 单相三线制

整流模块

支持：

R4815G1×2 或

R4815N1×2 或

R4830G1×2

支持：

R4815G1×2 或

R4815N1×2 或

R4830G1×2

支持：

R4815G1×2 或

R4815N1×2 或

R4830G1×2

支持：

R4815G1×2 或

R4815N1×2 或

R4830G1×2

监控单元 SMU06A SMU06A SMU06A SMU06A

加热器 无 1 1 无

风扇 1 1 1 1

逆变器 无 无 700W/1000VA 700W/1000VA

逆变器输入空

开

无 无 32A/1P×1 32A/1P×1

逆变器输出空

开

无 无 10A/1P×3 10A/1P×3

交流输入空开 32A/2P×1 32A/2P×1 32A/2P×1 32A/2P×1

维护插座 1 1 1 1

交流防雷器 C 级/4P C 级/4P

C 级/1+1 防雷

（2 个 1P 防雷

器）

C 级/1+1 防雷

（2 个 1P 防雷

器）

直流防雷板 1 1 1 1

直流输出空开 16A/1P×3 16A/1P×3 16A/1P×3 16A/1P×3

电池支路空开 63A/1P×1 63A/1P×1 63A/1P×1 63A/1P×1

电池接触器 50A 50A 50A 50A

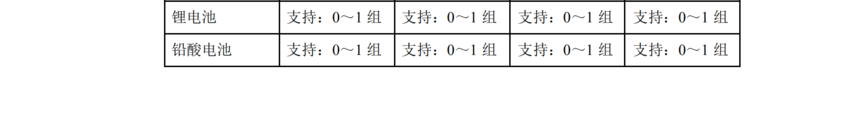

锂电池 支持：0～1 组 支持：0～1 组 支持：0～1 组 支持：0～1 组

铅酸电池 支持：0～1 组 支持：0～1 组 支持：0～1 组 支持：0～1 组

TP4890C

5

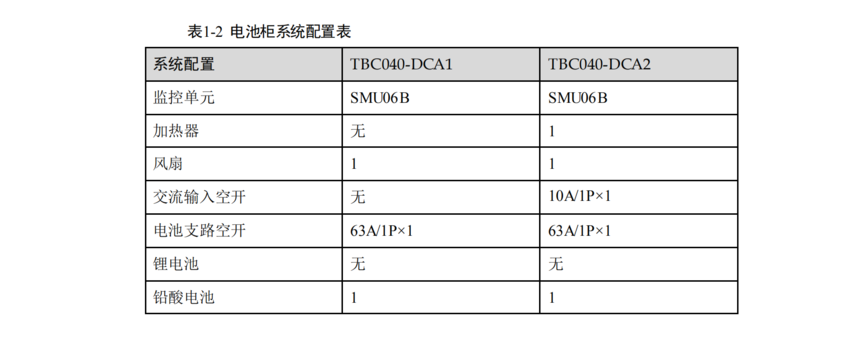

表1-2 电池柜系统配置表

系统配置 华为TBC040-DCA1 TBC040-DCA2

监控单元 SMU06B SMU06B

加热器 无 1

风扇 1 1

交流输入空开 无 10A/1P×1

电池支路空开 63A/1P×1 63A/1P×1

锂电池 无 无

铅酸电池 1 1

内部结构

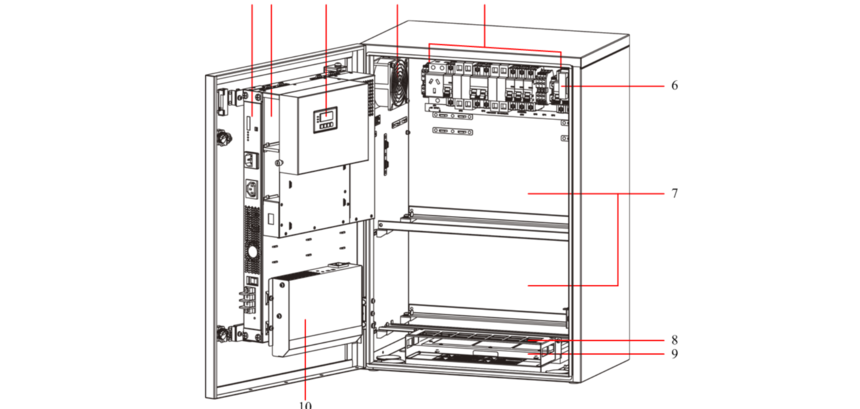

以 华为TP4860C-D06A3 为例，电源柜内部结构如

6

（1）逆变器 （2）整流模块安装空间 （3）监控单元 SMU06A

（4）风扇 （5）配电单元 （6）门磁传感器

（7）电池安装空间 （8）电池挡板 （9）防尘网

（10）加热器

1.3 电源监控信号接口及监控组网介绍

1.3.1 电源监控信号接口

华为TP4860C 所有监控信号接口位于电源机柜柜门正上方位置如下图绿线所圈的部分：

TP4890C

图1-3 华为TP4860C 监控信号接口位置图

图1-4华为 TP4860C 监控信号接口放大图

信号接口对应详细信号名称如下：

表1-3 通信接口引脚定义

端口类别 引脚 信号 说明

RJ45 通信口 1 TX+ RS485 发送数据

2 TX-

4 RX+ RS485 接收数据

5 RX-

3 RX232 RS232 接收数据

7 TX232 RS232 发送数据

TP4860C 信号口位置

TP4890C

8

端口类别 引脚 信号 说明

6 PGND 地

8 NC 空脚

ALM1–ALM4 PIN1 + 4 路干接点输出

默认状态：无告警时

断开；有告警时闭合

引脚无极性，允许反

接

PIN2 —

1.3.2华为 TP4860C 监控组网方式

华为TP4860C 电源产品支持如下两种方式的监控通信组网功能。

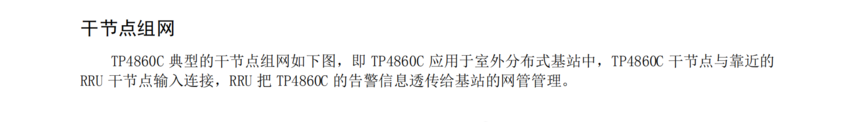

干节点组网

华为TP4860C 典型的干节点组网如下图，即 TP4860C 应用于室外分布式基站中，TP4860C 干节点与靠近的

RRU 干节点输入连接，RRU 把 TP4860C 的告警信息透传给基站的网管管理。

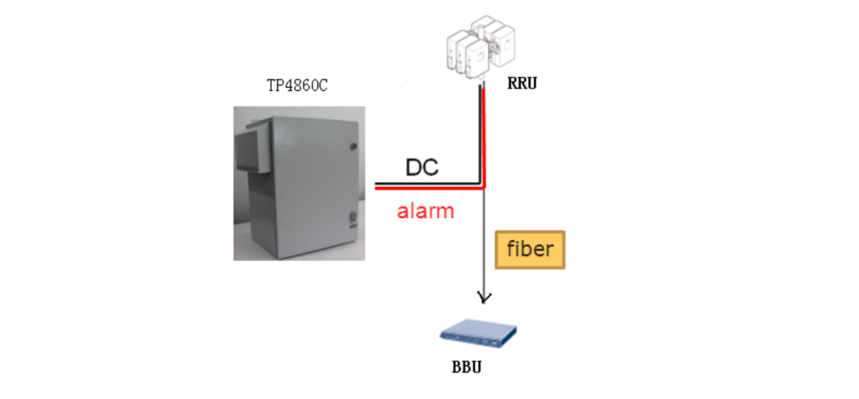

图1-5华为 TP4860C 典型干节点通信组网图

华为TP4860C 支持提供 4 路干节点输出，分别对应 TP4860C 监控设置里面的继电器 1－4，其默认关联的告

警名称如下表:

TP4890C

9

干接点输出 告警名称

ALM1 默认关联告警 交流停电

ALM2 默认关联告警 门禁

ALM3 默认关联告警 直流欠压

ALM4 默认关联告警 PSU 故障

表1-4 干节点默认告警名称

TP4860C 支持干节点输出与告警名称的关联设置，即任何一个或者多个告警都可以关联到某一干节点，

如下图为内部故障关联到干节点 2（继电器 2）：

图1-6 干节点告警名称关联继电器设置方法

华为TP4860C 干节点输出状态支持设置，即可以根据客户需求设置其想要的的告警状态，华为TP4860C 出厂时

默认为闭合状态,断开告警；如果需要重新设置断开告警,具体操作如下:

TP4890C

10

图1-7 干节点告警状态设置方法

关于详细对参数的设置请参考<华为TP4860C V500R001C01 用户手册>。

TP4890C

11

电总协议接入动环监控

1.4 功能特性介绍

华为TP4860C 通信电源主要实现给负载设备供电、备电（需内置电池）和电源系统监控功能。

TP4890C

12

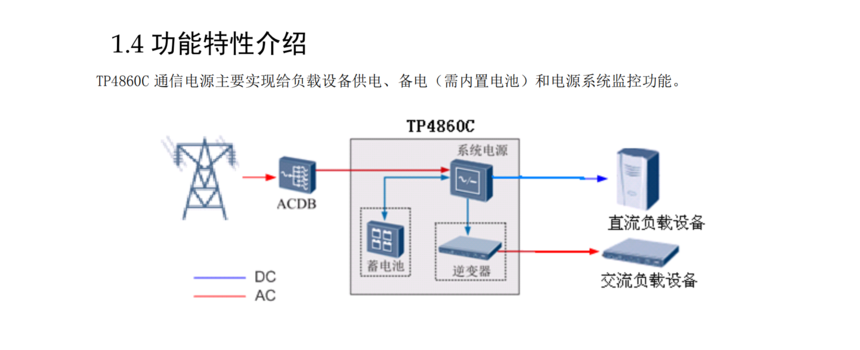

图1-8 华为TP4860C 工作组网图

华为TP4860C 具有以下功能特性：

1、 机柜防护高：

华为TP4860C 为室外型直通风通信电源系统，其防护等级达到 IP55，可以应用在所有室外 B 类环境。

注：

由于华为 TP4860C 为直通风系统，不能应用与室外 C 类环境，室外 C 类环境定义为：

指海洋上环境，或者污染源附近的陆地室外和只有简单遮蔽（如遮阳棚）的环境。（污染源附近是指在以下

半径范围内的区域：距离盐水（如海洋、盐水湖）3.7公里，冶炼厂、煤矿、热电厂等重污染源3公里，化工、

橡胶、电镀等中等污染源2公里，食品、皮革、采暖锅炉等轻污染源1公里。）

2、 灵活安装;

华为TP4860C 小型化设计使得此产品可以支持挂墙、抱杆、落地等多种安装方式。

注：

华为TP4860C 电源设备支持上铁塔安装，但前提是客户必须解决交流输入电缆穿塑料管，这个涉及到工程施工

界面，情况复杂，故 TP4860C 不主动对外宣称此特性。

3、 维护方便

华为TP4860C 电源模块、监控模块都支持热插拔，所有器件都支持前安装、前维护。

4、 运行噪声低

华为TP4860C采用了低噪声设计，减少了产品对环境的噪声干扰。

 华为TP4860C满足国标YD/T 1058 ≤55dB要求。

功能优势：噪声指标达到甚至超过了室内电源设备噪声标准，大大减少了电源对周围环境噪声干扰。

5、 高效整流模块及自动休眠功能

 高效电源模块

1) 15A 整流模块（R4815N1）效率最高点 94%

2) 15A 整流模块（R4815G1）效率最高点 96%

3) 30A 整流模块（R4830G1）效率最高点 96%

 自动休眠功能：

可根据负载情况，电源系统自动关闭一个或多个整流模块，提高模块带载率接近最佳效率点。

功能优势：大大提高系统工作效率，节能减排。

TP4890C

13

6、 丰富 通信告警方式

华为TP4860C的监控模块具有丰富通信、告警功能：

 支持4路干节点上告，且干节点状态及关联告警名称都支持现场设置。

 提供1路RS485/232接口，且支持级联功能。支持电总协议，支持远程监控能够监控并控制电源系统的

运行状态，并及时上报故障告警。

7、 同时输出交、直流特性

华为TP4860C支持内置1000VA/700W逆变器模块，支持同时输出直流-48V，交流220特性。满足同一场景多样化

负载设备供电需求。

8、 电气特性清单

参数类

别

参数名称 描述

环境条

件

工作温度 TP4860C-D06A1、TP4860C-D06A4:

 -10℃～＋45℃

TP4860C-D06A2:

 -40℃～＋45℃

TP4860C-D06A3:

 -25℃～＋45℃

说明

以上温度不含太阳辐射。

运输温度 –40℃～+70℃

贮存温度 –40℃～+70℃

工作湿度 5%～95%

贮存湿度 5%～95%

海拔要求 0～4000m

（在 2000m～4000m 环境下高温降额，每升高 200m，工

作温度降低 1℃）

其它要求 LCD 的工作温度为–20℃～＋70℃，存储温度为–30℃～＋

80℃

交流输

入

输入制式 单相三线制 220V AC（L、N、PE）

输入电压 85V AC～300V AC 相电压，默认为 220V

输入频率 45Hz～66Hz

直流输 输出电压范围 –43.2V DC～–58V DC

TP4890C

14

参数类

别

参数名称 描述

出 默认输出电压 –53.5V DC

输出功率 参见整流模块输出功率，系统最大输出功率为配置整流

模块个数与单个整流模块输出功率的乘积

稳压精度 ≤±0.6%

峰峰值杂音电

压

≤200mV（0～20MHz）

其它 电池反接不损坏电源系统

交流输

入保护

交流输入过压

保护点

输入单相电压大于交流过压保护点（缺省值为 300V AC）

时系统发生保护动作

交流输入过压

恢复点

电压恢复到 290V AC 系统恢复输出

交流输入欠压

保护点

输入单相电压小于交流欠压保护点（缺省值为 80V AC）

时系统发生保护动作

交流输入欠压

恢复点

电压恢复到 85V AC 后系统恢复输出

直流输

出保护

直流输出过压

保护点

过压保护范围为：58.5V~60.5 VDC

EMC 指

标

CE/RE EN 55022

输入传导干扰：Class B（TP4860C-D06A3、

TP4860C-D06A4 为 Class A；电源柜配置锂电池时为

Class A）

输出传导干扰：Class A

辐射干扰：Class B（TP4860C-D06A3、TP4860C-D06A4

为 Class A；电源柜配置锂电池时为 Class A）

谐波 IEC61000-3-2

波动和闪烁 IEC61000-3-3

ESD 接触放电 8kV，空气放电 15kV（B 判据）

EFT 信号口 1kV，电源口±2kV（B 判据）

RS LEVEL 3；A 判据；10V/m 场强

CS 电源口满足 10V 的指标要求，信号口满足 3V 指标要求

SURGE 交流电源口差模±2kV，共模±4kV

DIP 满足 IEC 61000-4-11 标准要求

TP4890C

15

参数类

别

参数名称 描述

其它 交流防雷 C 级防雷器：满足差模 20kA，共模 20kA

直流防雷 满足差模 10kA，共模 20kA

安规设计 满足标准 IEC/EN60950-1，GB4943-2001，获得 CE 认证

MTBF 20 万小时(25℃)

结构 电源系统（高×

宽×深）

630 mm×450 mm×300 mm（宽度尺寸未包含凸出部分

60mm）

重量 ≤30kg（不含电池和整流模块）

防护等级 IP55

安装方式 挂墙/落地/抱杆

维护方式 前维护，支持模块级更换

散热方式 直通风

9、

图1-9 TP4860C 特性清单表

TP4890C

16

2 工程设计参考

2.1 工程设计图

图2-1 工程设计图

TP4860C 开门图

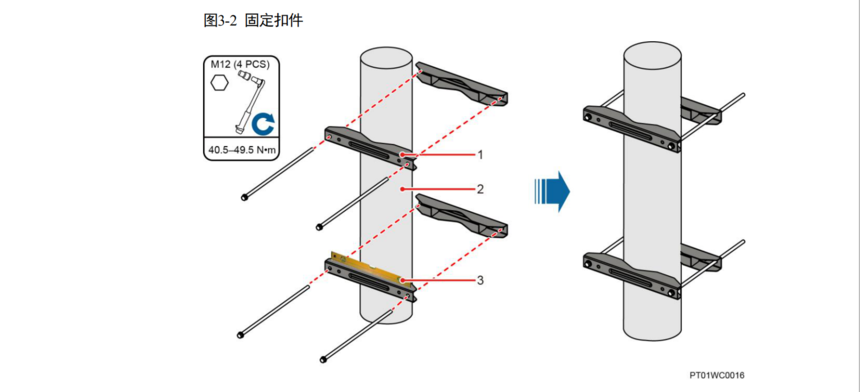

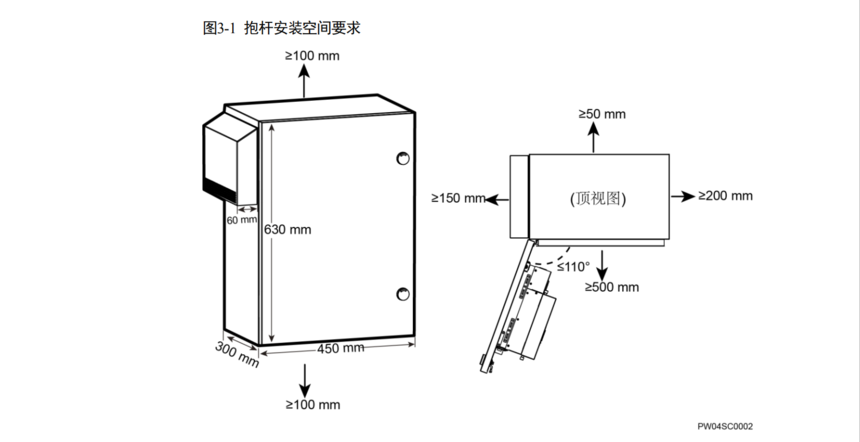

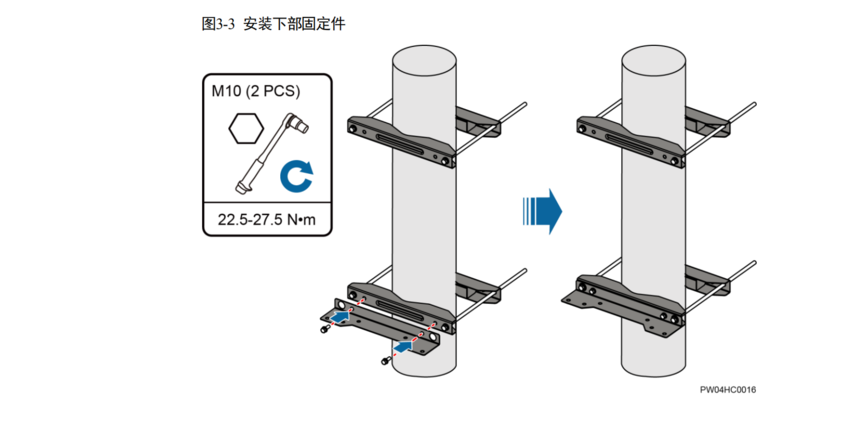

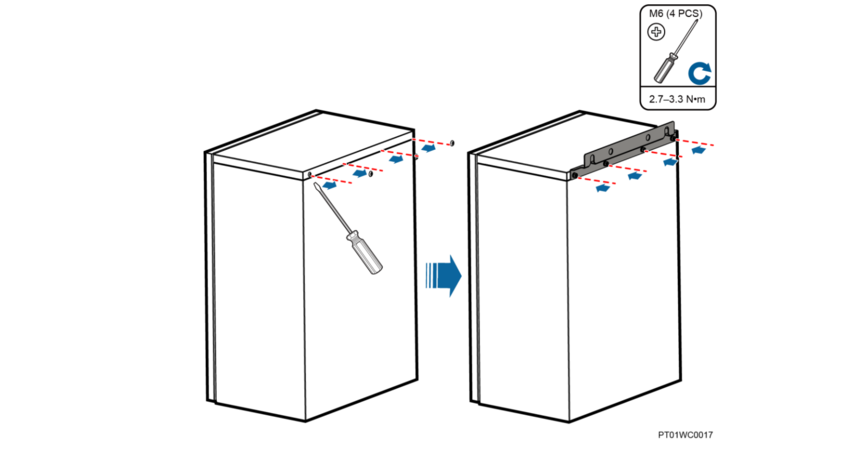

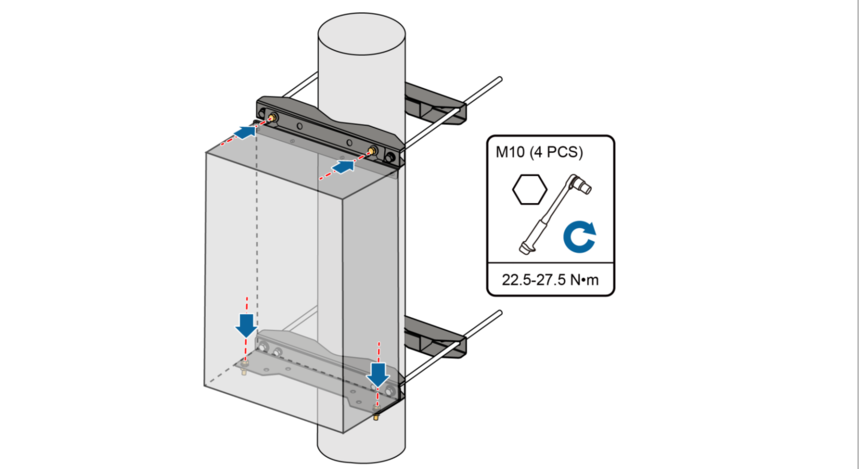

P4860C 挂墙/抱杆安装尺寸图

N＝Roundup（0.95*P∑/Punit-0.1,0）= Roundup（0.95*1330/870-0.1,0）=2

结论：

TP4860C-D06A2，配置 2 PCS R4815N1 模块，内置 40AH 铅酸电池。
