MTS9510A-AX2102 MTS9000A

MTS9510A-AX2102 MTS9000A华为室外一体化电源机柜,华为MTS9000A,MTS9510A-AX2102室外电源柜

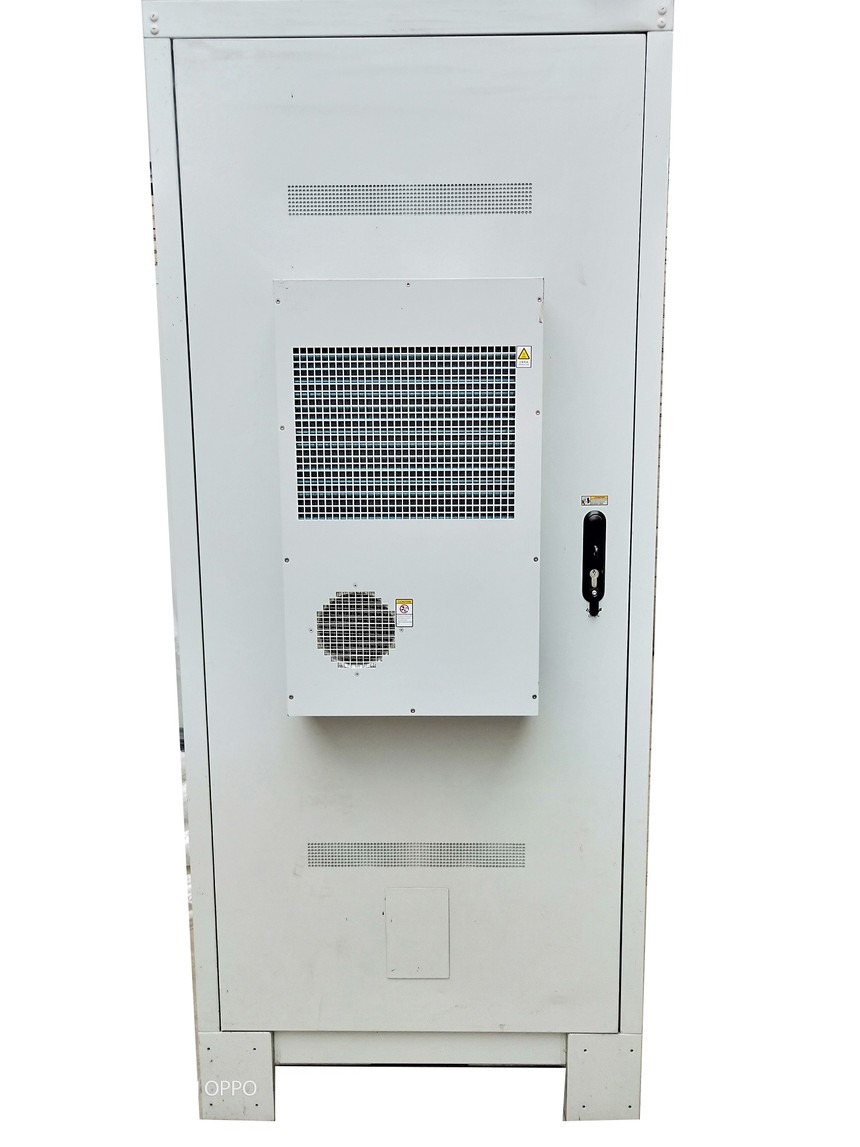

MTS9510A-AX2102华为 图2-16 外观

机柜指标 项目 指标 机柜外尺寸（高×宽×深） 2125mm×900mm×900mm 机柜重量 178kg 用户空间 设备舱 40U 电池空间 无 温控方式 PC1500H-1 防护等级 IP55

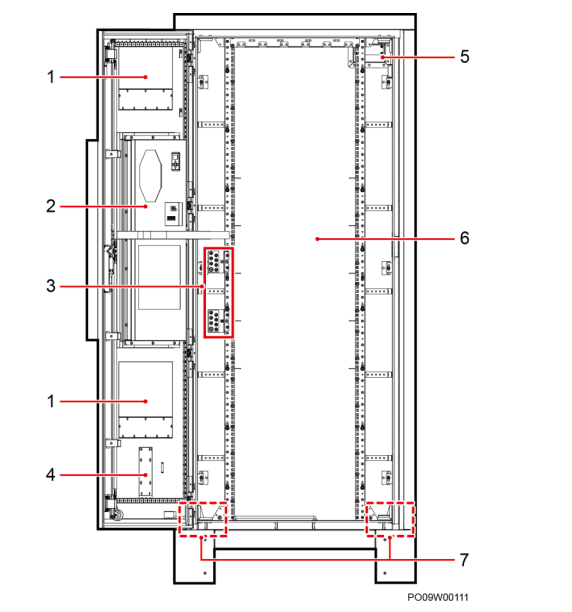

（1）应急风道安装空间 （2）交流空调PC1500H-1 （3）接地排 （4）油机插座安装空间 （5）馈线窗 （6）用户设备安装空间 （7）走线孔

环境指标 项目 规格 工作温度 –40℃～＋55℃ 运输温度 –40℃～＋70℃ 贮存温度 –40℃～＋70℃ 工作湿度 5%～95%（RH） 贮存湿度 5%～95%（RH） 海拔要求 -60m～4000m （在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃） 其他要求 没有导电尘埃和腐蚀性气体、没有爆炸危险 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符 合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求 噪声等级 满足 GR487 要求，噪声声压≤65dBA@1.5m

电气指标 项目 规格 交流输入 输入制式 220/380V AC 三相四线输入兼容 220V  AC 单相

 输入电压 85V AC～300V AC

输入频率 频率范围：45Hz～66Hz；标称频率： 50Hz/60Hz 功率因数 ≥0.99（负载≥50%） THD ≤5%（Vin=208V AC，220V AC， 230V AC，50%-100% 负载）

直流输出 输出电压范围 –43.2V DC～–57.6V DC 默认输出电压 –53.5V DC 输出功率

 ETP48200-C9A2 220/380V AC 三相 四线输入兼容 220V AC 单相： 1200W

 ETP48300-C9A2 220/380V AC 三相 四线输入时：1800W

 ETP48300-C9A2 220V AC 单相输 入时：1200W 稳压精度 ≤±1% 纹波和噪声 ≤200mVp-p 电话衡重杂音 ≤2mV 均流不平衡度 ＜±5%（20%～100%负载） 交流输入保护 交流输入过压保护点 大于 300V AC 交流输入过压恢复点 电压恢复到 290V AC 系统恢复输出 交流输入欠压保护点 小于 85V AC 交流输入欠压恢复点 电压恢复到 90V AC 后系统恢复输出 直流输出保护 直流输出过压保护点 范围为–58.5V DC～–60.5V DC 1. 内部故障过压时，模块锁死； 2. 外部电压达到–63V 以上，且持续 500ms 以上，模块锁死。 交流防雷 标称雷击放电电流 30kA，最大雷击放电电流 60kA，8/20μs 直流防雷 差模 10kA，共模 20kA，8/20μs 安规设计 满足标准 IEC/EN60950-1 MTBF 20 万小时（25℃）

EMC 指标 项目 规格 电磁干扰 （EMI） 传导干扰 Class A，满足 EN55022:2007 标准 辐射干扰 Class A，满足 EN55022:2007 标准 谐波电流 EN61000-3-12: 2008+A2:2009 电压波动和闪烁 EN61000-3-11: 2008 EMS 静电放电抗扰性（ESD） EN61000-4-2: 2008，B 判据 接触放电：6kV；空气放电：8kV 电快速脉冲群抗扰性 （EFT） EN61000-4-4: 2004，B 判据 交流电源口±2kV，直流电源口± 1kV，信号口±1kV 辐射抗扰性（RS） EN61000-4-3: 2010，A 判据 10V/m 传导抗扰性（CS） EN61000-4-6: 2006，A 判据 交直流电源口满足 10V 的指标要求， 信号口满足 3V 指标要求 浪涌抗扰性（SURGE） EN61000-4-5: 2005，B 判据  交流电源端口：差模±2kV，共模 ±4kV，8/20μs  直流电源端口：差模±0.5kV，共 模±1kV，8/20μs  信号端口：差模 0.5kV，共模 1kV，8/20μs 电源跌落抗扰度（DIP） 满足 EN61000-4-11: 2004 标准要求
