TP4860C-D06A6

产品概述

华为TP4860C-D06A6 系统配置

华为TP4860C-D06A6 监控模块 SMU06C2 整流模块 最大支持 2 个 R4830G1，R4830N2，R4815G1 或 R4815N1 风扇 一个 门磁传感器 一个 小容量锂电池 （BBS 4840Z） 规格：40Ah 数量：0 或 1 组 铅酸电池 默认安装内置 4 节 38Ah/12V 或 18Ah/12V 铅酸电池

机柜规格  规格

机柜尺寸（高×宽×深） 630mm×450mm×300mm

机柜重量 ≤30kg（不含整流模块与电池）

防护等级 满足 IP44 安装方式 支持挂墙安装、抱杆安装、落地安装

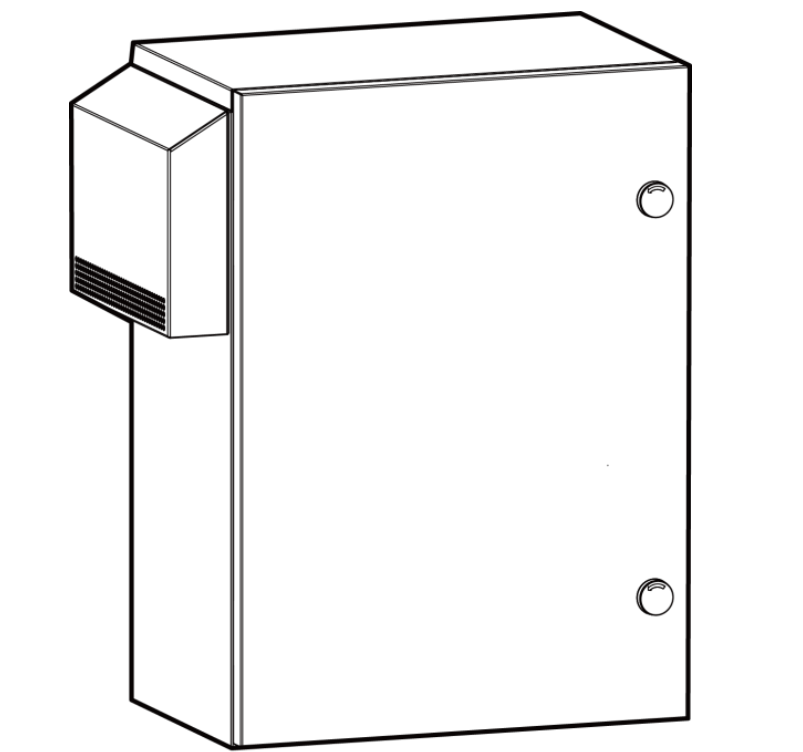

华为TP4860C-D06A6 是一款室外型直通风一体化壁挂型通信电源系统，主要为室外覆盖– 48V 系列的通信设备供备电。最大输出电流是 60A。

华为TP4860C-D06A6 系统特点

 电压范围宽至 85V AC～300V AC  完善的电池管理功能  完善的交流防雷设计

 网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口  支持 LCD 界面显示、按键操作  支持整流模块热插拔  整流模块功率因数值达 0.99

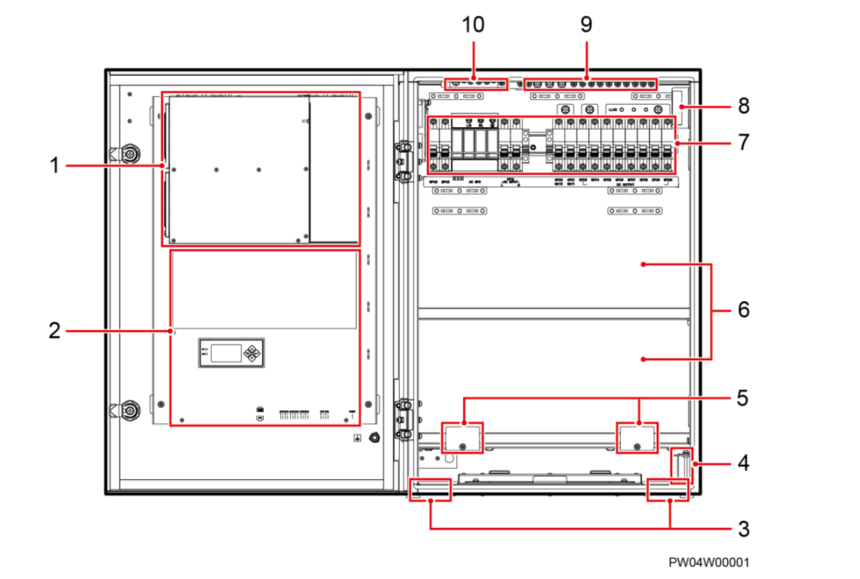

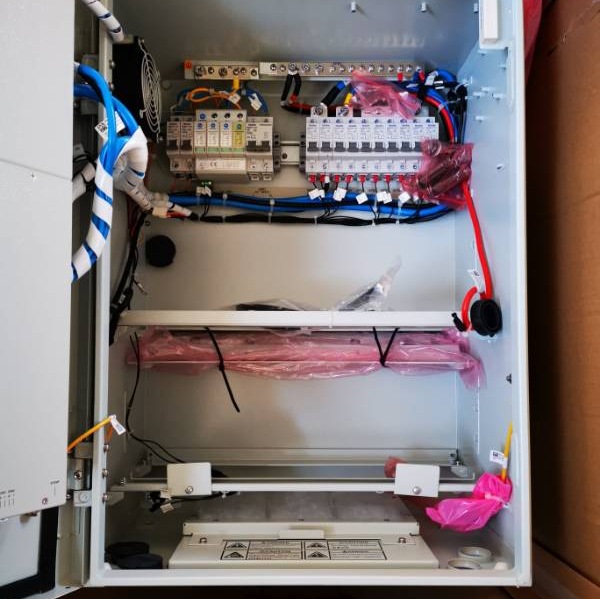

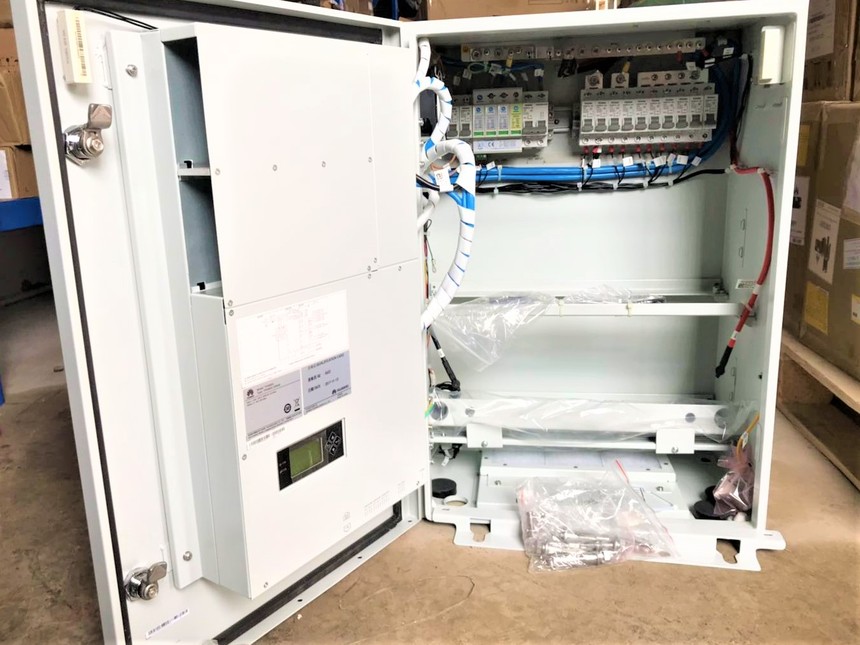

（1）整流模块安装空间 （2）监控单元 SMU06C2 （3）走线孔 （4）接地夹 （5）电池挡片 （6）电池安装空间 （7）配电单元 （8）门磁传感器 （9）RTN+母排 （10）机柜接地排

配电单元规格

华为TP4860C-D06A6

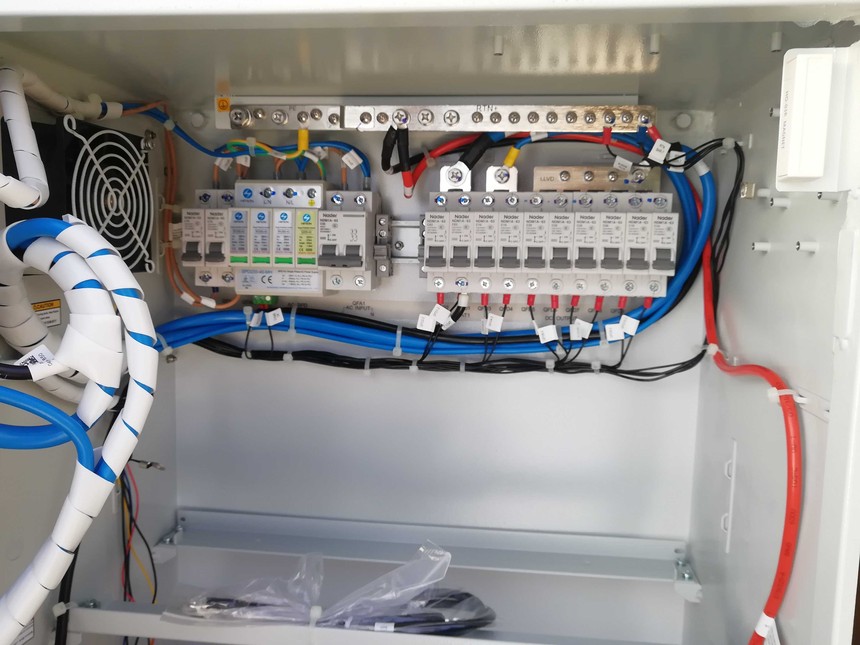

输入制式 220V AC 单相 交流配电 交流输入空开：32A/2P×1 整流模块空开：16A/1P×2

直流配电  LLVD 空开：32A/1P×2，20A/1P×2，10A/1P×2  BLVD 空开：10A/1P×2  电池空开：63A/1P×2

环境条件 项目 规格 工作温度 说明 -10℃~-15℃系统可以工作，会有电池低 温告警，在该温度范围下使用对电池性 能有影响（-10℃电池 C10 容量为常温 的 70%；低温下频繁充放电，电池充满 电时间延长，经常性的欠充会导致性能 下降）。 –15℃～＋45℃ 贮存温度 –40℃～＋70℃ 工作湿度 5%～95%（RH） 贮存湿度 5%～95%（RH） 海拔要求 0m～4000m （在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃） 其他要求  没有导电尘埃和腐蚀性气体、没有爆炸危 险  灰尘度、腐蚀性物质、有害生物、霉菌等 指标应符合 ETSI EN 300 019-1-3（V2.3.2 或更高版本）Class 3.1 温度受控环境要求

电气指标 项目 规格 交流输入 输入制式 220V AC 单相 输入电压 85V AC～300V AC

输入频率 频率范围：45Hz～66Hz；标称频率： 50Hz/60Hz 功率因数 ≥0.99（额定输入，满载） 直流输出 输出电压范围 –42V DC～–58V DC 默认输出电压 –52.8V DC 说明 配置铅酸电池时，默认输出电压为–53.5V  DC 最大输出功率 参见整流模块输出功率，系统最大输 出功率为配置整流模块个数与单个整 流模块输出功率的乘积 稳压精度 ≤±1% 纹波和噪声 ≤200mVp-p 电话衡重杂音 ≤2mV（300Hz～3400Hz，输入电压 ≤264V AC） 均流不平衡度 ＜±5%（50%～100%负载） 峰峰值杂音电压 ≤200mV（在额定输入电压和负载范 围内） 交流输入保护 交流输入过压保护点 大于 300V AC 交流输入过压恢复点 电压恢复到 290V AC 系统恢复输出 交流输入欠压保护点 小于 85V AC 交流输入欠压恢复点 电压恢复到 90V AC 后系统恢复输出 直流输出保护 直流输出过压保护点 范围为–58.5V DC～–60.5V DC  内部故障过压时，模块锁死  外部电压达到–63V 以上，且持续 500ms 以上，模块锁死 交流防雷 标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs 直流防雷（默认 不配，可选配） 差模 10kA，共模 20kA，8/20μs 安规设计 满足标准 IEC/EN60950-1 平均无故障时间 20 万小时（25℃）

EMC 指标 项目 规格 电磁干扰 （EMI） 传导骚扰发射（CE） EN55022，输入传导干扰满足 Class A， 输出传导干扰满足 Class A 辐射骚扰发射（RE） EN55022，满足 Class A 谐波电流（Harmonic） IEC 61000-3-2 电压波动和闪烁 （Flicker） IEC 61000-3-3 电磁敏感度 （EMS） 静电放电抗扰性 （ESD） 壳体端口 ESD 指标满足 IEC61000-4-2 标 准要求，B 判据 接触放电：±8kV；空气放电：±15kV 信号端口 ESD 指标满足 IEC61000-4-2 标 准要求，R 判据 接触放电：2kV； 电快速脉冲群抗扰性 （EFT） IEC61000-4-4，B 判据 信号口 1kV，交流电源口 2kV，直流电 源口 2kV 辐射抗扰性（RS） IEC61000-4-3，LEVEL3，判据 A 10V/m 传导抗扰性（CS） IEC6100-4-6，A 判据 电源口满足 10V 的指标要求，信号口满 足 3V 指标要求 浪涌抗扰性（SURGE） IEC61000-4-5， B 判据 交流电源端口：差模 2KV，共模 4kV 直流电源端口：差模 2KV，共模 4kV 信号口：差模 1KV，共模 2kV
