TP4860C-D06A5

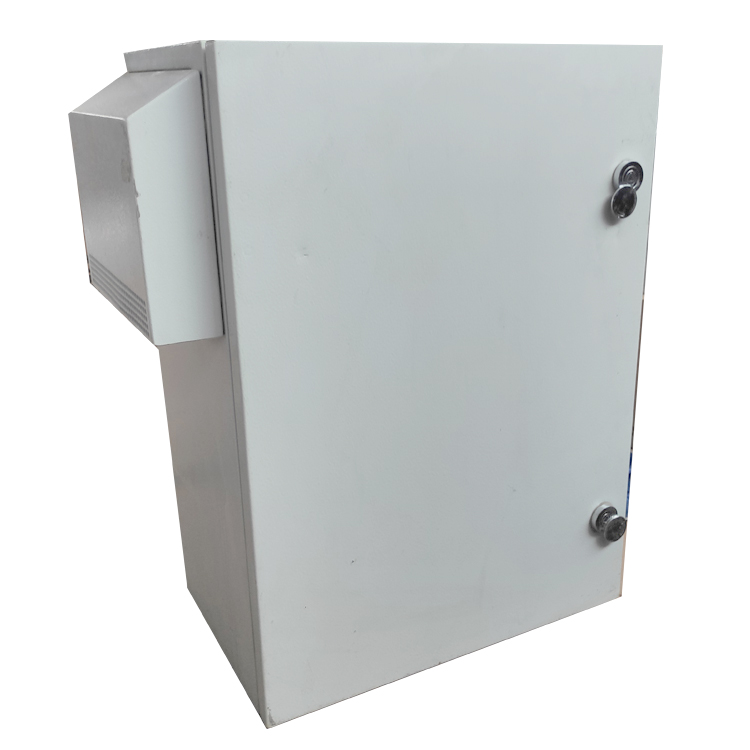

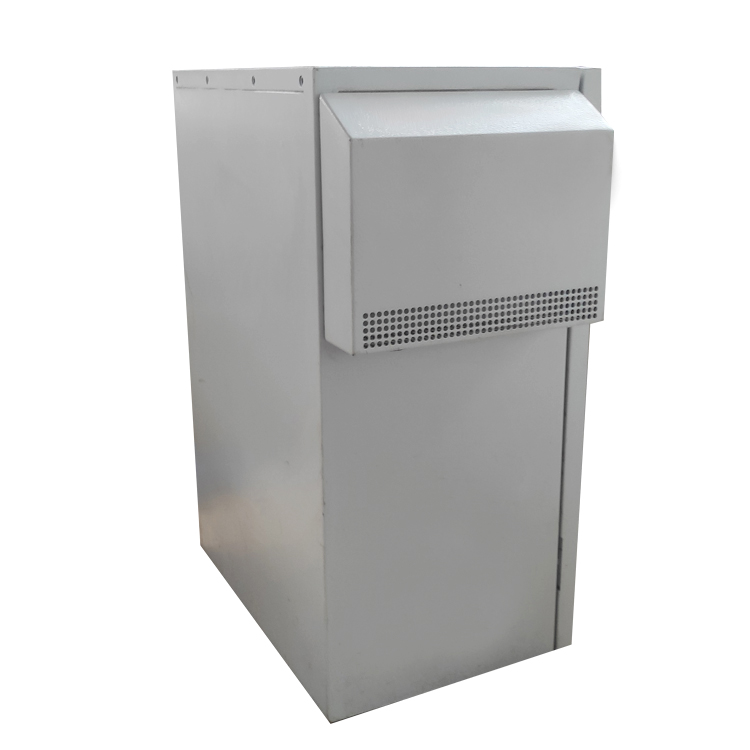

产品概述 TP4860C-D06A5华为 是一款室外型直通风一体化壁挂型通信电源系统，主要为室外覆盖– 48V 系列的通信设备供、备电。华为TP4860C-D06A5 最大输出电流是 60A，机柜外观如图  所示。

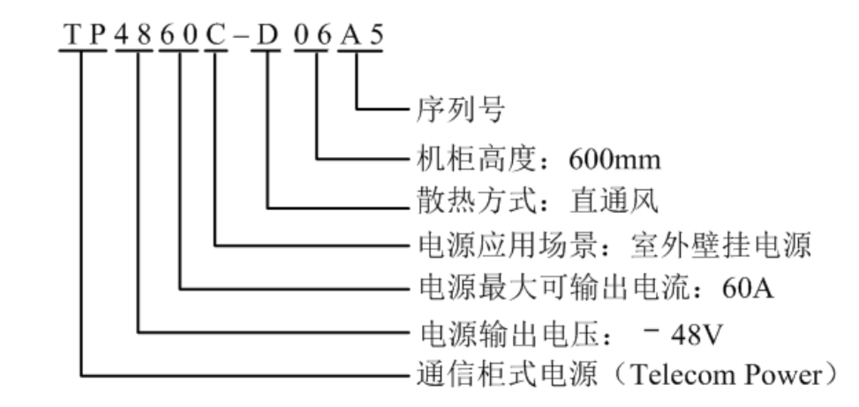

型号说明 电源柜 华为TP4860C-D06A5 的型号说明如图 所示，电池柜 华为TBC040-DCA3 的型号说明。 图 华为TP4860C-D06A5 型号说明

系统特点  电压范围宽至 85V AC～300V AC  完善的电池管理功能  完善的交流防雷设计  网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口  支持 LCD 界面显示、按键操作  支持整流模块热插拔  整流模块功率因数值达 0.99

电源柜系统配置表 系统配置 TP4860C-D06A5 输入制式 220V AC 单相三线制（L、N、PE），支持 110V AC 双火线 （L1、L2、PE） 整流模块 最大支持 2 个 R4830G1，R4830N2，R4815G1 或 R4815N1 监控模块 SMU06C 风扇 一个风扇 加热膜 选配 门磁传感器 一个 LG 锂电池 （UPB4810） 规格：10Ah 数量：0 或 2 组

小容量锂电池 （BBS 4840Z） 规格：40Ah 数量：0 或 1 组 铅酸电池 默认安装内置 4 节 38Ah/12V 或 18Ah/12V 铅酸电池 防雷器  交流防雷：标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs  直流防雷：差模 10kA，共模 20kA，8/20μs

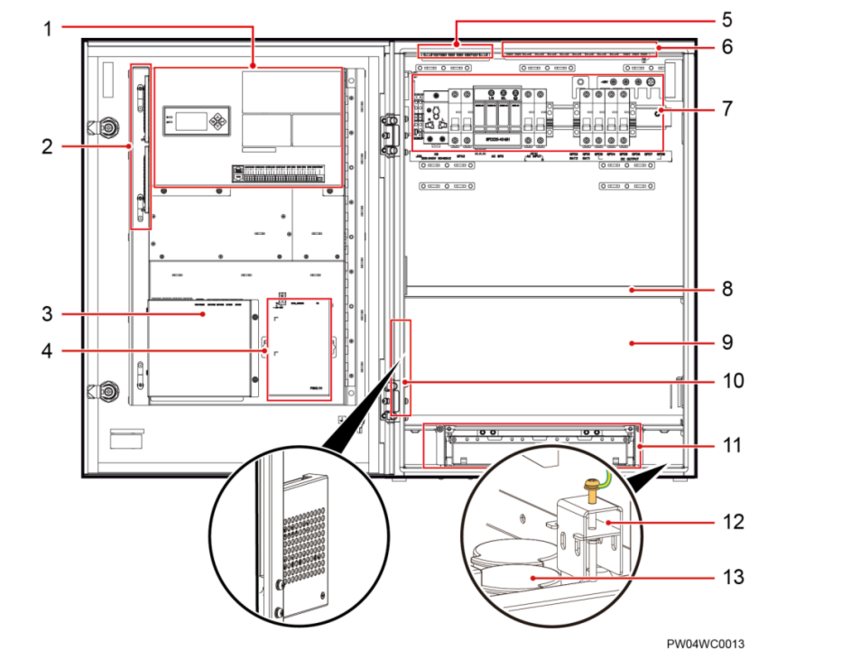

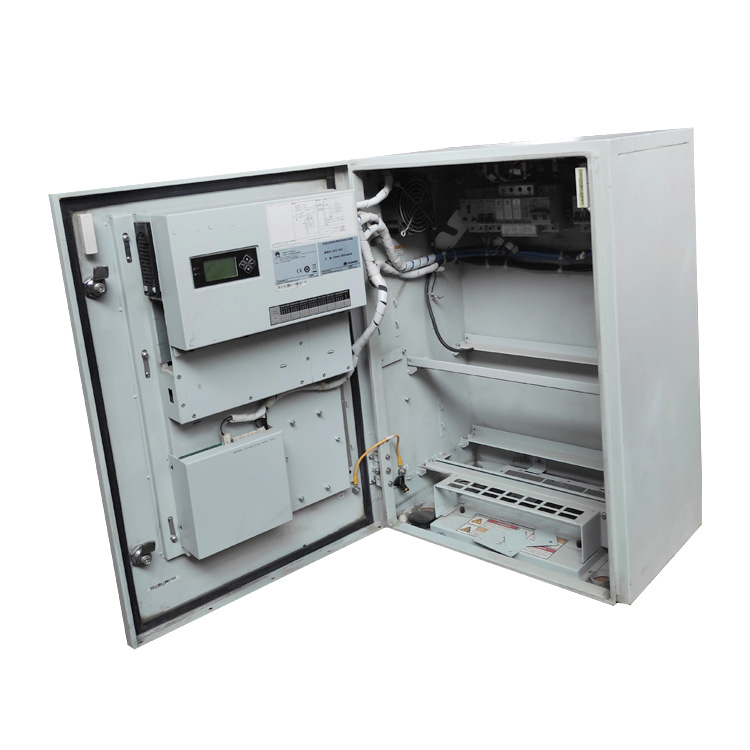

（1）监控单元 SMU06C （2）整流模块安装空间 （3）风扇控制板 （4）SNMP 通信模块 （5）机柜接地排 （6）RTN+母排 （7）配电单元 （8）电池架 （9）电池安装空间 （10）加热膜继电器 （11）加热膜 （12）接地夹

项目 TP4860C-D06A5 输入制式 220V AC 单相三线制（L、N、PE），支持 110V AC 双火线 （L1、L2、PE） 交流配电 交流输入：32A/2P 空开×1 交流输出：10A/2P 空开×1，1 路 10A 维护插座（选配） 直流配电  直流输出空开：16A/1P×3，预留 3 路空开安装位置  电池空开：63A/1P×1，预留 1 路空开安装位置

项目 规格 交流输入 输入制式 220V AC 单相三线制（L、N、PE），支持 110V AC 双火线（L1、L2、PE） 输入电压 85V AC～300V AC 输入频率 频率范围：45H

功率因数 ≥0.99（额定输入，满载） 直流输出 输出电压范围 –43.2V DC～–57.6V DC 默认输出电压 –52.8V DC 说明 配置铅酸电池时，默认输出电压为–53.5V DC 最大输出功率 3500W 稳压精度 ≤±1% 纹波和噪声 ≤200mVp-p 电话衡重杂音 ≤2mV（300Hz～3400Hz，输入电压≤264V  AC） 均流不平衡度 ＜±5%（20%～100%负载） 峰峰值杂音电压 ≤200mV（在额定输入电压和负载范围内） 交流输入保 护 交流输入过压保护点 大于 300V AC 交流输入过压恢复点 290V AC～300V AC 交流输入欠压保护点 小于 80V AC 交流输入欠压恢复点 80V AC～85V AC 直流输出保 护 直流输出过压保护点 范围为–58.5V DC～–60.5V DC  内部故障过压时，模块锁死  外部电压达到–63V 以上，且持续 500ms 以上，模块锁死 交流防雷 标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs 直流防雷 电源口：差模 10kA，共模 20kA，8/20μs 信号口：差模 3kA、共模 5kA（针对 4 路干接点） 安规设计 满足标准 IEC/EN60950-1 平均无故障 时间 20 万小时（25℃）
