TP4860C-D07A1/TP4860C-D07A2/TP4860C-D06A3/TP4860C-D06A4

产品概述 TP4860C-D07A1/TP4860C-D07A2/TP4860C-D06A3/TP4860C-D06A4是华为四款室外 壁挂型通信柜式电源系统（以下简称：电源柜），主要为室外覆盖-48V 系列的通信设 备进行供、备电，同时通过配置逆变器模块实现交流型通信设备进行供、备电。 TBC040-DCA1 和 TBC040-DCA2 是两款室外壁挂型电池柜（以下简称：电池柜），为- 48V 系列的通信设备进行备电。 电源柜和电池柜均支持挂墙、抱杆和落地安装三种安装方式

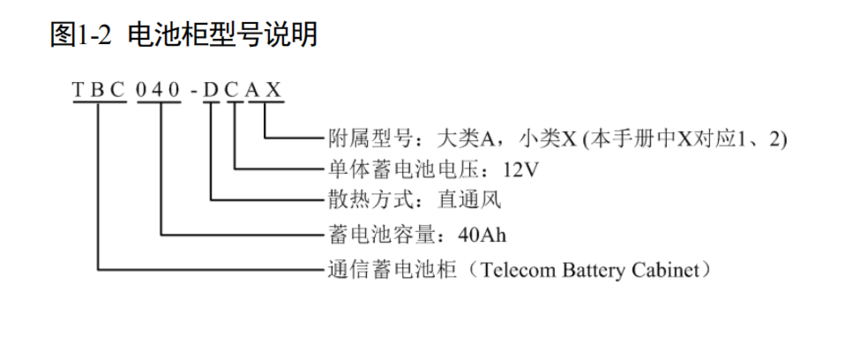

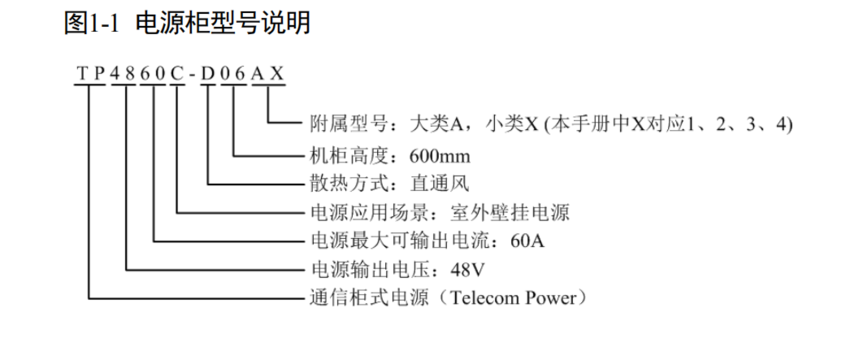

型号说明 电源柜 华为TP4860C-D06A1、TP4860C-D06A2、TP4860C-D06A3 和 TP4860C-D06A4 的型 号说明如图 1-1 所示，电池柜 TBC040-DCA1 和 TBC040-DCA2 的型号说明如图 1-2 所 示。

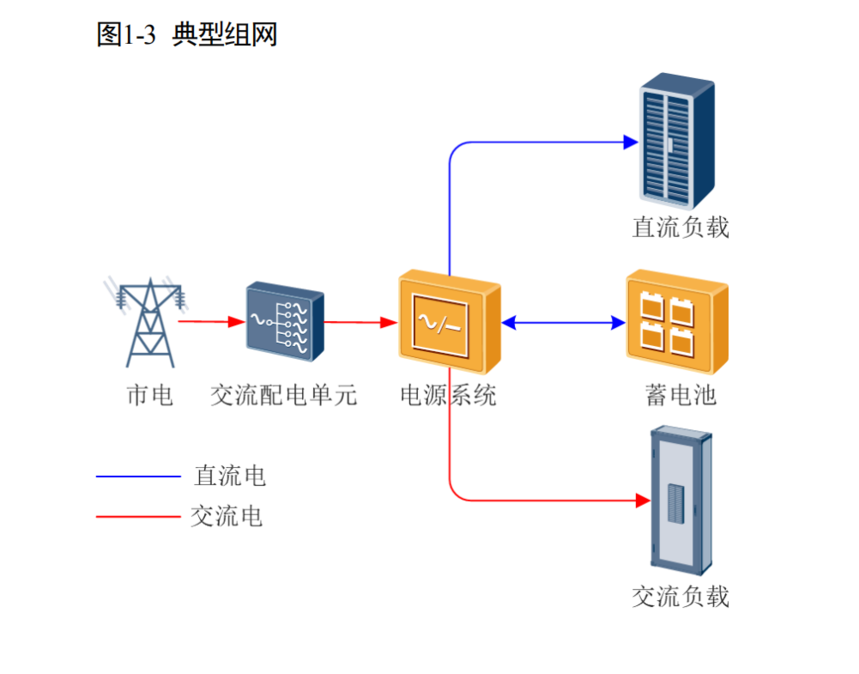

应用场景 本产品主要应用于 2G/3G 室外覆盖、W-LAN、微波室外设备供电等多种应用场景。其 典型组网

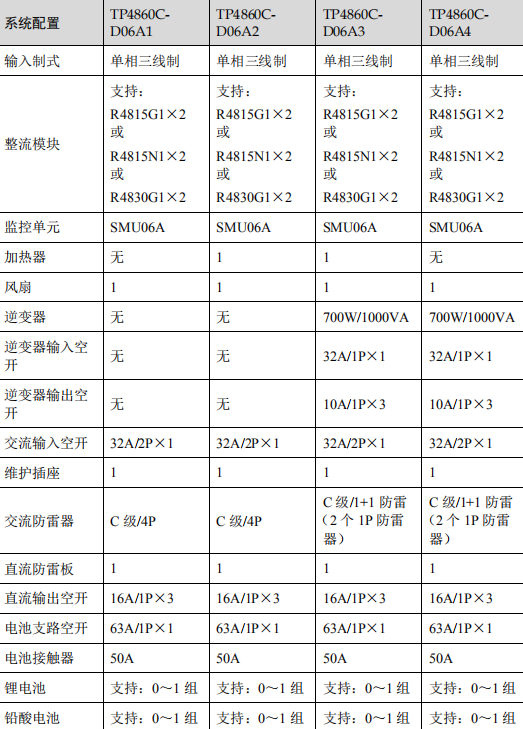

电源柜系统配置表 系统配置 TP4860CD06A1 TP4860CD06A2 TP4860CD06A3 TP4860CD06A4 输入制式 单相三线制 单相三线制 单相三线制 单相三线制 整流模块 支持： R4815G1×2 或 R4815N1×2 或 R4830G1×2 支持： R4815G1×2 或 R4815N1×2 或 R4830G1×2 支持： R4815G1×2 或 R4815N1×2 或 R4830G1×2 支持： R4815G1×2 或 R4815N1×2 或 R4830G1×2 监控单元 SMU06A SMU06A SMU06A SMU06A 加热器 无 1 1 无 风扇 1 1 1 1 逆变器 无 无 700W/1000VA 700W/1000VA 逆变器输入空 开 无 无 32A/1P×1 32A/1P×1 逆变器输出空 开 无 无 10A/1P×3 10A/1P×3 交流输入空开 32A/2P×1 32A/2P×1 32A/2P×1 32A/2P×1 维护插座 1 1 1 1 交流防雷器 C 级/4P C 级/4P C 级/1+1 防雷 （2 个 1P 防雷 器） C 级/1+1 防雷 （2 个 1P 防雷 器） 直流防雷板 1 1 1 1 直流输出空开 16A/1P×3 16A/1P×3 16A/1P×3 16A/1P×3 电池支路空开 63A/1P×1 63A/1P×1 63A/1P×1 63A/1P×1 电池接触器 50A 50A 50A 50A 锂电池 支持：0～1 组 支持：0～1 组 支持：0～1 组 支持：0～1 组 铅酸电池 支持：0～1 组 支持：0～1 组 支持：0～1 组 支持：0～1 组

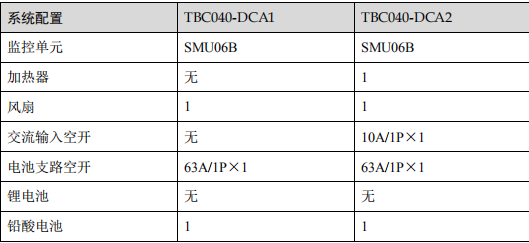

系统配置 TBC040-DCA1 TBC040-DCA2 监控单元 SMU06B SMU06B 加热器 无 1 风扇 1 1 交流输入空开 无 10A/1P×1 电池支路空开 63A/1P×1 63A/1P×1 锂电池 无 无 铅酸电池 1 1

系统特点  系统采用小型化设计，支持挂墙、抱杆、落地三种安装方式。  系统采用模块化设计，平滑扩容、灵活备电。通过选用不同功率和数量的整流模 块，灵活控制电源系统的输出功率；通过配置逆变器，支持同时输出直流-48V 和 交流 220V，满足多样化负载设备供电的应用场景。  系统采用直通风散热方式，机柜防护等级达到 IP55。  整流模块支持热插拔。  整流模块输入电压范围宽至 85V AC～300V AC。  整流模块功率因数值最高达 0.99。  整流模块效率最高达 96%。TP4860C-D06A1 & D06A2 & D06A3 & D06A4  &TBC040-DCA1 & DCA2  1 产品介绍 7  监控单元支持整流模块智能休眠功能（默认此功能关闭，支持现场设置开启），提 高系统的工作效率，节能减排。  监控单元提供完备的电池充放电管理及电池下电功能，延长电池使用寿命。  监控单元支持 4 路干接点上报告警，且干接点状态及关联告警名称均可现场设 置。  监控单元提供 1 路 RS485/RS232 接口(该端口支持安全保护机制)。支持电总协议 接入动环监控网络。  监控单元支持英文和中文的用户界面。
