TP48200A-HD15A1华为

产品概述 TP48200A-HD15A1 是华为室外一体化通信电源机柜系统，主要为室外覆盖–48V 系列的 通信设备供、备电。

系统特点  交流输入电压范围宽至 85V AC～300V AC  完善的电池管理功能  完善的交、直流防雷设计  网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口  支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守  支持 LCD 界面显示、按键操作  支持整流模块热插拔  整流模块功率因数值达 0.99 2.4 工作原理 电源系统工作原理示意图如图 2-3 所示，交流电通过交流配电单元进入整流模块；整 流模块将交流电转成–48V 直流电，由直流配电单元分给多路负载供电。 交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电 流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后， 整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。 监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制。如有异常， 及时上报告警信号。同时，监控单元根据传感器监测的温度，对温控单元进行控制与 调节，使柜内温度保持在适宜设备工作的范围之内。

系统配置 项目 TP48200A-HD15A1 适用环境 C 类 B 类 加热器 无 500W 加热器 整流模块 最大可配置 4 个 R4850N2 最大输出电流 200A 温控能力 ≥85W/K 散热方式  设备舱：热交换  电池舱：直通风 监控模块 SMU06C 传感器  必配：电池温度传感器  选配：烟雾传感器、温湿度传感器、水浸传感器

照明灯 选配：照明灯 蓄电池 最大可支持 2 组狭长型蓄电池（12V/150Ah

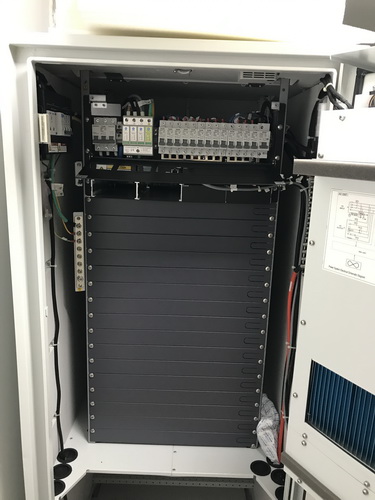

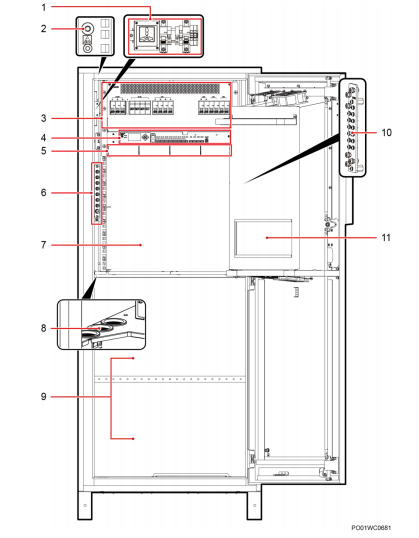

（1）交流配电单元 （2）静电环 （3）直流配电单元 （4）监控单元 （5）整流模块安装空间 （6）接地排 （7）用户设备安装空间 （8）走线孔 （9）电池安装空间 （10）RTN+母排 （11）热交换器

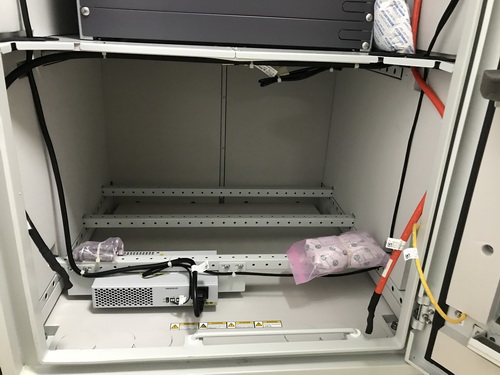

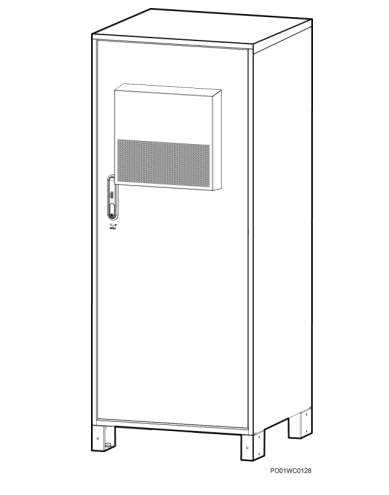

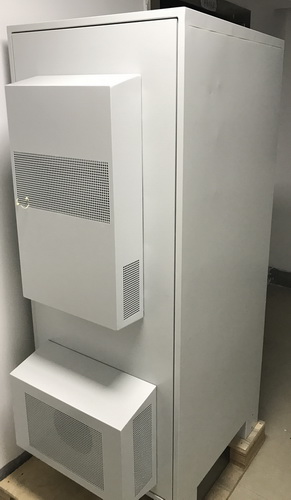

机柜规格 项目 规格 机柜尺寸（高×宽×深） 1500mm×650mm×650mm（不包含底座和门外凸 部分） 底座尺寸（高×宽×深） 100mm×650mm×650mm 机柜重量 ＜120Kg（不包含整流模块和电池） 防护等级  设备舱：IP55  电池舱：IP44 安装方式 落地安装 维护方式 前维护、前操作 进出线方式 下进线下出线
