华为TP48200A-HD15A2

TP48200A-HD15A2,华为TP48200A室外一体化通信电源机柜48V200A

参数介绍：

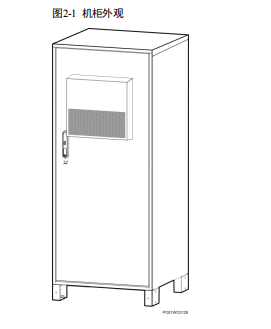

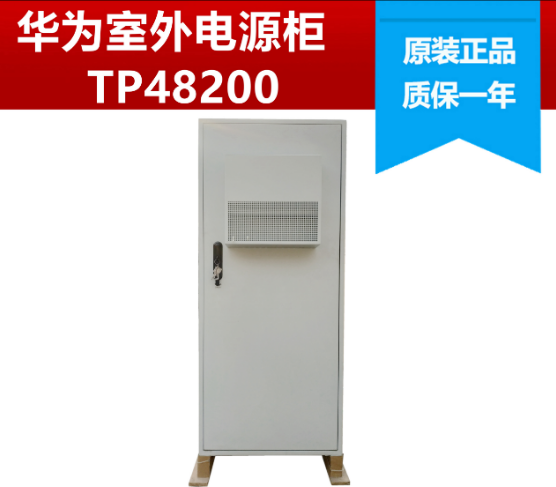

1.机柜外观TP48200A-HD15A2华为

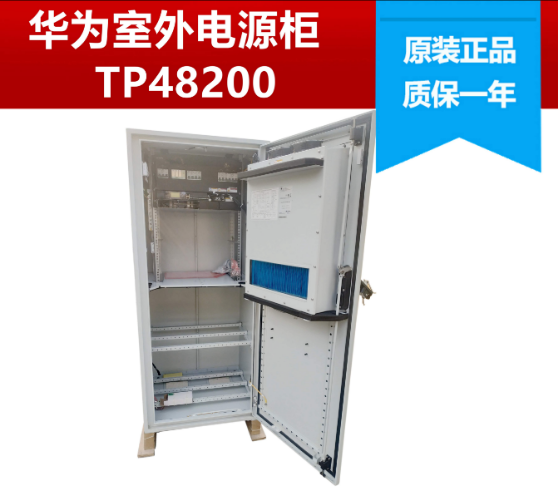

2.机柜内部结构如图TP48200A-HD15A2华为

（1）交流配电单元 （2）静电环 （3）直流配电单元 （4）监控单元 （5）整流模块安装空间 （6）接地排 （7）用户设备安装空间 （8）走线孔 （9）电池安装空间 （10）RTN+母排 （11）热交换器

TP48200A-HD15A2华为

输入制式 220/380V AC 三相四线兼容 220V AC 单相 交流输入 交流输入空开：63A/3P×1 交流输出  交流输出空开：16A/1P× 1（预留）  1 路 16A 维护插座  交流输出空开：16A/1P× 1（用于加热盒）  1 路 16A 维护插座 电池支路 电池支路空开：63A/2P×2 直流输出  重要负载支路空开（BLVD）：16A/1P×2  次要负载支路空开（LLVD）：63A/1P×2，32A/1P×2 防雷器  交流防雷器：标称雷击放电电流 20kA，最大雷击放电电 流 40kA，8/20μs  直流防雷器：差模 10kA/共模 20kA，8/20μs

电气指标 规格

交流输入

输入制式 220/380V AC 三相四线兼容 220V AC 单相 输入电压 85V AC～300V AC 输入频率 频率范围：45 Hz～66 Hz；标称频率： 50Hz/60Hz 功率因数 ≥0.99（负载≥50%） 总谐波失真（THD） ≤5%（负载≥50%）规格

直流输出 输出电压范围 –42V DC～–58V DC 默认输出电压 –53.5V DC 输出功率 整流模块输出功率3000w，系统最大输出功率为12000w配置整流模块个数与单个整流模块输 出功率的乘积

稳压精度 ≤±1% 纹波和噪声 ≤200mVp-p 电话衡重杂音 ≤2mV 均流不平衡度 ＜±5%（20%～100%负载）

交流输入保 护 交流输入过压保护点 输入过压保护点大于 300V AC 交流输入过压恢复点 电压恢复到 290V AC 系统恢复输出 交流输入欠压保护点 输入欠压保护点小于 85V AC 交流输入欠压恢复点 电压恢复到 90V AC 后系统恢复输出 直流输出保 护 直流输出过压保护点 范围为–58.5V DC～–60.5V DC  内部故障过压时，模块锁死

 外部电压大于–63V 以上，且持续 500ms 以上，模块锁死 交流防雷 标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20us 直流防雷 差模 10kA，共模 20kA，8/20us 安规设计 满足标准 IEC/EN60950-1 平均无故障 时间 20 万小时（25℃）
