TP48200A-HT19C3/TP48200A-HT19C4华为室外一体化机柜48V200A

产品概述 TP48200A-HT19C3 和 TP48200A-HT19C4 是华为室外一体化通信电源系统48v200A，主要为室外覆盖- 48V 系列的通信设备进行供、备电。

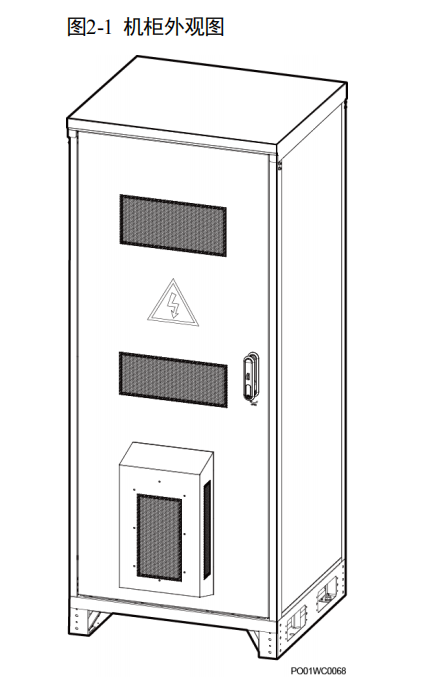

华为室外一体化机柜TP48200A外观介绍：

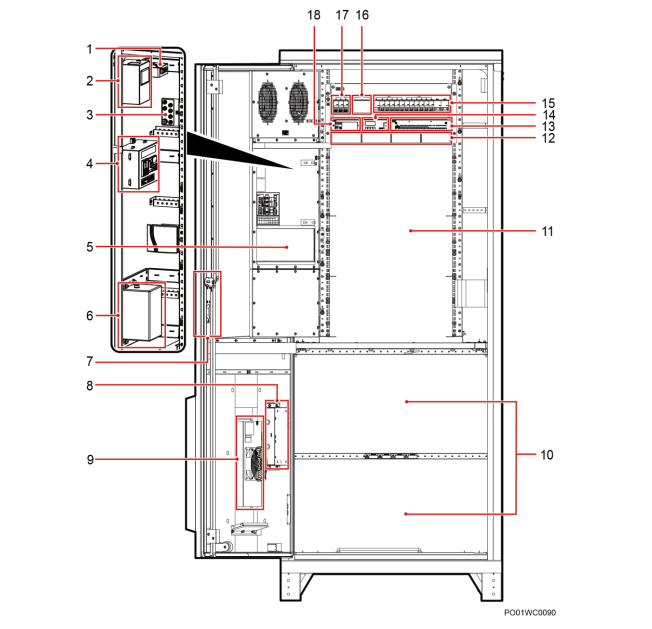

华为室外一体化机柜TP48200A内部结构：

（1）电流互感器（选配） （2）智能电表（选配） （3）机柜接地排 （4）维护插座（选配） （5）HXC150S 热交换器 （6）蓝牙控制器（选配） （7）电子门锁（选配） （8）TCUA 控制盒 （9）TEC 模块 （10）电池安装空间 （11）用户设备安装空间 （12）整流模块安装空间 （13）用户接口模块 （14）监控模块 （15）直流配电单元 （16）交流防雷器 （17）交流输入空开 （18）电池强制上电开关

系统配置

TP48200A-HT19C3 TP48200A-HT19C4

适用环境 C 类 温控单元

 设备舱：HXC150S 热交换器

 电池舱：TEC 空调 用户空间 16U

交流输入制式 220/380V AC 三相四线兼 容 220V AC 单相 110V AC 双火线

交流输入空开 1 路 63A/3P 空开 1 路 100A/2P 空开

交流输出（选配） 1 路 10A/2P 空开，1 路 10A 维护插座（RCD 保护） 直流输出

 重要负载支路（BLVD）：2 路 10A/1P 空开，4 路 16A/1P 空开

 次要负载支路（LLVD）：1 路 100A/1P 空开，1 路 63A/1P 空开，4 路 32A/1P 空开  电池支路：2 路 125A/1P 空开

整流模块 最大可配置 4 个 R4850G2 或 R4830G2 监控模块 1 个 SMU02B 用户接口模块 1 个 UIM02C 传感器

 必配：1 个电池温度传感器、1 个设备舱温度传感 器、1 个门磁传感器

 选配：1 个烟雾传感器、1 个温湿度传感器、1 个水 浸传感器 智能电表（选配） 1 个智能电表和 1 个电流互感器 蓝牙门锁（选配） 1 个电子门锁和 1 个蓝牙控制器

蓄电池 2 层电池舱，最大可支持 2 组蓄电池（12V/150Ah）

最大输出功率 12kW

系统特点  交流输入电压范围宽至 85V AC～300V AC  完善的电池管理功能  完善的交、直流防雷设计  网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口  支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组 网灵活，可实现远程管理，无人值守  支持 LCD 界面显示、按键操作  支持 WEB 界面操作  支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法 语、俄语、德语、土耳其语等  支持整流模块、监控模块热插拔  整流模块功率因数值达 0.99  整流模块效率最高达到

电气指标 项目 规格 交流输入 输入制式 TP48200A-HT19C3： 220/380V AC 三相四线输入兼容 220V AC 单相 TP48200A-HT19C4： 110V AC 双火线 输入电压 85V AC～300V AC

规格 输入频率 频率范围：45Hz～66Hz；标称频率： 50Hz/60Hz 功率因数 ≥0.99（额定输入和负载） THD ≤5%（Vin=208V AC，220V AC，230V AC， 50%-100% 负载） 直流输出 输出电压范围 –42V DC～–58V DC 默认输出电压 –53.5V DC 输出功率 参见整流模块输出功率，系统最大输出功率为 配置整流模块个数与单个整流模块输出功率的 乘积 稳压精度 ≤±1% 纹波和噪声 ≤200mVp-p 电话衡重杂音 ≤2mV 均流不平衡度 ＜±5%（50%～100%负载） 交流输入 保护 交流输入过压保护点 大于 300V AC 交流输入过压恢复点 电压恢复到 290V AC 系统恢复输出 交流输入欠压保护点 小于 85V AC 交流输入欠压恢复点 电压恢复到 90V AC 后系统恢复输出 直流输出 保护 直流输出过压保护点 范围为–58.5V DC～–60.5V DC 1. 内部故障过压时，模块锁死； 2. 外部电压达到–63V 以上，且持续 500ms 以 上，模块锁死。 交流防雷 B 级防雷，标称雷击放电电流 30kA，最大雷击放电电流 60kA，8/20us 直流防雷 差模 10kA，共模 20kA，8/20us 安规设计 满足标准 IEC/EN60950-1 MTBF 20 万小时
