TP48200A-AX21D1华为室外一体化机柜

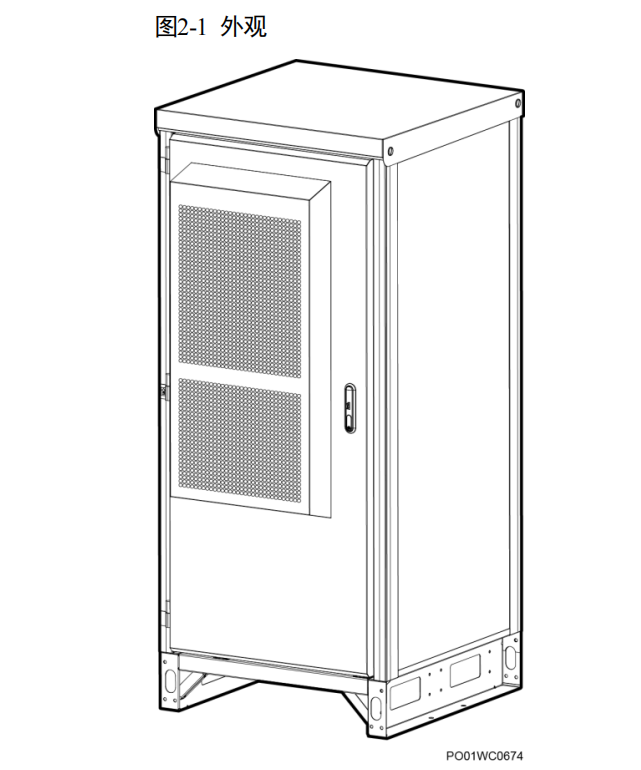

TP48200A-AX21D1华为室外一体化机柜产品概述 48V200A

本解决方案为无线通信站点提供户外物理工作环境、安全系统和监控组网的整体解决 方案，集成了户外机柜、温控设备、通信电源、监控、网管系统、交直流配电、防雷 等功能，并为用户预留足够的安装空间，是一系列高效、智能、一体化站点解决方 案。

产品特点如下：  高效站点 − 电池休眠 − 温控节能  智能化站点 − IP、GPRS、带内组网 − 智能防盗管理 − 智能温控管理 − License 安全管理 − 多级下电管理  一体化站点 − 机柜快速拼装 − 配电模块化配置

机柜规格 项目 规格 机柜尺寸（高×宽×深） 2100mm×900mm×900mm 机柜重量 ＜250kg 机柜空间 柜内从上到下的空间依次如下：  走线空间：1U  插框空间：6U  用户空间：15U  电池空间：18U 温控方式  设备舱：AH1500 空调  电池舱：和设备舱共温控 防护等级 IP55 安装方式 落地安装、靠墙安装

维护方式 前维护、前操作 进出线方式 下进线下出线 适用环境 C 类

项目 规格 交流输入 输入制式 220/380V AC 三相四线输入兼容 220V AC 单 相 输入电压 85V AC～300V AC 输入频率 频率范围：45Hz～66Hz；标称频率： 50Hz/60Hz

功率因数 ≥0.99（额定输入和额定负载条件下） 直流输出 输出电压范围 –42V DC～–58V DC 默认输出电压 –53.5V DC 输出功率 参见整流模块输出功率，系统最大输出功率 为配置整流模块个数与单个整流模块输出功 率的乘积 稳压精度 ≤±1% 峰峰值杂音电压 ≤200mV（0–20M Hz） 交流输入 保护 交流输入过压保护点 大于 300V AC 交流输入过压恢复点 电压恢复到 290V AC 系统恢复输出 交流输入欠压保护点 小于 85V AC 交流输入欠压恢复点 电压恢复到 90V AC 后系统恢复输出 直流输出 保护 直流输出过压保护点 范围为–58.5V DC～–60.5V DC 1. 内部故障过压时，模块锁死； 2. 外部电压达到–63V 以上，且持续 500ms 以上，模块锁死。 交流防雷 标称雷击放电电流 30kA，最大雷击放电电流 60kA，8/20μs 直流防雷 差模 10kA，共模 20kA，8/20μs 安规设计 IEC60950-1:2005/EN60950-1:2006，GB4943 要求 MTBF 20 万小时（25℃）
