TP48200A-HD15A8

TP48200A-HD15A8华为室外一体化机柜

机柜尺寸（高×宽×深） 1500mm×650mm×650mm（不含底座，不包括外 凸部分）

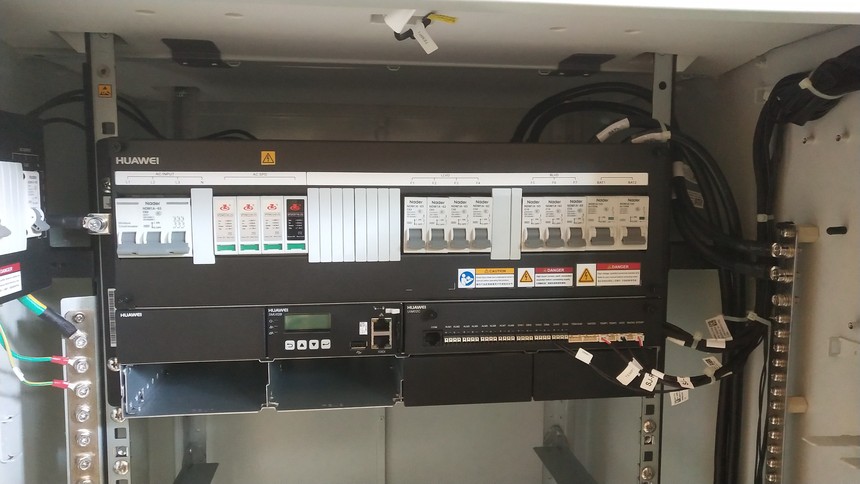

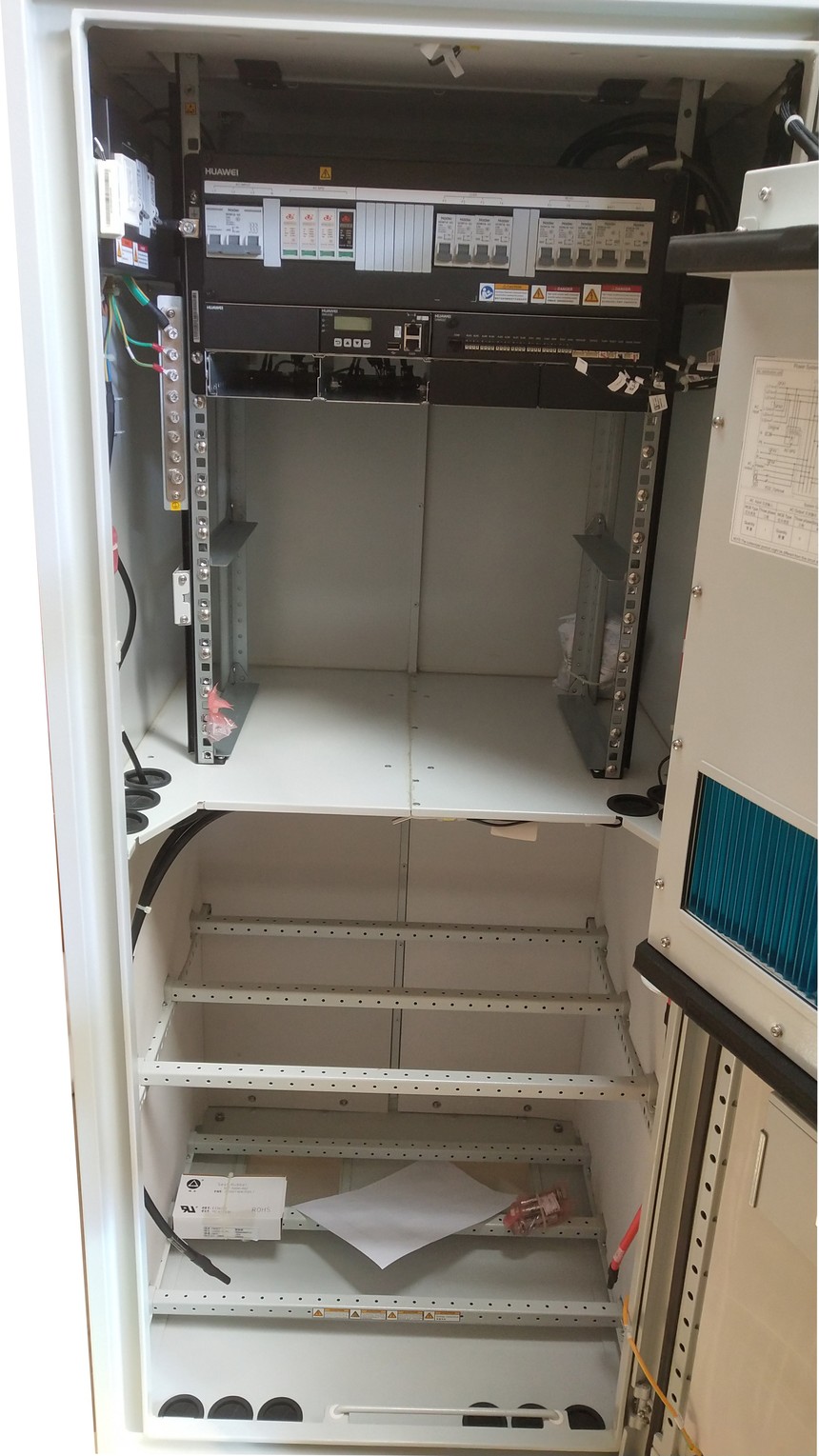

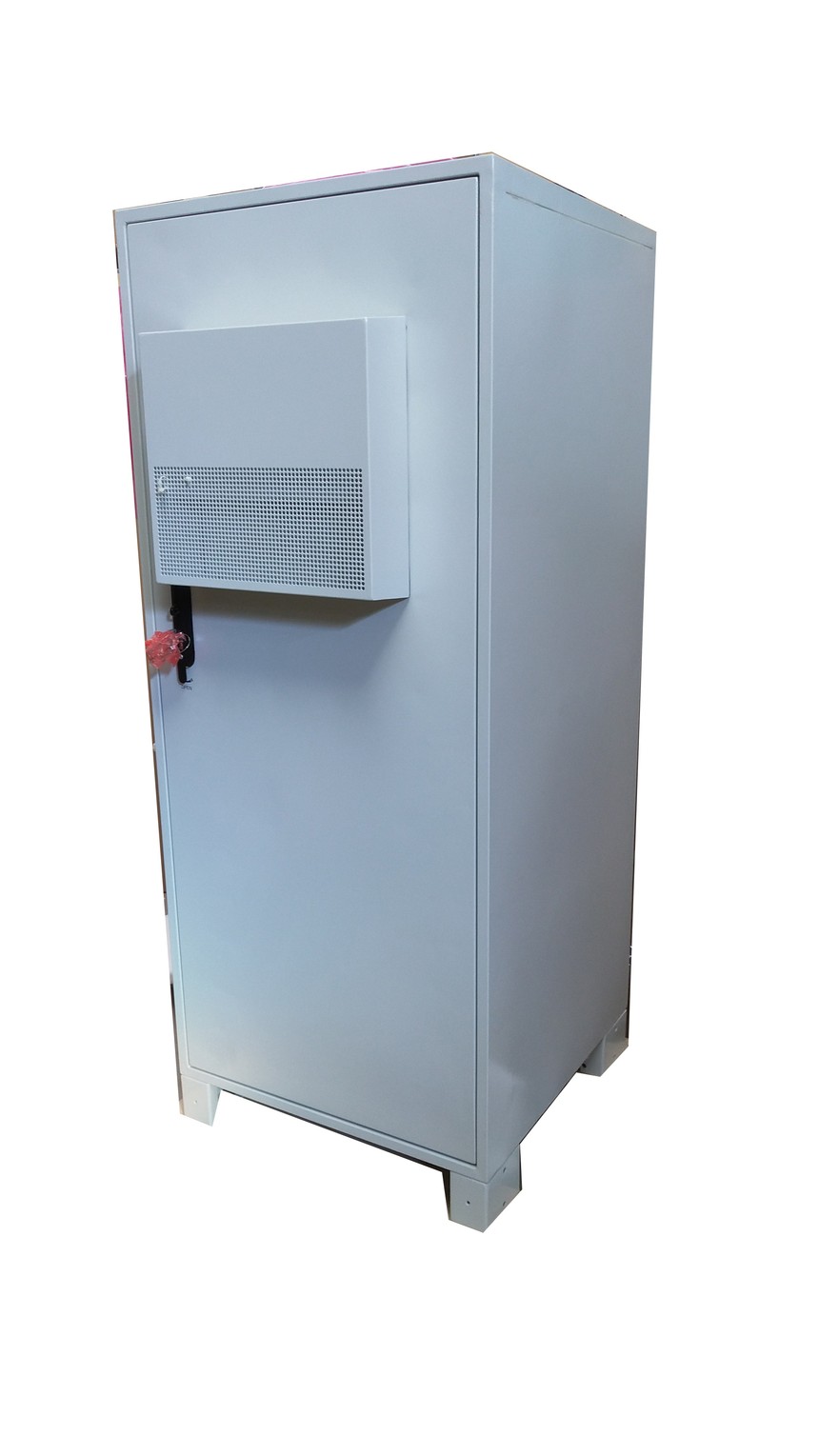

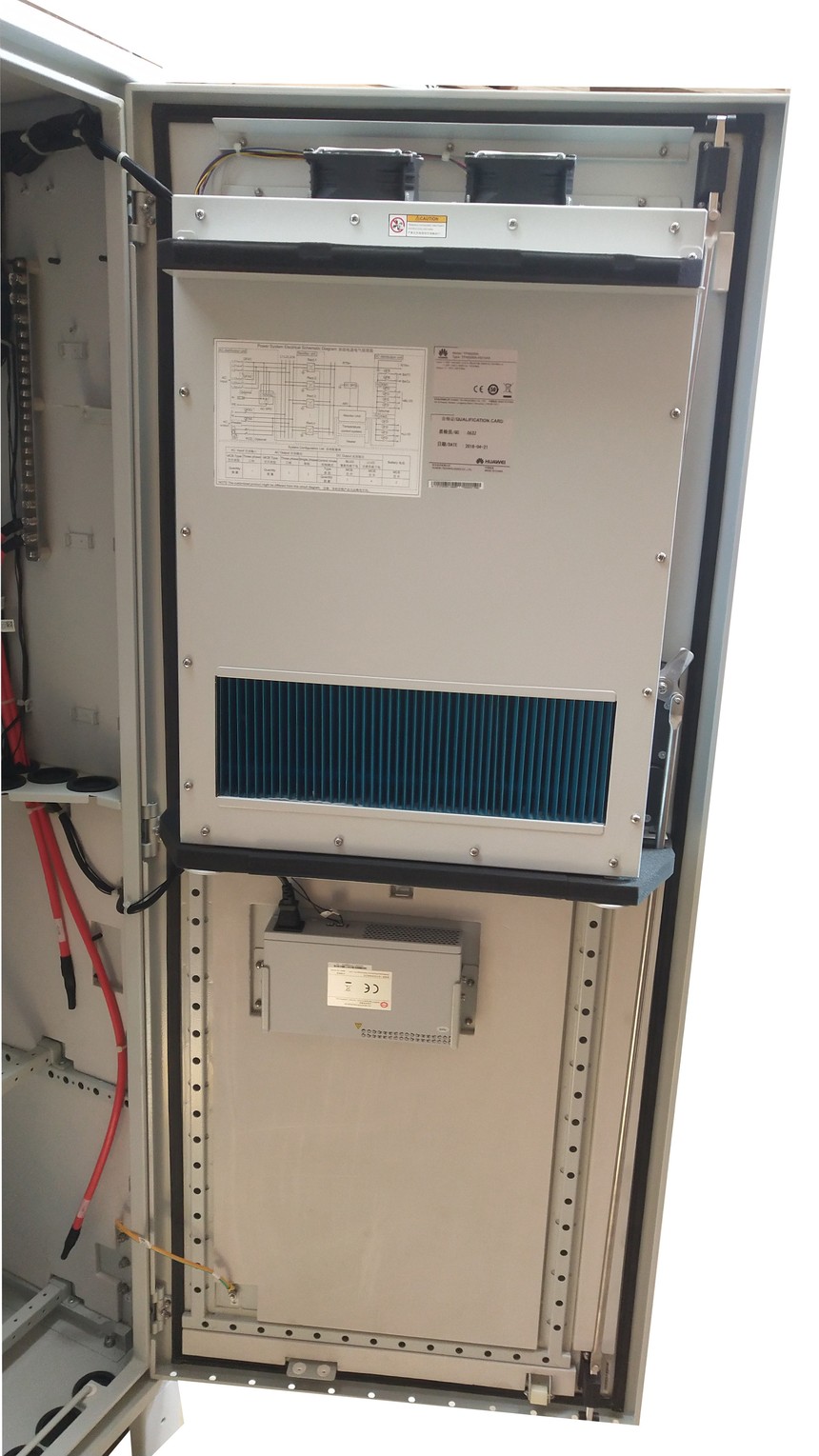

TP48200A-HD15A8华为机柜真实图

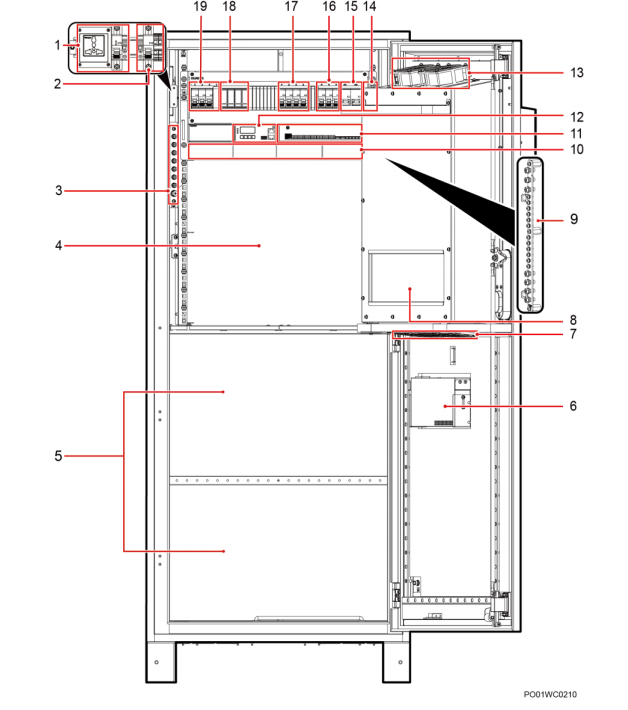

TP48200A-HD15A8华为机柜内部结构详细介绍，如下图

（1）维护插座及保护空开 （2）交流输出空开及端子 （3）接地排 （4）用户设备安装空间 （5）电池安装空间 （6）加热器 （7）外循环风扇 （8）热交换芯 （9）RTN+母排 （10）整流模块安装空间 （11）用户接口模块 （UIM02C） （12）监控模块 （SMU02B） （13）内循环风扇 （14）电池强制上电开关 （在盖板后面） （15）电池支路空开 （16）重要负载支路空开 （17）次要负载支路空开 （18）交流防雷器

TP48200A-HD15A8华为机柜电源配置：

交流输入：220/380V AC 三 相四线兼容 220V AC 单相

 交流输入空 开：1× 63A/3P  交流输出空 开：1× 16A/1P，1 路维护插座 （16A 保护空 开）

下电：

 BLVD：2× 16A/1P，1× 10A/1P

 LLVD：2× 63A/1P，2× 32A/1P  电池支路：2 ×125A/1P

整流模块 最大可配置 4 个 R4850G6 或 R4850N2 监控模块 SMU02B 用户接口 模块 UIM02C 温控单元  设备舱：热交换  电池舱：直通风

用户空间 9U 电池 最大可支持 2 组 190AH 电池 传感器  必配：1 个电池温度传感器、1 个设备舱温度传感器、1 个门磁传感器  选配：1 个烟雾传感器、1 个温湿度传感器、1 个水浸传感器

 交流防雷： 标称雷击放 电电流 20kA，最大 雷击放电电 流 40kA， 8/20μs  直流防雷： 差摸 10kA， 共模 20kA， 8/20μs

最大输出 功率12kW

适用环境 C 类

TP48200A-HD15A8华为机柜产品优点：

外观：封闭焊接式设计，外观新颖高雅，美观大方，尺寸精密，极富时代气息，正门采用网格式设计，既美观又利于机器散热，机柜主体颜色有灰和黑两种；

结构：模块化设计，内置有层板，拼装简易，并提供了多台机柜连接一体化快捷解决方案，机柜侧面、后面均可开门，可全方位进入查看，预留有后上下线缆入口，方便线缆管理；

材料：采用1.0mm厚高强度优质冷轧钢板及5mm厚高强度安全钢化防爆玻璃，可有效防震，更加安全可靠；

散热：配备有专业的散热系统，内置有两台冷却风扇，可有效解决机柜内部散热，保护设备安全，使设备稳定在正常状态下工作；

地线：内置有专业的接地系统，可有效保护设备安全；

安装：挂装式安装，安装更加简单快捷；

尺寸（高× 宽×深mm）：1600×650×650
