TP48200A-HT15A5

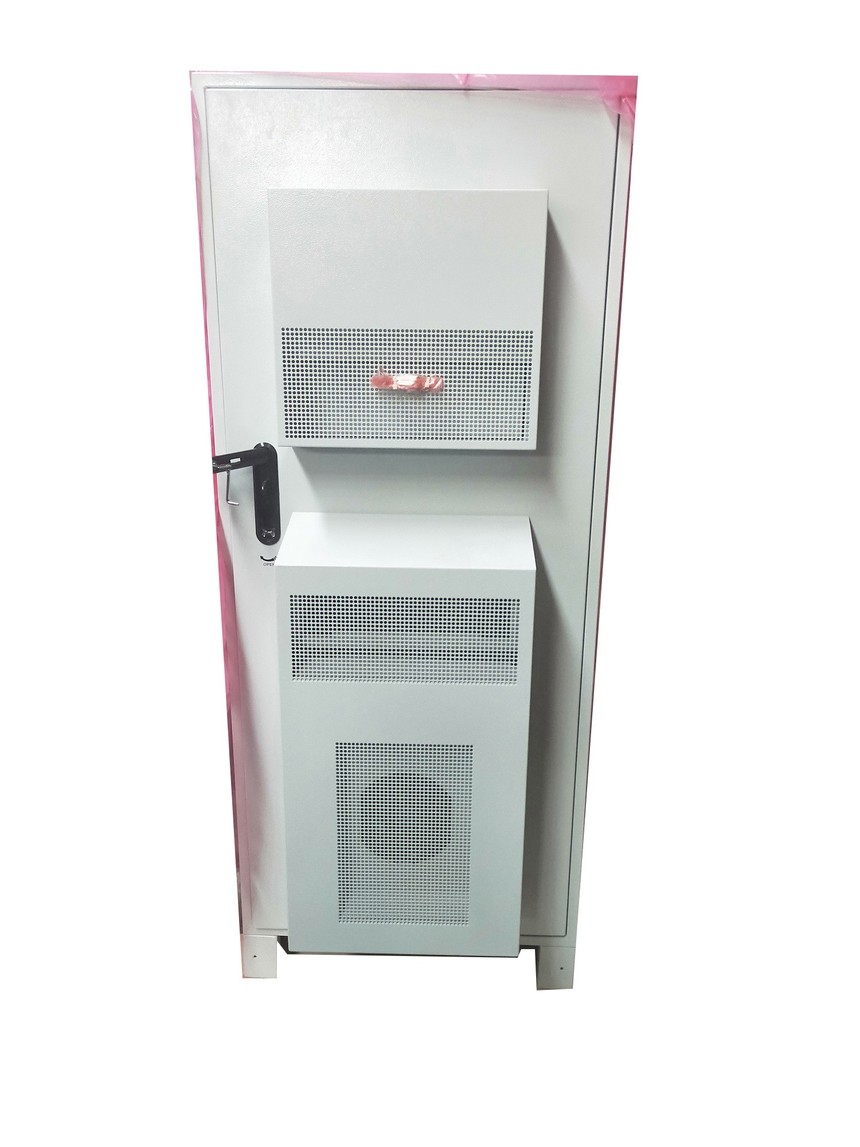

TP48200A-HT15A5华为室外一体化机柜

交流输入 制式 220/380V AC 三 相四线兼容 220V AC 单相

交流配电  交流输入空 开：1× 63A/3P  交流输出空 开：1× 16A/1P，1 路维护插座 （16A 保护空 开）

整流模块 最大可配置 4 个 R4850G6 或 R4850N2 监控模块 SMU02B  用户接口 模块 UIM02C

温控单元  设备舱：热 交换  电池舱： TEC 空调、 TCUC 控制 盒

直流配电  BLVD：2× 16A/1P，1× 10A/1P(其中 10A 开关给 电池舱的 TCUC 供电)  LLVD：2× 63A/1P，2× 32A/1P  电池支路：2 ×125A/1P

用户空间 9U

电池 最大可支持 2 组 190AH 电池

传感器  必配：1 个电池温度传感器、1 个设备舱温度传感器、1 个门磁传感器  选配：1 个烟雾传感器、1 个温湿度传感器、1 个水浸传感器

加热器 TEC 自带加热功 能

防雷器  交流防雷： 标称雷击放 电电流 20kA，最大 雷击放电电 流 40kA， 8/20μs  直流防雷： 差摸 10kA， 共模 20kA， 8/20μ

最大输出 功率 12kW

适用环境 C 类

 C 类环境：指海洋上环境，或者污染源附近的陆地室外和只有简单遮蔽的环境。污染源附近 是指距离盐水（如海洋、盐水湖）3.7 公里，距离冶炼厂、煤矿、热电厂等重污染源 3 公 里，距离化工、橡胶、电镀等中等污染源 2 公里，距离食品、皮革、采暖锅炉等轻污染源 1 公里。

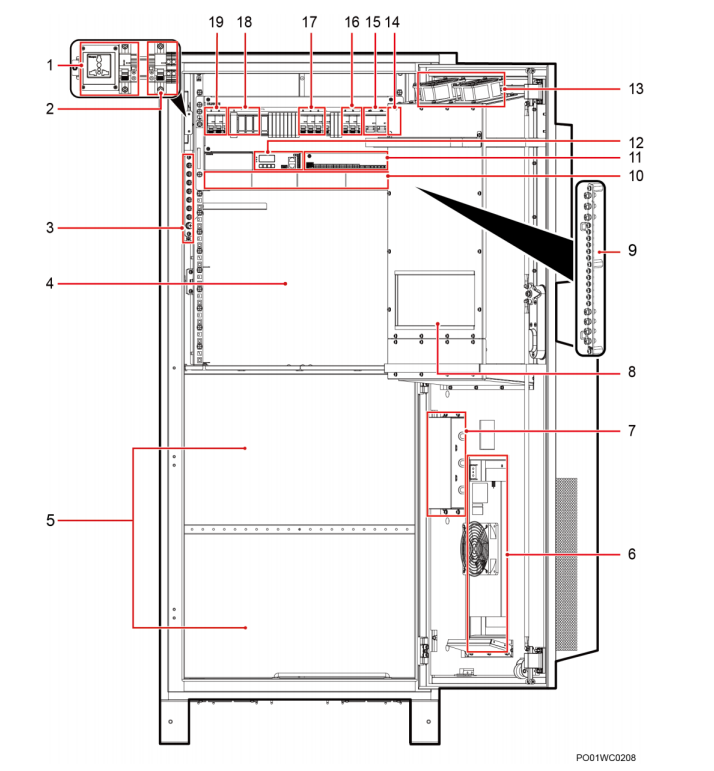

（1）维护插座及保护空开 （2）交流输出空开及端子 （3）接地排

（4）用户设备安装空间 （5）电池安装空间 （6）TEC 空调 （7）TCUC 控制盒 （8）热交换芯 （9）RTN+母排 （10）整流模块安装空间 （11）用户接口模块 （UIM02C） （12）监控模块 （SMU02B） （13）内循环风扇 （14）电池强制上电开关 （在盖板后面） （15）电池支路空开 （16）重要负载支路空开 （17）次要负载支路空开 （18）交流防雷器 （19）交流输入空开及端子

安装方式 落地安装、楼顶安装、靠墙安装，不支持堆叠和抱 杆 维护方式 前维护、前操作 进出线方式 下进线下出线

TP48200A电源系列产品实现将220V交流输入电压转换为-48V直流电压，为站点设备供电；针对室外应用场景，重点关注电源系统的安全防护、高效节能、稳定可靠及柔性集成等性能指标，旨在为室外站点设备提供专业的供电解决方案。全新 华为TP48200A-HT15A5室外一体化电源柜

　　85～300VAC超宽交流电压输入范围 高效整流模块效率大于96%，节能减排 完善的模块休眠功能，进一步提高系统效率 整流模块工作温度范围达-40～+75℃，55℃输出不降额 整流模块MTBF>50万小时，可靠性高 支持热插拔技术，安装维护便利 智能化蓄电池管理和电池保护，延长电池使用寿命 支持电池防反接设计，有效避免因电池接反带来的安全和设备损坏危险 支持站点环境监控，可通过干接点、串口或网络接口实现远程管理 独立监控模块，LCD显示实现可视化监控 完备的故障保护和告警功能，信息存储容量大 电子标签功能，帮助实现全网设备存量管理 可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性 一体化电源采用高集成化设计，可内置电池和主设备，支持室外站点快速部署IP55高等级防护，环境适应能力强 风扇1+1备份，智能调速，节能降噪，提高系统使用寿命 多重防盗措施，保证设备安全运行 产品规格 （高）* 650mm（宽）* 650mm（深）（不含底座） 重量 ＜120Kg（不包括整流模块和电池） 额定容量200A温控方式 设备舱热交换，电池舱直通风 设备舱直通风，电池舱直通风 维护方式 前维护，支持模块更换 走线方式 机柜底部，下进下出 防护等价 全新 华为TP48200A-HT15A5室外一体化电源柜

　　设备舱：IP55，电池舱：IP45设备舱：IP55，电池舱：IP55环境参数 运行环境温度-10~+45oC -40~+45oC -10~+45oC运行环境湿度5%~95%（无凝露） 海拔0~4000mm范围，每升高200m，温度指标下降1oC） 交流配电 输入模式 三相兼容单相 输入电压85~300VAC，额定：220VAC输入频率45~65Hz，额定：50Hz/60Hz输入配置1×63A/3P MCB输出配置2 ×16A MCB交流输入防雷C级防雷，标准雷击泄放电流：20kA，8/20μs；雷击泄放电流：40kA，8/20μs直流配电 输入电压42~58VDC，默认电压：53.5VDC直流输出防雷 差模：10kA，8/20μs；共模：20kA，8/20μs额定输出功率11600W（标效模块）/12000W（高效模块） 电池支路2x125A MCB BLVD 2×16A MCB LLVD 2× 63A，2×32A MCB整流模块 效率 ＞96%输入电压85~300VAC，额定：220VAC全新 华为TP48200A-HT15A5室外一体化电源柜

　　监控单元通信方式RSFE传感器 电池温度传感器，门磁、环境温湿度传感器、烟感、水浸、6路电池中点电压检测 干结点 告警8路，告警信号可配置 开关量检测8路，1路交流防雷器告警检测，1路直流防雷器告警检测，6路备用 设备配置 室外电源：包括机柜、整流模块、电池、传感器 电源机柜：室外电源机柜根据气候选择南方型北方型； 整流模块：由负载功率和电池充电功能决定的整流模块类型和数量； 传感器：必配门禁传感器，电池温度传感器；选配环境温湿度传感器、烟感、水浸等。 电池：根据负载功率和备时时间要求选配蓄电池组数。 根据电池容量，整流模块数量和温控方式确定机柜的型号。

　　系统参数

　　尺寸1500mm (高) ×650mm (宽) ×650mm (深) (不含底座)

　　重量＜120Kg (不包括整流模块和电池)

　　额定容量200A

　　温控方式设备舱热交换，电池舱直通风设备舱直通风，电池舱直通风

　　维护方式前维护，支持模块更换

　　走线方式机柜底部，下进下出

　　防护等级设备舱：IP55，电池舱：IP45设备舱：IP55，电池舱：IP55

　　环境参数

　　运行环境温度-10~+45oC -40~+45oC -10~+45oC

　　运行环境湿度5%~95% (无凝露)

　　海拔0~4000m (2000-4000m范围，每升高200m，温度指标下降1oC)

　　交流配电

　　输入模式三相兼容单相

　　输入电压85~300VAC，额定：220VAC

　　输入频率45~65Hz，额定：50Hz/60Hz

　　输入配置1×63A/3PMCB

　　输出配置2×16AMCB

　　交流输入防雷C级防雷，标准雷击泄放电流：20kA，8/20μs；*大雷击泄放电流：40kA，8/20μs

　　直流配电

　　输入电压42~58VDC，默认电压：53.5VDC

　　直流输出防雷差模：10kA，8/20μs；共模：20kA，8/20μs

　　额定输出功率11600W (标效模块) /12000W (高效模块)

　　电池支路2x125A MCB

　　BLVD 2×16A MCB

　　LLVD 2×63A，2×32A MCB

　　整流模块

　　效率高达97%

　　输入电压85~300VAC，额定：220VAC
