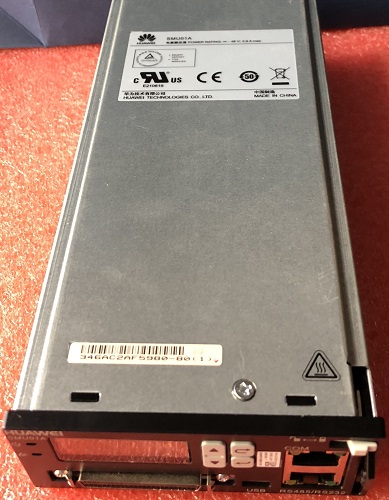

面板

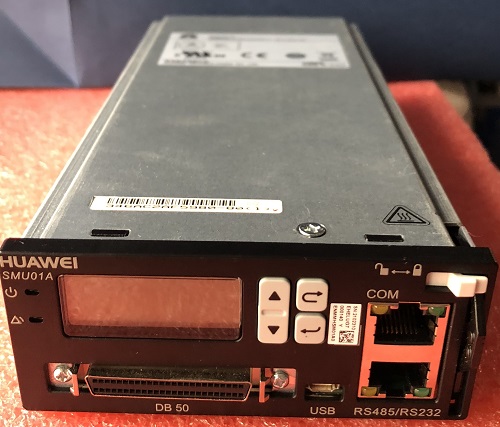

模块面板信息如图2-1所示。
图2-1 模块面板信息
（1）运行指示灯 | （2）告警指示灯 | （3）LCD |
（4）按键（4个） | （5）通信接口DB50 | （6）USB接口 |
（7）通信口COM | （8）通信口RS485/RS232 | （9）拔销 |
指示灯
模块面板指示灯说明如表2-1所示。
表2-1 模块面板指示灯说明名称 | 颜色 | 状态 | 说明 |
|---|
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪（0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
告警指示灯 | 红色 | 常灭 | 无紧急告警和严重告警 |
常亮 | 紧急告警或严重告警 |
LCD
监控模块能够通过液晶显示LCD（Liquid Crystal Display）实时显示可设置和查看的信息。参数的查阅和设置可以通过四个按键来操作，操作方法请参见表2-2。
按键
监控模块面板按键说明如表2-2所示。
表2-2 模块面板按键说明按键标识 | 说明 |
|---|
 或
| 按 或 可以翻阅菜单及设置菜单选择值。 |
| 按“ ”可退回上一级菜单并且不保存所设置菜单值。 |
| 在待机屏时，按“ ”可进入主菜单，在主菜单中按“ ”可进入下一级子菜单，在子菜单设置时按“ ”可以保存菜单选项值。 |
备注： |
DB50接口
DB50接口通过DB50转接线与传感器转接盒相连接，可实现模拟量检测、开关量检测、控制量信号输出等功能。DB50接口与传感器转接盒连接示意图请参见图2-2。
图2-2 DB50接口与传感器连接示意图
DB50转接线与传感器转接盒为SMU的扩展部件。
监控干接点输出路数由传感器转接盒上有多少干接点输出接口决定。
图2-3 DB50引脚定义
表2-3 DB50接口引脚定义引脚 | 信号 | 说明 | 引脚 | 信号 | 说明 |
|---|
1~3 | 12V+ | 12V电源 | 27 | JK1+ | 干接点输出 |
4~5 | GND | 信号地 | 28 | JK1- |
6 | SIM1 | 电池中点电压 | 29 | JK2+ |
7 | SIM2 | 30 | JK2- |
8 | FU1+ | 电池熔丝断检测 | 31 | CONT1O+ |
9 | NC | 空 | 32 | CONT1O- |
10 | GND | 信号地 | 33 | CONT2O+ |
11 | VHUM | 环境湿度测量（4~20mA电流型） | 34 | CONT2O- |
12 | VBTEM1 | 电池温度测量1（4~20mA电流型） | 35 | RX- | RS485接收数据 |
13 | VBTEM2 | 电池温度测量2（4~20mA电流型） | 36 | RX+ |
14 | VTEM1 | 环境温度测量1（4~20mA电流型） | 37 | TX- | RS485发送数据 |
15 | VTEM2 | 环境温度测量2（NTC型） | 38 | TX+ |
16~22 | JTD1~JTD7 | 备用开关量1~7 | 39~40 | NC | 空 |
23 | SMOKE | 烟感检测 | 41 | SCL_BK | I2C通信信号 |
24 | WATER | 水浸检测 | 42 | SDA_BK |
25 | DOOR | 门磁检测 | 43~49 | NC | 空 |
26 | WIRE | 配线架检测 | 50 | 5V_OUT | 5V输出 |
通信口
通信口用于和上位机的通信。监控模块面板通信口说明如表2-4所示。
表2-4 监控模块通信口说明通信口 | 通信方式 | 通信参数 | 通信协议 |
|---|
COM | FE | 自适应 | TCP/IP、SNMP |
RS485/RS232 | 波特率：9600bit/s、19200bit/s | 华为主从协议/电总协议 |
RS485/RS232 | RS485/RS232 | 波特率：9600bit/s、19200bit/s | 华为主从协议/电总协议 |
备注： |
图2-4 通信接口引脚定义
COM口作为FE口时的引脚定义如表2-5所示，作为RS485/RS232口时的引脚定义如表2-6所示。
表2-5 COM口引脚定义（作为FE口）引脚 | 信号 | 说明 |
|---|
1 | TX+ | FE发送数据 |
2 | TX- |
3 | RX+ | FE接收数据 |
6 | RX- |
4、5、7、8 | 空 | - |
表2-6 COM口引脚定义（作为RS485/RS232口）引脚 | 信号 | 说明 |
|---|
1 | TX+ | RS485发送数据 |
2 | TX- |
4 | RX+ | RS485接收数据 |
5 | RX- |
3 | RX232 | RS232接收数据 |
7 | TX232 | RS232发送数据 |
6 | PGND | 地（PE） |
8 | 空 | - |
表2-7 RS485/RS232口引脚定义引脚 | 信号 | 说明 |
|---|
1 | TX+ | RS485发送数据 |
2 | TX- |
4 | RX+ | RS485接收数据 |
5 | RX- |
3 | RX232 | RS232接收数据 |
7 | TX232 | RS232发送数据 |
6 | PGND | 地（PE） |
8 | 空 | - |
