SMU01B

城市
全国
咨询热线
18366068668
18366068668

产品说明

SMU01B华为监控模块基本参数

监控模块华为SMU01B

外观

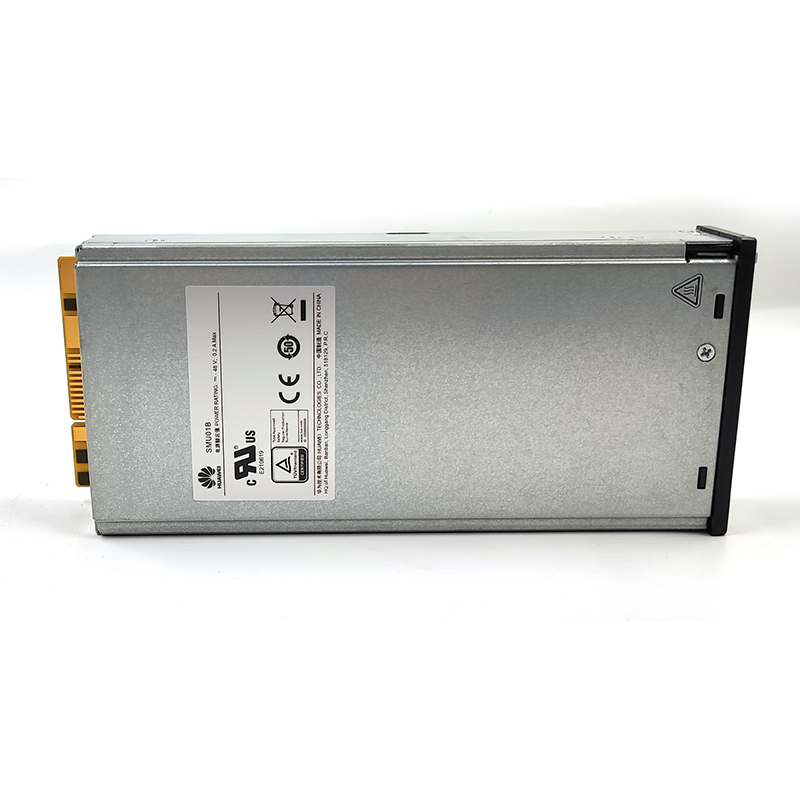

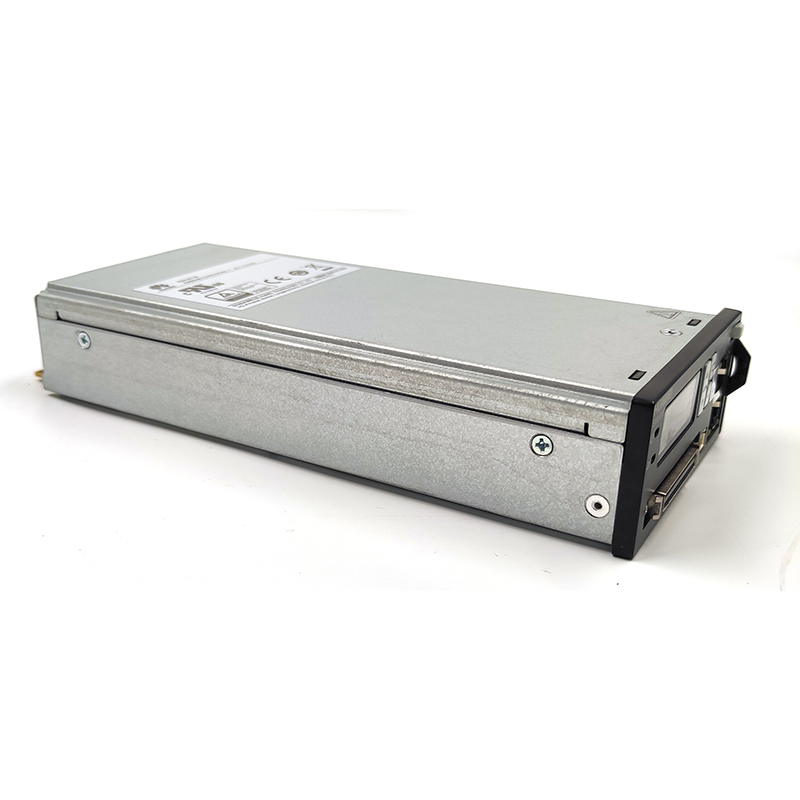

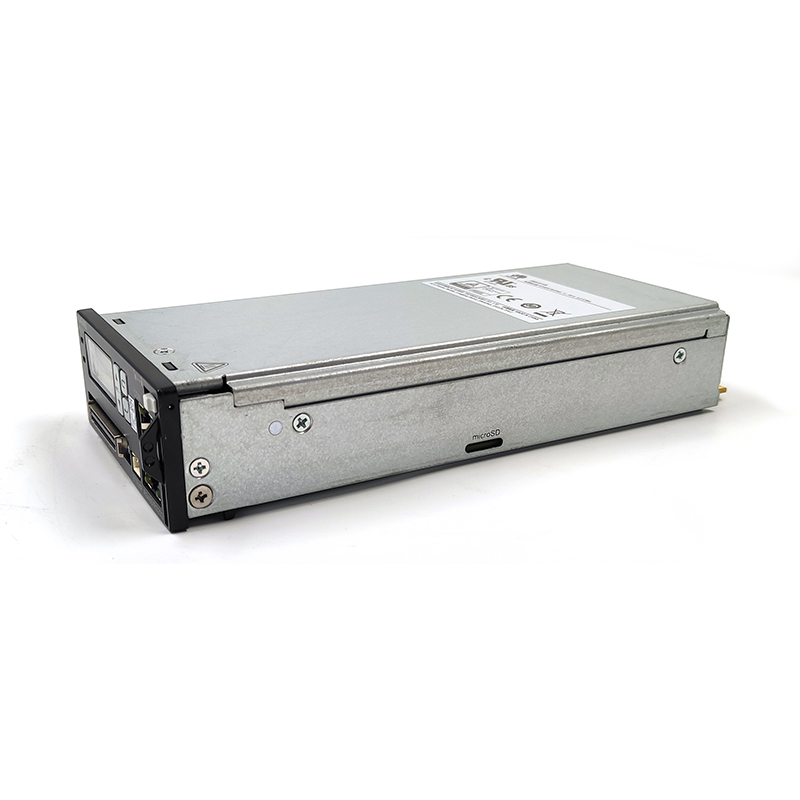

图3-8 SMU01B外观

面板

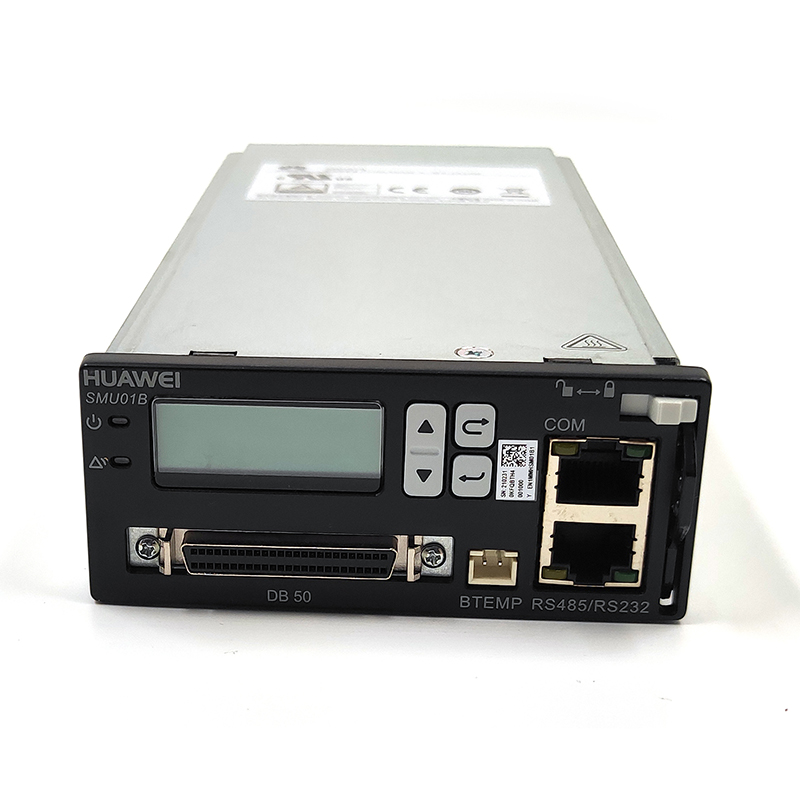

图3-9 SMU01B面板

（1）运行指示灯

（2）告警指示灯

（3）通信接口DB50

（4）电池温度传感器接口

（5）把手

（6）通信口RS485/RS232

（7）通信口COM

（8）拨销

（9）按键（4个）

（10）液晶显示屏



指示灯

表3-9 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无电源输入

满闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急告警和严重告警

常亮

有紧急告警或严重告警

LCD

监控模块能够通过液晶显示LCD（Liquid Crystal Display）实时显示可设置和查看的信息。

按键

表3-10 按键说明

按键标识

按键名称

说明

或

“上”或“下”

可以翻阅菜单及设置菜单选择值。

“返回”

可退回上一级菜单并且不保存所设置菜单值。

“确认”

  • 在待机屏时可进入主菜单

  • 在主菜单中可进入下一级子菜单

  • 在子菜单设置时可以保存菜单选项值

说明：

  • 5分钟内无按键操作则返回系统信息界面，同时LCD背光灯关闭。

  • 8分钟内无按键操作，如需再进入控制、设置和快速设置菜单需重新登录。

通信接口说明

通信口用于和上位机的通信，也可以管理南向设备。

表3-11 通信接口说明

通信口

通信方式

通信参数

通信协议

COM

RS485/RS232

波特率9600bit/s、19200bit/s

主从协议

RS485/RS232

RS485/RS232

波特率9600bit/s、19200bit/s

主从协议

说明：

  • 以上端口都支持安全保护机制。

  • COM口只能做北向口使用连接接入网设备，RS485/RS232口可做北向口也可以做南向口，可以通过配置模式选择切换，主机模式对应南向模式，从机模式对应北向模式 。RS485/RS232口在通信失败时会自动切换主从模式，所以不用特意配置端口模式。波特率9600bit/s和19200bit/s自适应。

图3-10 通信接口引脚定义

COM口和RS485/RS232口的引脚定义如表3-12所示。

表3-12 RS485/RS232口引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地（PE）

8

空

-

品牌 :华为型号 :SMU01B
类型 :监控模块加工定制 :否
检测功能 :交流输入电压、负载电流、直流母排电压、电池温度、环境温湿度、备用模拟量蓄电池管理 :手动控制及自动控制、均充及浮充管理、测试管理、限流管理、温度补偿管理、高温保护、上下电管理、容量检测、容量上报。
控制功能 :烟雾传感器远程复位、4路以上干接点输出。告警功能 :监控模块内部故障、直流过压/欠压、直流过过压/欠欠压、负载电流异常、系统交流停电、环境高高温、水浸告警/烟感告警、配线架告警、负载熔丝断、环境湿度传感器故障、长时间交流停电、所有模块通讯中断、单模块故障/多模块故障、通讯中断、电池温度过高/过低、LVD2下电、充电过流、电池丢失、PDE模块故障/分路故障
商品详情
华为SMU01B

SMU01B是高端的站点电源监控模块，可以监控和管理通信电源系统，并提供站点监控功能；模块提供LCD显示屏和键盘，实现人机交互；具有串行通信接口和以太网口，可以实现本地或远程监控。支持华为嵌入式电源系统的监控管理。
