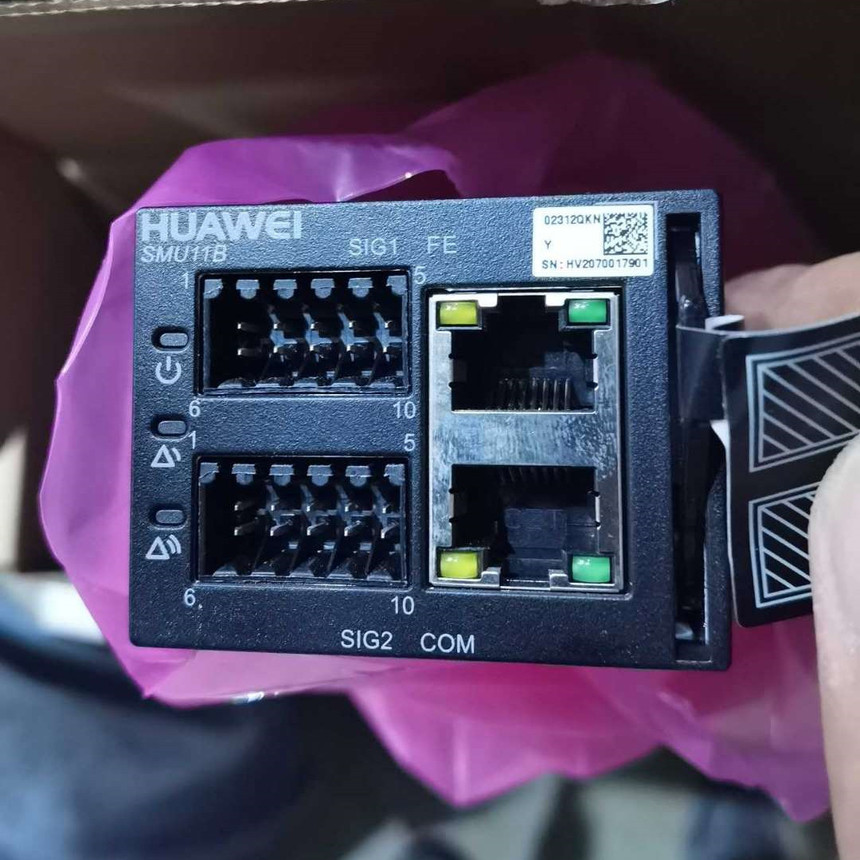

运行指示灯

绿色

常灭

监控模块故障或无电源输入。

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常。

快闪（4Hz）

监控模块正常工作，与上位机通信不正常。

次要告警指示灯

黄色

常灭

无次要告警和提示告警。

常亮

有次要告警或提示告警。

重要告警指示灯

红色

常灭

无紧急告警和重要告警。

常亮

有紧急告警或重要告警。

1

DI1+

输入干接点

6

DI1-

2

IO1+

输入干接点/输出干接点（作为输入干接点时，告警条件：断开时正常，闭合时告警；作为输出干接点时，告警动作：正常时断开，告警时闭合。）

3

IO1-

4

IO2+

5

IO2-

7

IO3+

8

IO3-

9

IO4+

10

IO4-

1

VD1

电池中点电压检测接口1

6

VD2

电池中点电压检测接口2

2

BTE

电池温度传感器接口

3

4

ETE

环境温度传感器接口

5

7

GAT

门磁传感器接口

8

9

CAN+

CAN通信接口

10

CAN-

COM

波特率：9600bit/s、19200bit/s、115200bit/s

主从协议

管理站点设备或第三方设备，为外部设备提供12V供电。用于连接南向端口，扩展DI/DO盒。

FE

10M/100M自适应

SNMP协议、HTTPS协议

连接上层网管或连接第三方网管。

1

RS485+

RS485数据正极

2

RS485-

RS485数据负极

3

12V

用于供电

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

SCL

I²C时钟

7

SDA

I²C数据

8

GND

接地

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

空

－
