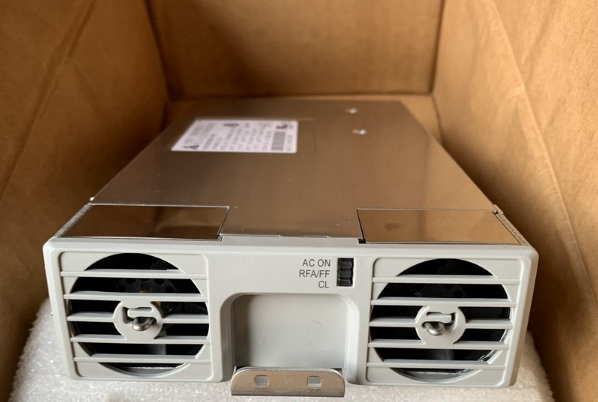

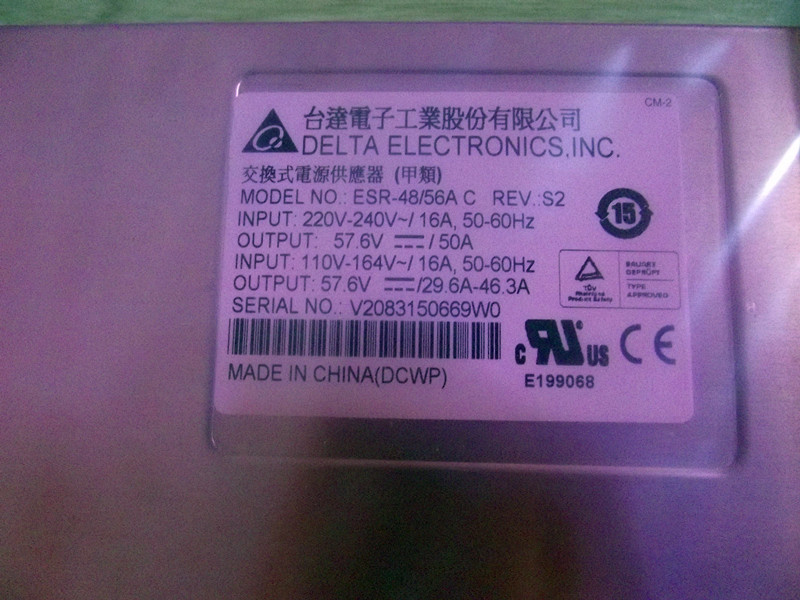

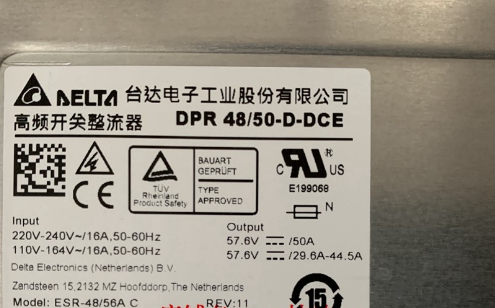

ESR-48/56AC台达中达电通DPR48/50-D-DCE

ESR-48/56AC,DPR48/50-D-DCE,中达电通DPR48/50-D-DCE,ESR-48/56AC台达整流模块,台达DPR48/50-D-DCE,中达电通ESR-48/56AC整流模块

MCS3000D系列整流模块ESR-48/56AC台达中达电通DPR48/50-D-DCE 技术参数

MCS3000D系列整流模块ESR-48/56AC台达中达电通DPR48/50-D-DCE 交流输入

● 输入电压范围 90Vac~300Vac  176Vac~300Vac可满载工作   90Vac~175Vac   线性降至50%负载工作

● 输入电流 ＜15A@220Vac满载工作 ● 输入频率 45Hz~65Hz ● 功率因数 ＞0.99@满载工作  ● 电流谐波失真 ＜5%@220Vac满载工作

● 效率 ≧91%

● 启动冲击电流 ＜150%额定输入电流@220Vac满载，冷启动

● 缓启动时间 3~10秒 直流输出 ● 输出电压范围 -40Vdc~-59.5Vdc

● 额定输出电流 50A

● 输出功率 2880W

● 负载效应 ≦±0.5%

● 均流特性 ≦±3%

● 源效应 ≦±0.1%

● 稳压精度 ≦±0.6%

● 限流 20%~110%连续可调

● 衡重杂音 ＜2mV

● 宽频杂音 ＜50mV(3.4kHz~150kHz)   ＜20mV(0.15MHz~30MHz)

● 峰峰杂音 ＜100mV(0MHz~20MHz)

MCS3000D系列整流模块ESR-48/56AC台达中达电通DPR48/50-D-DCE 安全与电磁兼容

●   交流输入对直流输出 3000Vac  直流输入对保护地 500Vac

● 安规 符合GB4943、IEC60950、EN60950，通过UL、CSA认证

● 传导骚拢 符合GB9254、CISPR22 A级

● 辐射骚拢 符合GB9254、CISPR22 A级

● 浪涌防护 符合IEC61000-4-5 Level (6kV)

● 静电防护 符合IEC61000-4-2 Level (8kV) 保护功能

● 输入过/欠电压保护 自动关机，当输入正常后自动恢复

● 输出过压保护 模块会告警并关机自锁，需要人工重新开机恢复

● 过流/短路保护 自动关机，当故障清除后自动恢复

● 过温保护 自动关机，当温度恢复正常后可自动恢复 环境参数

● 工作温度 -5℃~45℃

● 存储温度 -40℃~85℃

● 相对温度 0~90%RH(不凝结)

● 海拔高度 -100m~3048m

● 冷却方式 风冷 外形尺寸

● 尺寸(mm) 125.5(宽)x269.9(深)x40.8(高)

● 重量 约2kg

MCS3000D系列整流模块ESR-48/56AC台达中达电通DPR48/50-D-DCE 可靠性 ● 平均无故障时间(MTBF) ≧150000小时 绝缘强度 交流输入对保护地 1500Vac
