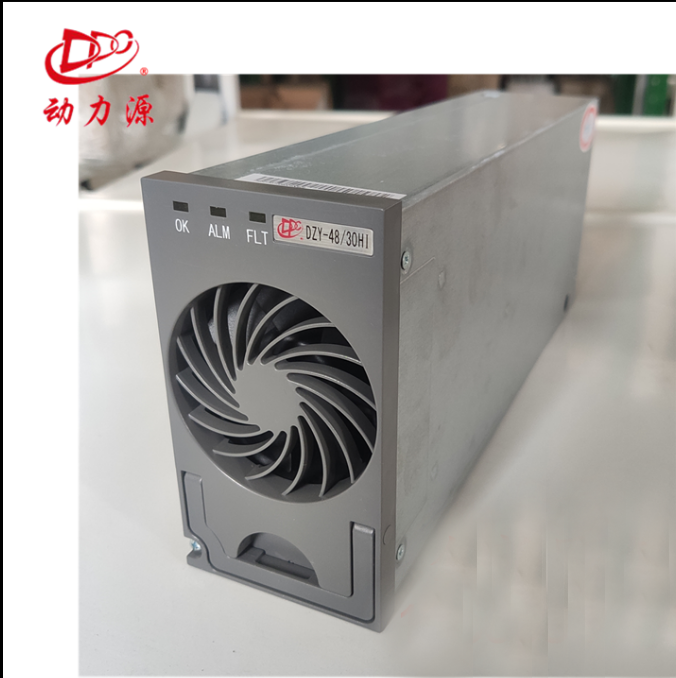

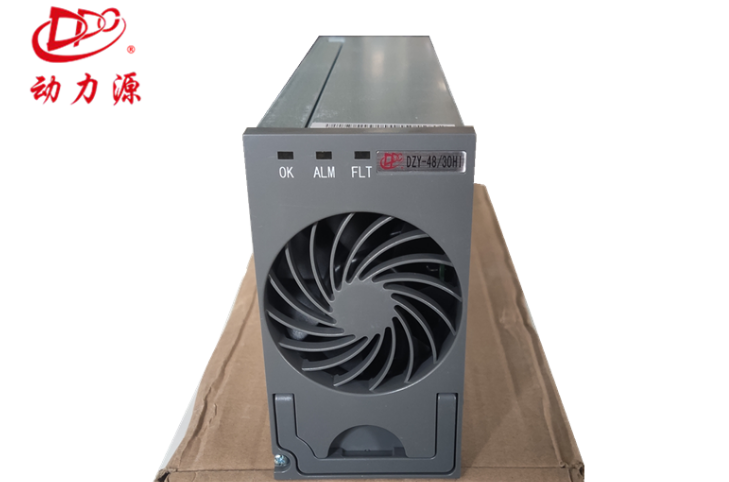

动力源DZY-48/30HI

动力源DZY-48/30HI开关整流器采用了数字化功率因数校正、智能控制检测、新型磁性材料等新技术，使用了良好的热设计、EMC设计和可靠性设计，使交流输入电压适应范围、功率因数、功率密度、电磁兼容性、可靠性、转换效率等主要技术指标达到了国际先进水平. DZY-48/30HI,动力源DZY-48/30HI

动力源DZY-48/30HI整流器技术指标

稳压精度：不超过直流输出电压整定值的±0.6%。

电压调整率：不超过直流输出电压整定值的±0.1%。

电流调整率：不超过直流输出电流整定值的±0.5%。

均流误差：当整流器的输出电流在50%～100%的额定电流范围内时，其均分负载电流不平衡度≤±5%额定电流值。

可闻噪音：≤55dB

杂音电压：电话衡重杂音电压：300Hz～3400Hz ≤2.0mV。                                              峰—峰值杂音电压：0 MHz～20MHz ≤200mV。

               宽频杂音电压：3.4KHz～150KHz ≤50mV。

绝缘电阻：在正常大气压条件下，相对湿度为90%，试验电压为直流500V时，整流器主回路的交流部分和直流部分对地、以及交流部分对直流部分的绝缘电阻均不低于5MΩ。

抗电强度：

交流电路对地、交流电路对直流电路能承受50Hz、1500V的交流电压1min，无击穿、无飞弧现象，漏电流≤30mA。

直流电路对地能承受50Hz、750V的直流电压1min，无击穿、无飞弧现象，漏电流≤30mA。

交流电路对直流电路能承受50Hz、3000V的交流电压1min，无击穿、无飞弧现象，漏电流≤30mA。

动力源DZY-48/30HI其它保护功能：

短路保护功能：当整流器直流输出电流大于110%额定输出电流时实施短路保护，降低输出电压，限流输出；故障消除，自动恢复正常工作。

散热器过温保护：当散热器温度在110℃10℃范围时，整流器实施过温关机保护；故障消除，自动恢复正常工作。

主要由输入滤波电路、缓启动电路、PFC有源功率因数校正电路、PWM高频开关DC-DC变换电路、检测控制和状态检测、智能通信接口、输出整流滤波电路等部分组成。

动力源DZY-48/30HI整流器具有交流输入过压、交流输入欠压、直流输出过压、直流输出限流与短路保护和散热器过温关机等保护功能。

动力源DZY-48/30HI整流器中配有以单片机为核心的CPU控制器单元，能够准确可靠地将整流器工作中的状态参数有序地传递给系统控制器，系统的控制器发出的各种指令（例如：开/关机、查询状态参数、调整电压，限制电流等）也能通过该CPU控制器有效可靠地执行，如果遇到特殊情况（例如：系统控制器失效，或者信息传输出现了问题等）它还可以配合整流器中的模拟控制电路完全自主地完成对整流器的控制。CPU控制器还控制着整流器的显示电路。

 动力源DZY-48/30HI整流器采用无源功率因数校正技术，它在保证不降低整流器已有的可靠性的基础上，

      大幅提高了整流器的功率因数，使整流器的功率因数达到大于等于0.92的水平。

动力源DZY-48/30HI 整流器逆变整流部分采用先进可靠的全桥PWM相移谐振ZVZCS拓扑结构, 与其他

      拓扑结构相比，它有效地提高了整流器的效率（达到92%以上），其优点还体现在

      对IGBT进行ZVSCVS，它抑制了加在IGBT上不必要的电压和电流的尖刺，使IGBT

      管的外部环境得到改善，可以更加安全可靠地工作。

动力源DZY-48/30HI 整流器的并联输出均流方式是先进的民主均流方式。
