TP48200A-DX15A1是华为室外一体化的一种直通风型室外通信直流电源系统，室外电源柜，配置1U 48V/50A（R4850G2 3000W高效模块）整流模块，总输出电流可达200A。系统具备交流
输入宽范围适应能力，输出高效率，全方位防雷保护，直流电源柜，完善的电池管理
及温度控制以及远程管理等功能。华为室外柜，该系统满足B类环境应用要求，广泛
应用于各种户外站点。
● 高防护等级：设备舱IP45，电池舱IP45
● 高效整流模块：效率＞96%
● 整流模块工作环境温度范围高达： -40℃~+75℃
● 电源模块支持无损热插拔，安装维护便利
● 门置温控系统，维护、清洗、更换便利
● 防盗能力强：内铰链、内嵌门，门锁带锁盖，支持外挂锁
● 电池智能管理，延长电池使用寿命
● 支持蓄电池防反接功能，降低施工时系统风险
● 支持远程管理功能，降低客户运行成本

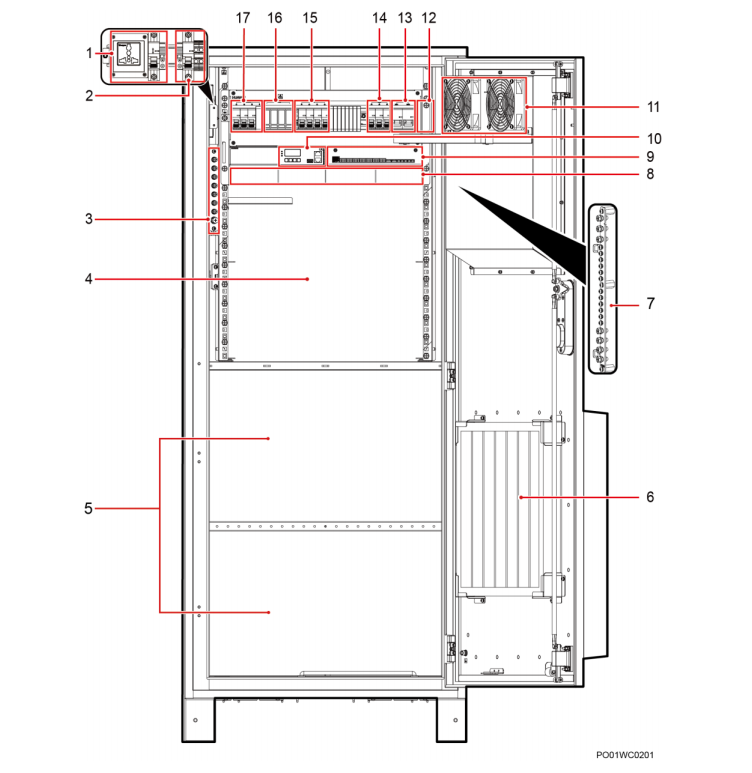

TP48200A-DX15A1 的内部结构如图
基本指标
TP48200A-DX15A1，
尺寸： 650mm（宽）×650mm（深）×1500mm（高）（不含底座650mm×650mm×100mm）
重量： ≤100kg （不含整流模块及电池）
制冷方式 ：直通风1400W
安装方式： 落地安装、楼顶安装、靠墙安装
走线方式： 机柜底部，下进线，下出线
维护方式： 前后操作、前后维护
噪声等级 ：满足GR487要求，噪声声压＜65dBA@1.5m
保护等级 ：设备舱：IP45，华为室外一体柜，电池舱：IP45
电池空间： 16U （2×190Ah）
用户空间： 9U
MTBF：200，000 hours
交流配电
输入模式: 三相兼容单相
输入电压: 85VAC-300VAC，额定220VAC
输入频率: 45~66Hz，
额定值: 50Hz/60Hz
输入方式 :1×63A/3P 空开
交流防雷: 20kA/40kA， 8/20μs
维护插座 :1路维护插座(带16A MCB保护),220Vav输出
交流输出: 1×16A/1P（MCB），220Vac输出
直流配电
输出电压: 42~58VDC， 额定值: 53.5VDC
大容量: 12kW（4×3000W）
电池支路: 2x125A MCB
华为室外柜，
一次下电支路: 2×63A MCB，2×32A MCB
二次下电支路: 2×16A MCB, 1×10A MCB
直流防雷: 10kA/20kA， 8/20μs
整流器
输入电压: 85VAC～300VAC，额定220V
额定功率 :3000W(>96%)
工作温度: -40℃~+75℃
尺寸:105mm（宽）×281mm（深）×40.8mm（高）
重量 :<2kg
功率因素:≥0.99
THD: ≤5%
控制器
信号输入:3路模拟量9路开关量
告警输出: 8路干接点
通信端口: RS232， RS485， SNMP
储存能力:历史告警不小于1000
条显示模式: LCD
环境指标
工作温度: -10℃~+45℃ （+太阳辐射）
储存温度: -40℃~+70℃
工作湿度: 5%~95%（无凝露）
工作海拔 :0~4000米
