TBC300A-DCA6直通风电池柜

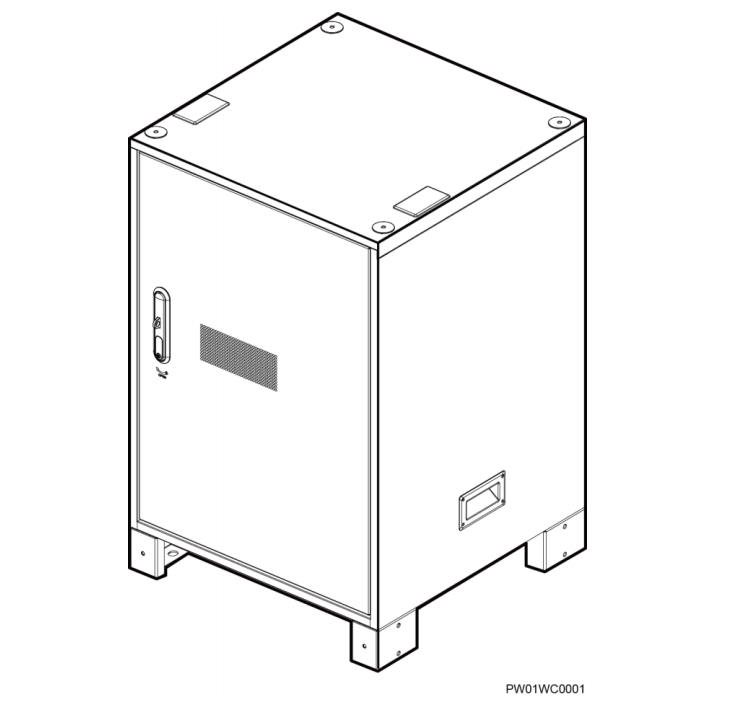

TBC300A-DCA6华为室外柜 是直通风南方型电池柜

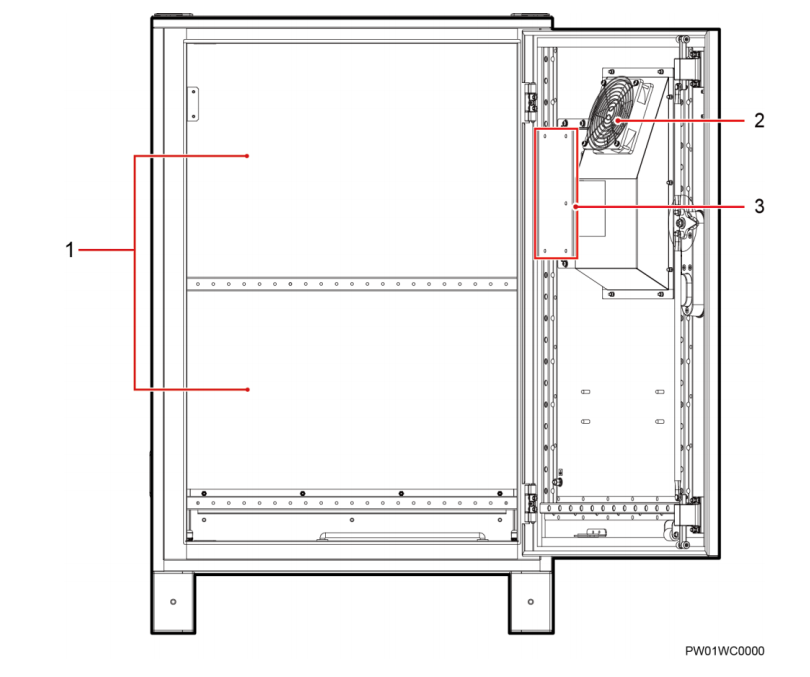

TBC300A-DCA6 内部结构

（1）电池安装空间 （2）直通风风扇 （3）TCUC 控制盒

项目 规格 机柜尺寸（高×宽×深） 900mm×650mm×650mm（不含底座，不包括外凸 部分）

机柜重量（不包含整流模块和 电池）  TBC300A-DCA6＜65kg 防护等级IP34 安装方式 落地安装、楼顶安装、靠墙安装，支持与电池柜堆 叠安装，不支持抱杆 维护方式 前维护、前操作 进出线方式 下进线下出线

直通风技术指标 项目 规格 换热能力 1400W（140W/K，10℃温差） 输入电压 –48V DC 工作温度 –10℃～+45℃+1120W/m2 太阳辐射 存储温度 –40℃～+70℃ 海拔范围 ＜4000m 噪音 满足 GR487 要求，噪声声压＜65dB@1.5m

Tbc300a-dca6 Huawei outdoor cabinet is a through wind southern type battery cabinet


Internal structure of tbc300a-dca6


(1) Battery installation space (2) through fan (3) tcuc control box

Project specification cabinet size (height × width × depth) 900mm × 650mm × 650mm (excluding base and convex part)

Cabinet weight (excluding rectifier module and battery) tbc300a-dca6 < 65kg, protection grade ip34 installation mode: floor installation, roof installation, wall installation, support stack installation with battery cabinet, do not support holding pole maintenance mode, front maintenance, front operation, incoming and outgoing line mode

Through wind technical indicators project specification heat transfer capacity 1400W (140W / K, 10 ℃ temperature difference) input voltage – 48V DC operating temperature – 10 ℃ ~ + 45 ℃ + 1120w / m2 solar radiation storage temperature – 40 ℃ ~ + 70 ℃ altitude range < 4000m, noise meets gr487 requirements, noise sound pressure is less than 65dB@1.5m
